G21 Regal 115x40cm Montageanleitung
Detaillierte Montageanleitung für das G21 Regal 115x40cm. Enthält eine vollständige Teileliste, Abmessungen und Schritt-für-Schritt-Anweisungen für den Aufbau in Gartenhäusern oder Gewächshäusern.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Regal ist speziell für den Einsatz in Gartenhäusern und Gewächshäusern konzipiert. Bitte überprüfen Sie vor Beginn der Montage den Lieferumfang anhand der Teileliste, um sicherzustellen, dass alle Komponenten vorhanden sind.
Teileliste
- AM02-1: 2 Stück (Regalböden)
- AM02-2: 4 Stück (Stützen)
- AM01-3: 16 Stück (Verbindungswinkel)
- AM02-4: 48 Stück (Schrauben/Muttern)
Abmessungen
Das Regal verfügt über folgende Außenmaße: 115 cm Länge, 40 cm Breite und 75 cm Höhe.
Montage

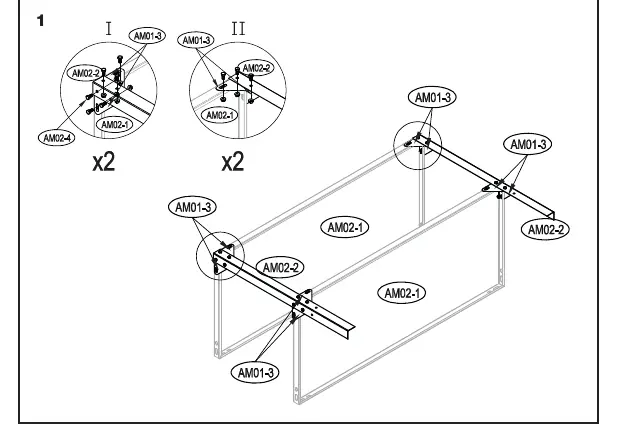

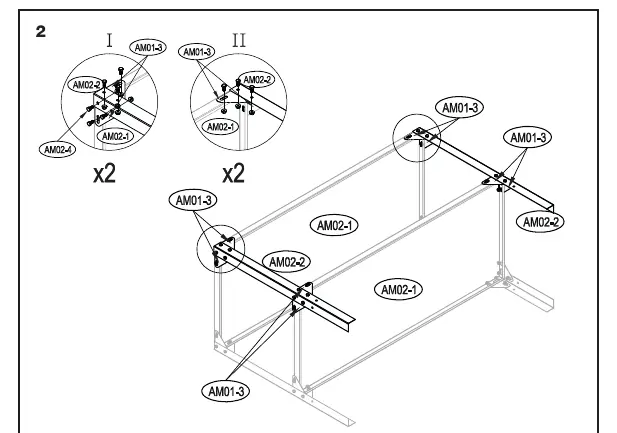

Die Montage erfolgt in zwei Hauptschritten. Achten Sie darauf, die Verbindungswinkel (AM01-3) korrekt an den Regalböden (AM02-1) und den Stützen (AM02-2) zu positionieren. Verwenden Sie die mitgelieferten Schrauben und Muttern (AM02-4), um alle Verbindungen fest zu fixieren.
Herstellerinformationen
G21
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob alle 48 Schrauben und Muttern (AM02-4) fest angezogen sind und die Verbindungswinkel (AM01-3) korrekt sitzen.
Vergleichen Sie den Inhalt des Pakets vor Montagebeginn mit der Teileliste auf Seite 5.
Vor der Verwendung
- Vollständigkeit der Teile gemäß Teileliste prüfen
- Ebenen Untergrund für die Montage wählen
- Geeignetes Werkzeug für die Verschraubung bereitlegen
