Installationsanleitung für Natures Composites Modern Ranch Rail

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Installation der Natures Composites Modern Ranch Rail Zaunsysteme (Zwei- und Drei-Board-Varianten). Die korrekte Installation erfordert die Einhaltung der Pfostenabstände von 69 Zoll (ca. 175 cm) und die Verwendung der mitgelieferten Komponenten. Das System ist für die Erdmontage konzipiert; eine Oberflächenmontage ist möglich, erfordert jedoch zusätzliche Verstärkungen.

Vorbereitung und Sicherheit

Bevor Sie mit der Installation beginnen, stellen Sie sicher, dass der Bereich frei von unterirdischen Versorgungsleitungen ist. Prüfen Sie lokale Bauvorschriften und holen Sie ggf. Genehmigungen ein. Markieren Sie die Grundstücksgrenzen und tragen Sie während der gesamten Arbeit geeignete Schutzausrüstung wie Handschuhe, Schutzbrille und Sicherheitsschuhe.

Benötigte Werkzeuge

• Maßband
• Pfostenlochbohrer und Schaufel
• Pfostenwasserwaage (für 90-Grad-Ausrichtung)
• Richt- und Schnurschnur
• Schubkarre
• Markierungspflöcke
• Torx T20 Bit und ein leistungsstarkes Elektrowerkzeug

Zaunplanung und Pfostenabstand

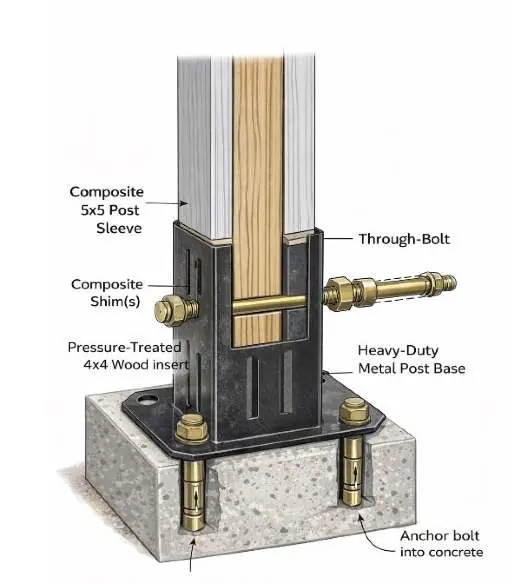

Verwenden Sie Pflöcke und eine Schnur, um den Zaunverlauf gerade auszurichten. Markieren Sie die Positionen für Eck-, End- und Torpfosten. Der Abstand zwischen den Pfosten (außen zu außen) darf für jedes Zaunpanel nicht mehr als 69 Zoll (5,75 Fuß) betragen. Wenn Sie ein Tor hinzufügen, verwenden Sie zwei NC 5x5 Commercial Posts und setzen Sie zur Verstärkung 4x4 druckimprägnierte Holzpfosten ein. Der Abstand für Tore sollte 58 Zoll (außen zu außen) betragen.

Pfostenmontage

Graben Sie Pfostenlöcher mit einem Durchmesser von 12 Zoll. Die Einbautiefe beträgt 14 Zoll für 2-Board-Modelle und 16 Zoll für 3-Board-Modelle. Bei mehreren Panels müssen die Pfosten vor dem Einbetonieren Rücken an Rücken verschraubt werden. Richten Sie die Pfosten vertikal aus und füllen Sie die Löcher mit Beton (ca. 1-2 Säcke à 60-80 lb pro Loch). Überprüfen Sie die Ausrichtung während des Aushärtens.

Montage der Zaunelemente

Installieren Sie die X-Spacer (D) in der Nut der Pfosten (A) und sichern Sie diese mit den mitgelieferten Schrauben. Positionieren Sie die X-Spacer in der in der Anleitung angegebenen Höhe (abhängig vom Modell). Setzen Sie die Square Edge Boards (C) zwischen die Pfosten und lassen Sie sie fest auf den X-Spacern aufliegen. Wiederholen Sie diesen Vorgang für alle Bretter.

Installation des Top-Kabels

Das Top-Kabel (E) hält die Pfosten in der korrekten Position und sichert die Bretter. Schieben Sie das Kabel in die obere Nut des letzten Brettes. Die H-Befestigungen müssen in die Nuten der U-Pfosten gleiten. Spannen Sie das Kabel, um die Stabilität zu gewährleisten.

Abschlussarbeiten

Positionieren Sie die Top Caps (B) auf den Pfosten und befestigen Sie diese mit den 1-5/8 Zoll Torx-Schrauben unter Verwendung des T20 Bits. Das System sollte nicht gestrichen werden, da es bereits fertig beschichtet ist. Reinigung erfolgt einfach mit Wasser und Seife.
