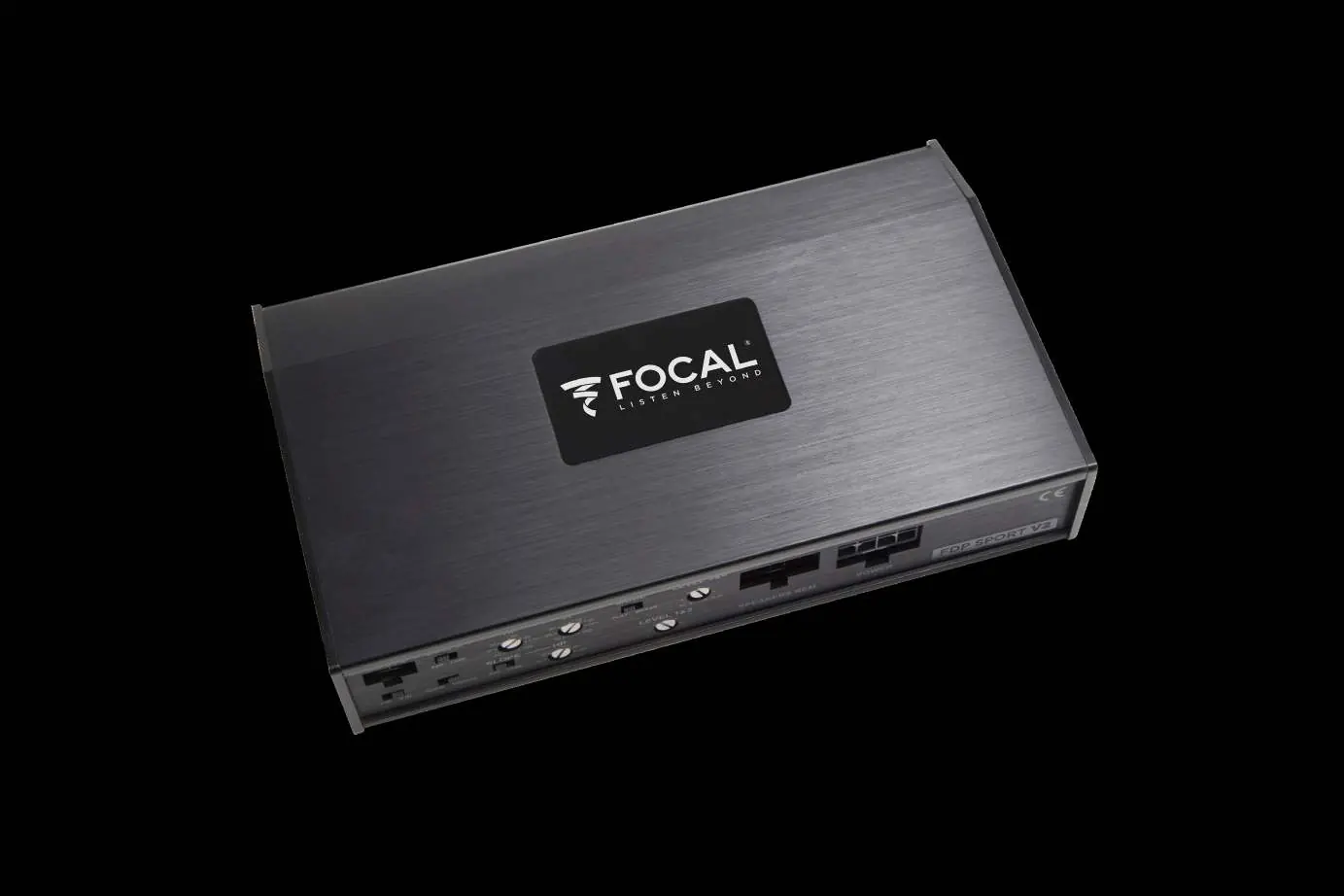

Bedienungsanleitung für Focal FDP SPORT V2 Verstärker
Schnellstartanleitung für den Focal FDP SPORT V2 Verstärker: Konfigurationsmodi, Verkabelung, Einstellungen der Frequenzweichen und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Betriebs- und Konfigurationshandbuch für den Focal FDP SPORT V2 Verstärker. Es beschreibt die drei grundlegenden Betriebsmodi (4-Kanal-Stereo, 2-Kanal-Gebrückt, 3-Kanal-Stereo/Mono) sowie die korrekte Verkabelung und Einstellung der Frequenzweichen. Vor der Inbetriebnahme ist sicherzustellen, dass die Stromversorgung und die Lautsprecheranschlüsse korrekt polarisiert sind.
Konfigurationsmodi
Der Verstärker unterstützt drei Hauptkonfigurationen:
- 4-Kanal-Stereo: Standardbetrieb für vier Lautsprecher.
- 2-Kanal-Gebrückt: Betrieb für hohe Leistung an zwei Kanälen.
- 3-Kanal-Stereo & Gebrückt: Kombination aus Stereo-Lautsprechern und einem Subwoofer.
Bedienung und Einstellungen
Die Einstellungen erfolgen über die Regler am Gerät:
- Eingangswahlschalter: Wählen Sie zwischen 2-Kanal- oder 4-Kanal-Eingang.
- Modus-Schalter: Legt den Betriebsbereich fest (Full Range, High Pass, Low Pass, Band Pass).
- Frequenzweichen: HP (High Pass) und LP (Low Pass) Regler ermöglichen die präzise Anpassung der Trennfrequenzen. Für Motorräder wird üblicherweise eine HP-Einstellung von 120 Hz empfohlen.
- Gain-Regler: Dient zur Anpassung des Eingangspegels an die Signalquelle.
Fehlerbehebung
Bei Problemen mit dem Gerät prüfen Sie bitte folgende Punkte:
- Focal-Logo leuchtet nicht: Prüfen Sie die Spannung am Strom- und REM-Anschluss (12-15V), die Sicherungen (auch die 50A-Sicherung an der Batterie) und die korrekte Verkabelung.
- Focal-Logo blinkt: Mögliche Überhitzung (für bessere Belüftung sorgen) oder ein interner Fehler. Trennen Sie den Lautsprecherkabelbaum, um einen Kurzschluss auszuschließen.
- Kein Ton: Überprüfen Sie die Signalquelle, die Schalterstellungen am Verstärker und ob ein Kurzschluss in den Lautsprecherleitungen vorliegt.
Technische Daten
- Leistung an 4 Ohm: 4 x 150W RMS
- Leistung an 2 Ohm: 4 x 200W RMS
- Leistung gebrückt an 4 Ohm: 2 x 400W RMS
- Frequenzgang: 20 Hz – 30 kHz
- Abmessungen: 208 mm x 127 mm x 41 mm
- Sicherung: 50 Ampere
Herstellerinformationen
Focal
Praktische Hilfe
Typische Probleme
Focal-Logo leuchtet nicht
Spannung an Strom- und REM-Anschluss prüfen (12-15V), Sicherungen an Batterie und im Gerät kontrollieren.
Focal-Logo blinkt
Verstärker abkühlen lassen, Belüftung verbessern oder Lautsprecherkabel auf Kurzschluss prüfen.
Kein Ton
Signalquelle prüfen, Schalterstellungen am Verstärker kontrollieren und Lautsprecherleitungen auf Kurzschlüsse oder 'Wire Whiskers' untersuchen.
Vor der Verwendung
- Spannungsversorgung zwischen 12V und 15V sicherstellen.
- Korrekte Polarität (+/-) bei allen Anschlüssen prüfen.
- Sicherung (50A) an der Batterie installieren.
- Eingangswahlschalter (2IN/4IN) passend zur Signalquelle einstellen.
- Frequenzweichen-Modus (HP/LP) für die verwendeten Lautsprecher konfigurieren.
Technische Daten in der Praxis
- RMS Leistung
- Dauerbelastbarkeit des Verstärkers bei 1% Klirrfaktor.
- Dämpfungsfaktor
- Kontrolle des Verstärkers über die Lautsprechermembran (bei 20Hz/4 Ohm: 75).
Abbildungen und Diagramme
- Figure 1 zeigt die Bedienelemente für Eingänge, Frequenzweichen und Pegel.

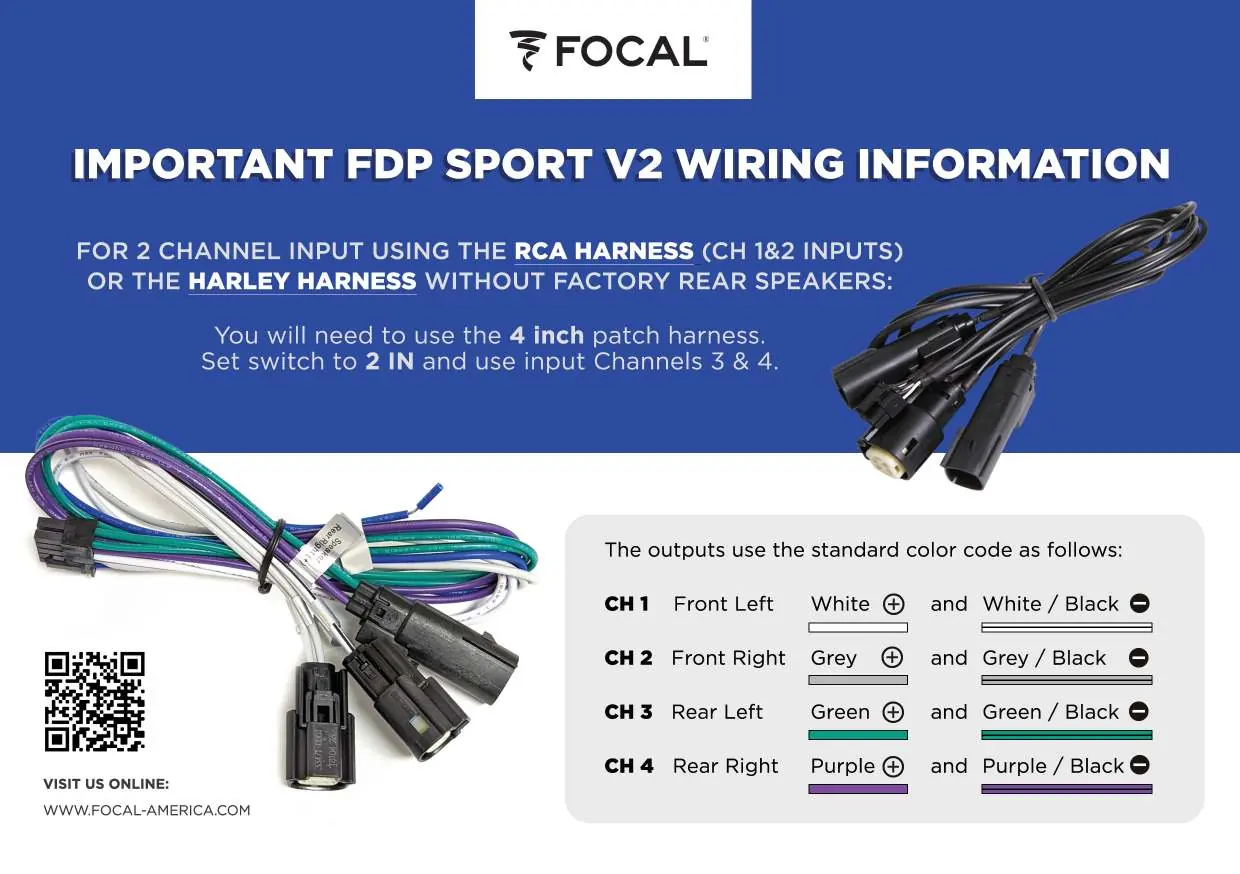

- Figure 2B, 3B, 4B zeigen die spezifischen Verkabelungspläne für die verschiedenen Betriebsmodi.
Modellkompatibilität
- Nicht in 2 Ohm gebrückt betreiben.
- Geeignet für 2, 3 oder 4 Kanal-Konfigurationen.
- Konform beschichtete Leiterplatte für erhöhte Wasserbeständigkeit.
