Bedienungsanleitung für Focal Utopia 6WM Autolautsprecher
Erfahren Sie alles über die technischen Spezifikationen und Leistungsparameter des Focal Utopia 6WM Lautsprechers. Dieser Leitfaden enthält detaillierte mechanische Zeichnungen, Frequenzgangdiagramme und wichtige Leistungsdaten für eine...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die technischen Spezifikationen und Leistungsparameter für den Focal Utopia 6WM Lautsprecher. Es dient als Referenz für die mechanischen Abmessungen und die akustischen Eigenschaften des Treibers, um eine korrekte Integration in Ihr Audiosystem zu gewährleisten.

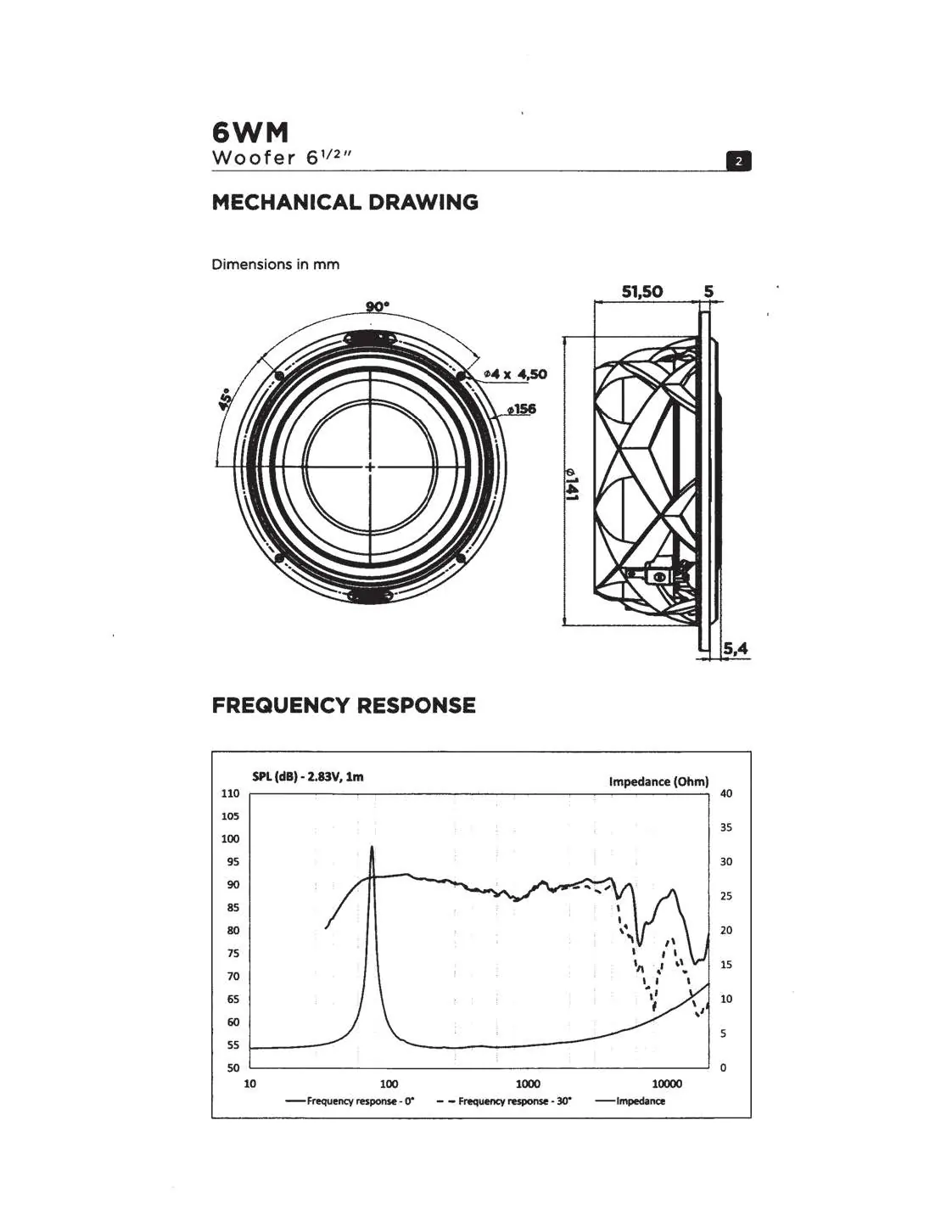

Mechanische Zeichnung
Der 6WM Woofer verfügt über einen Durchmesser von 6 1/2 Zoll. Die mechanische Zeichnung zeigt die präzisen Abmessungen in Millimetern, einschließlich der Einbautiefe von 51,50 mm und der Montagebohrungen, die für die physische Installation im Fahrzeug entscheidend sind.

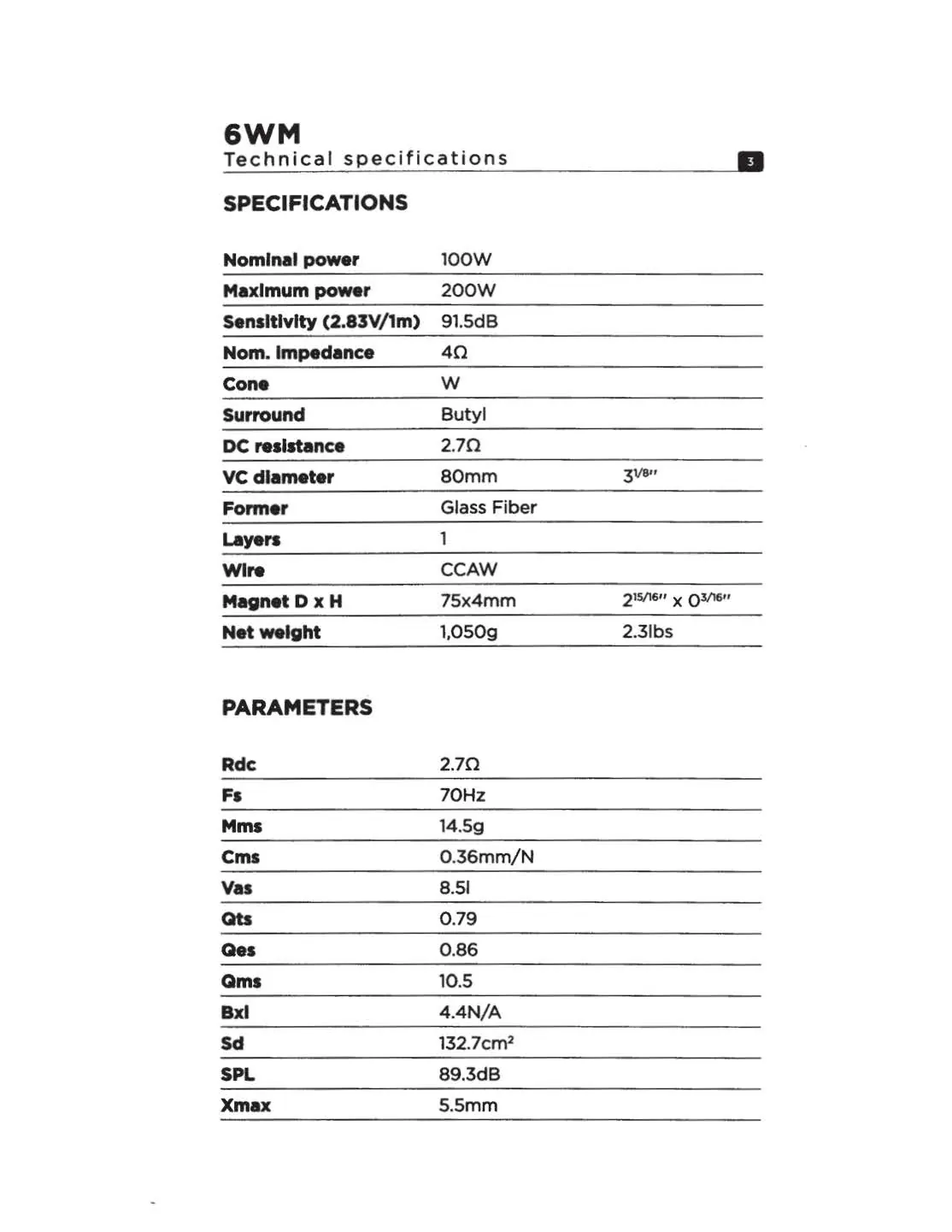

Technische Spezifikationen
Die Leistungsfähigkeit des Lautsprechers wird durch folgende Kernwerte definiert:
- Nennbelastbarkeit: 100 W
- Maximale Belastbarkeit: 200 W
- Empfindlichkeit (2,83 V/1 m): 91,5 dB
- Nennimpedanz: 4 Ohm
- Schwingspulendurchmesser: 80 mm
- Nettogewicht: 1.050 g
Akustische Parameter
Für die Abstimmung und Gehäuseberechnung sind folgende Thiele-Small-Parameter relevant:
- Resonanzfrequenz (Fs): 70 Hz
- Gleichstromwiderstand (Rdc): 2,7 Ohm
- Gesamtgüte (Qts): 0,79
- Äquivalentvolumen (Vas): 8,5 l
- Mechanische Güte (Qms): 10,5
- Elektrische Güte (Qes): 0,86
- Effektive Membranfläche (Sd): 132,7 cm²
- Maximaler linearer Hub (Xmax): 5,5 mm
Kontakt
Focal-JMlab, BP 374, 108, rue de l'Avenir, 42353 La Talaudière cedex, Frankreich. Telefon: (+33) 04 77 43 57 00, Fax: (+33) 04 77 43 57 04, www.focal.com
