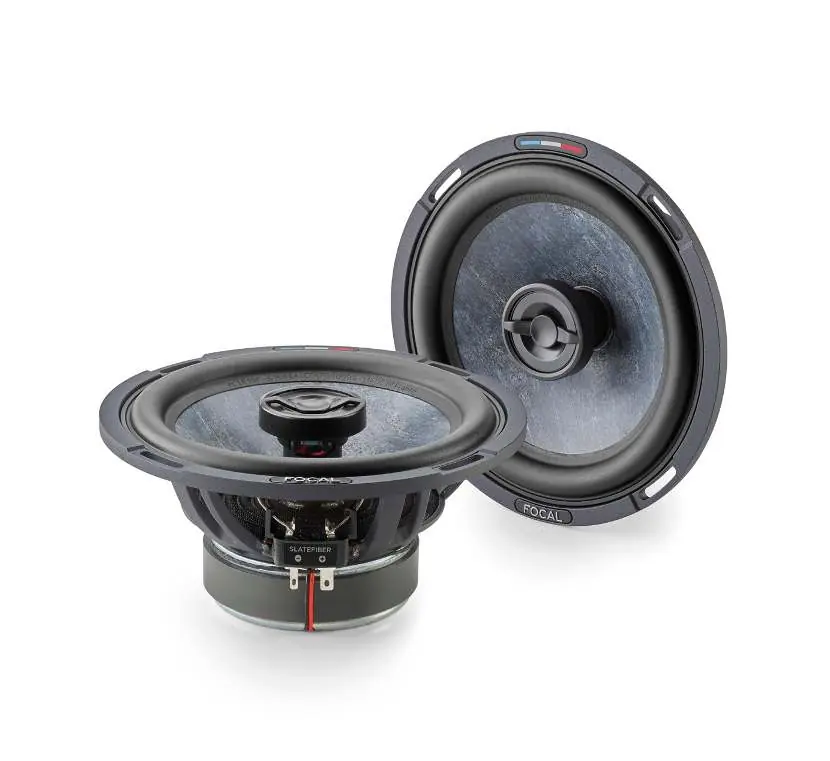

Bedienungsanleitung für Focal SLATEFIBER PC 165 SF / PS 165 SF Lautsprecher
Schnellstartanleitung für die Focal SLATEFIBER PC 165 SF und PS 165 SF Lautsprecher. Enthält Installationsschritte, technische Daten, Sicherheitshinweise und Anschlussdiagramme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung

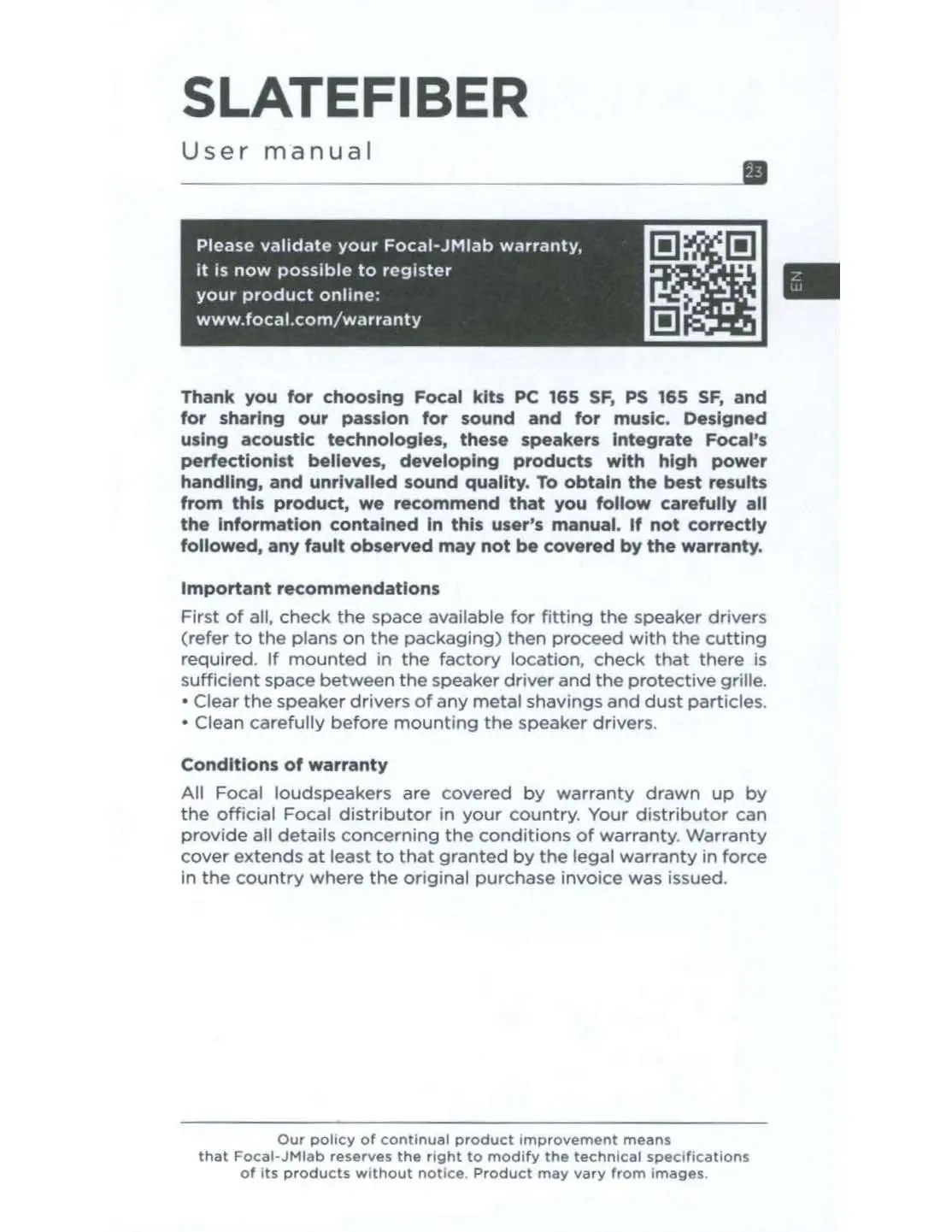

Dieses Dokument enthält Installations- und Sicherheitshinweise für die Focal SLATEFIBER PC 165 SF (Koaxial-Kit) und PS 165 SF (Komponenten-Kit) Lautsprecher. Vor der Installation ist sicherzustellen, dass ausreichend Platz für die Lautsprecher vorhanden ist. Achten Sie darauf, die Lautsprecher vor der Montage von Metallspänen und Staub zu reinigen.

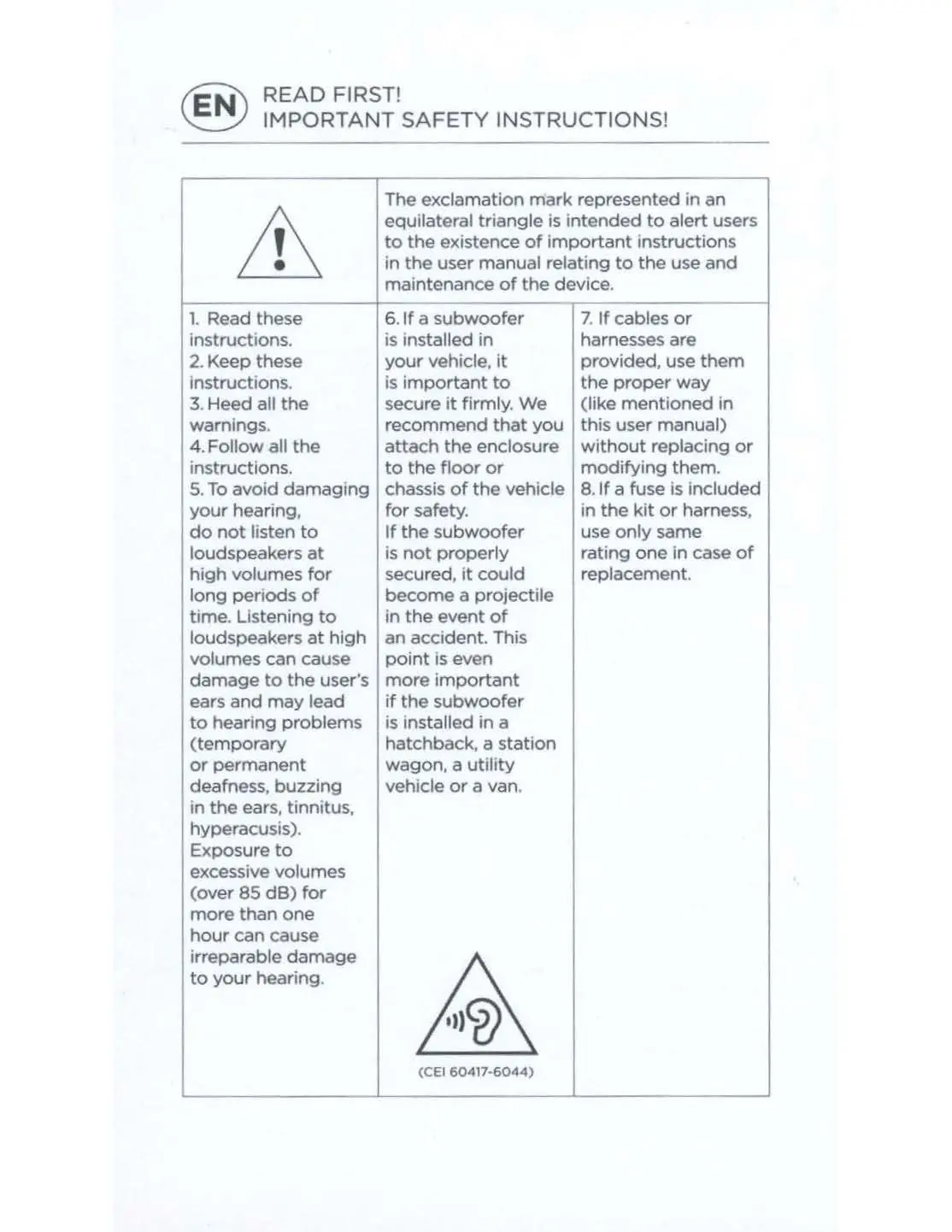

Sicherheitshinweise
- Vermeiden Sie das Hören bei hohen Lautstärken über längere Zeit, um Gehörschäden zu vermeiden.
- Wenn ein Subwoofer im Fahrzeug installiert wird, muss dieser fest am Boden oder Chassis verankert werden, um bei Unfällen Verletzungen durch umherfliegende Teile zu verhindern.
- Verwenden Sie nur die mitgelieferten Kabel und Sicherungen. Modifizieren Sie diese nicht.
Installation
Die Installation erfordert das Zuschneiden der Montageöffnungen gemäß den Angaben auf der Verpackung. Stellen Sie sicher, dass zwischen Lautsprecher und Schutzgitter ausreichend Platz vorhanden ist.
Montage der Lautsprecher
Die Lautsprecher werden in die entsprechenden Öffnungen eingesetzt und befestigt. Bei den PS 165 SF Modellen sind die Hochtöner separat zu montieren.
Anschluss
Die Lautsprecher können direkt oder über einen Verstärker betrieben werden. Die Anschlussdiagramme zeigen die korrekte Verkabelung von Woofer, Hochtöner und Frequenzweiche (bei PS 165 SF).
Einstellungen
Die Frequenzweichen der PS 165 SF Modelle bieten die Möglichkeit, den Hochtönerpegel (Tweeter Level) anzupassen (0 dB, -3 dB, -6 dB).

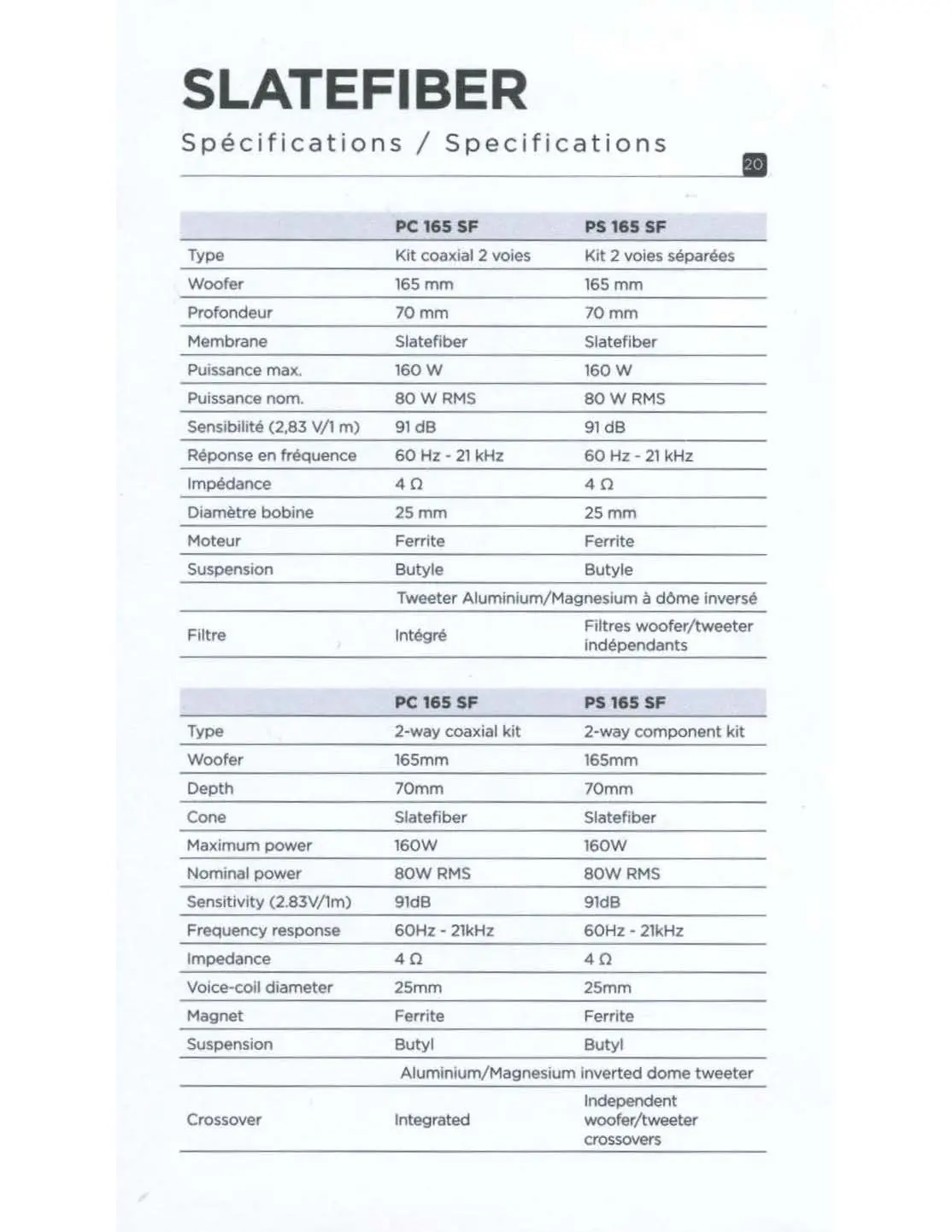

Technische Daten
Beide Modelle verfügen über eine Nennleistung von 80 W RMS (160 W max.), eine Impedanz von 4 Ohm und einen Frequenzbereich von 60 Hz bis 21 kHz. Die Einbautiefe beträgt 70 mm.

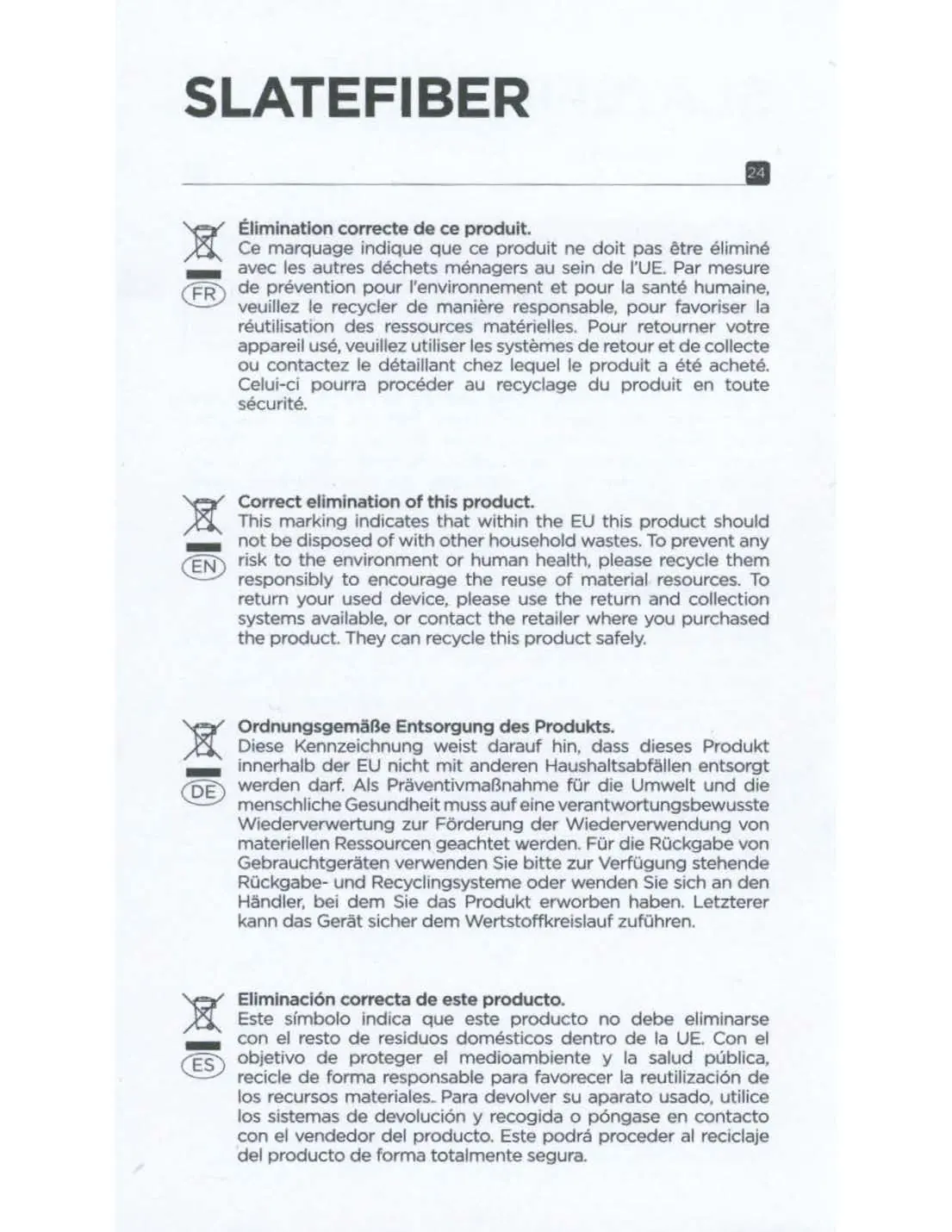

Entsorgung
Das Produkt darf innerhalb der EU nicht mit dem Hausmüll entsorgt werden. Bitte nutzen Sie die entsprechenden Rückgabe- und Recyclingsysteme.
Herstellerinformationen
Focal
Praktische Hilfe
Typische Probleme
Verzerrter Klang oder Gehörschäden
Vermeiden Sie das Hören bei hohen Lautstärken (über 85 dB) für längere Zeit.
Sicherheitsrisiko durch lose Komponenten
Stellen Sie sicher, dass alle Lautsprecher und Gehäuse fest im Fahrzeug montiert sind.
Vor der Verwendung
- Prüfen Sie den verfügbaren Platz für die Lautsprecher vor dem Schneiden.
- Reinigen Sie die Lautsprecher von Metallspänen und Staub.
- Stellen Sie sicher, dass zwischen Lautsprecher und Schutzgitter ausreichend Platz ist.
- Verwenden Sie nur die mitgelieferten Kabel und Sicherungen.
Technische Daten in der Praxis
- Nennleistung (Nominal power)
- 80 W RMS – die Dauerbelastbarkeit der Lautsprecher.
- Frequenzbereich
- 60 Hz – 21 kHz – das Spektrum der wiedergegebenen Töne.
Abbildungen und Diagramme

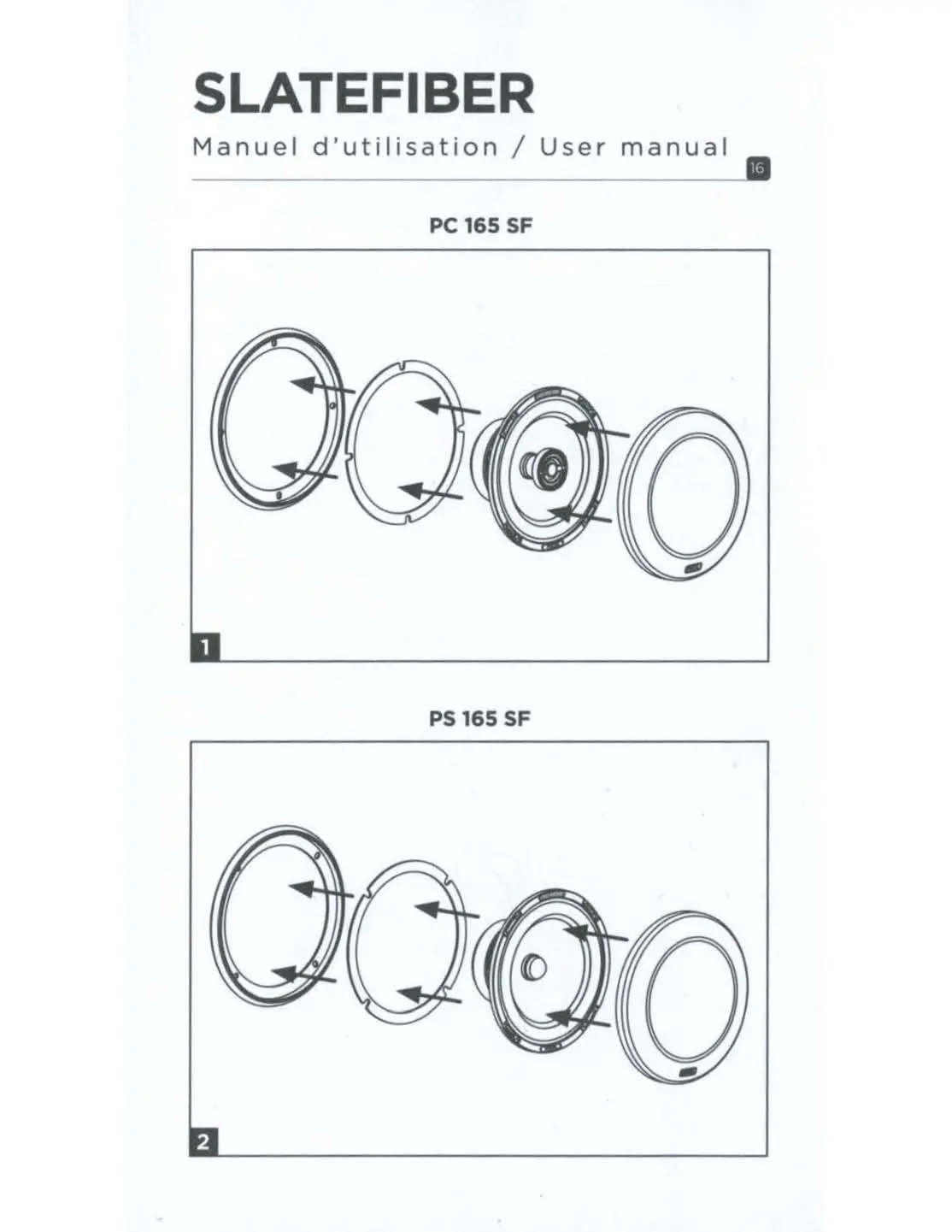

- Diagramme 1-2: Montage der Lautsprecher in die Einbauöffnung.

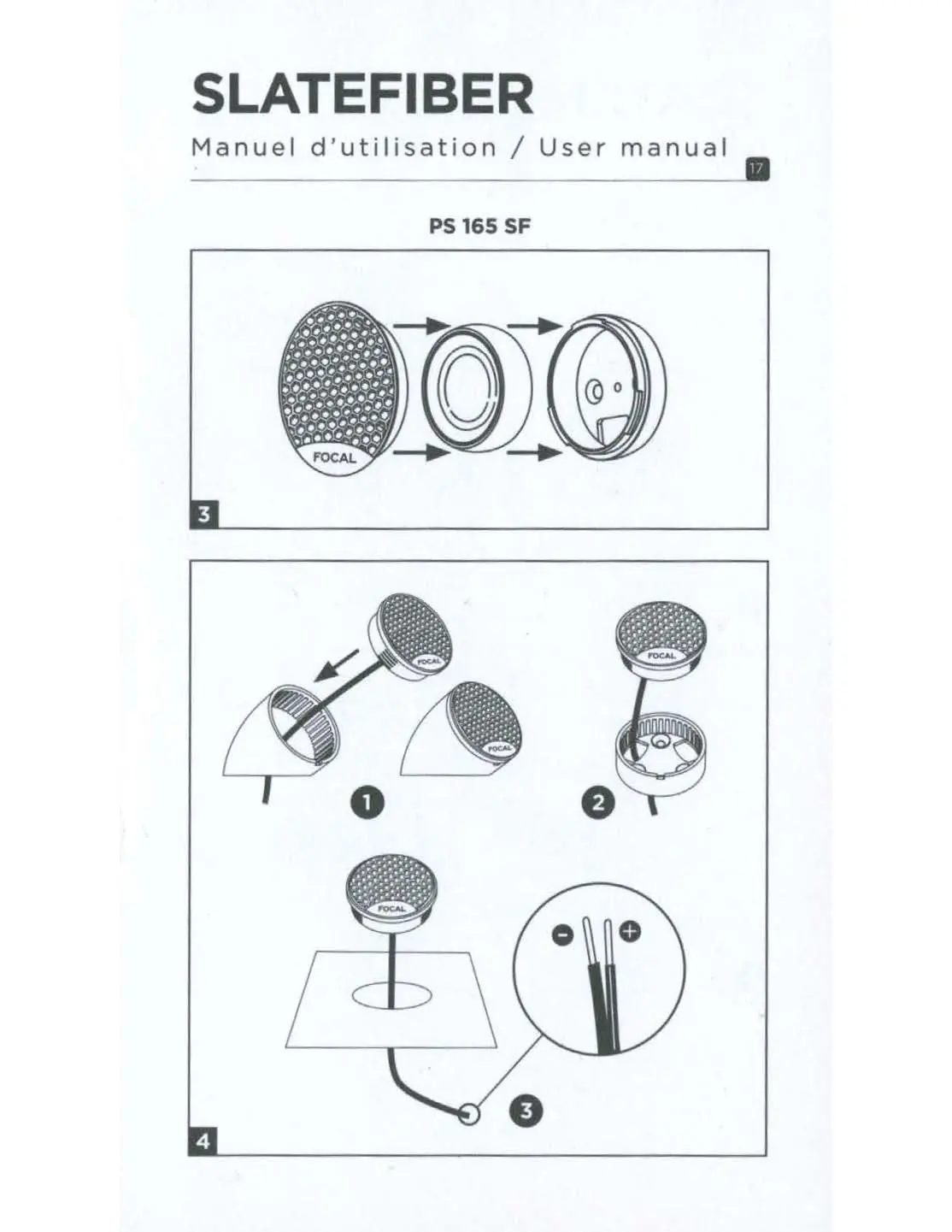

- Diagramme 3-4: Montage und Anschluss der Hochtöner.

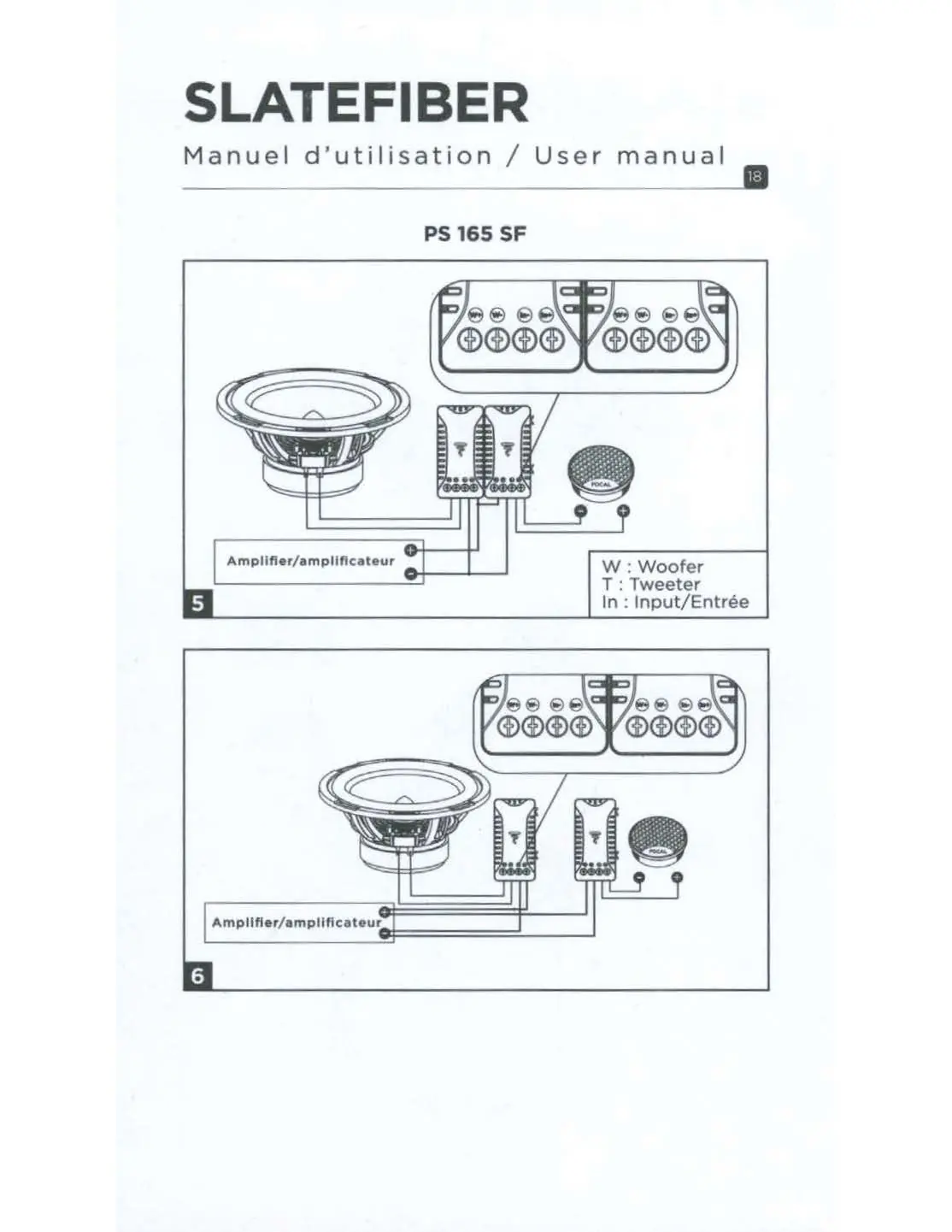

- Diagramme 5-6: Anschluss der Lautsprecher an den Verstärker.

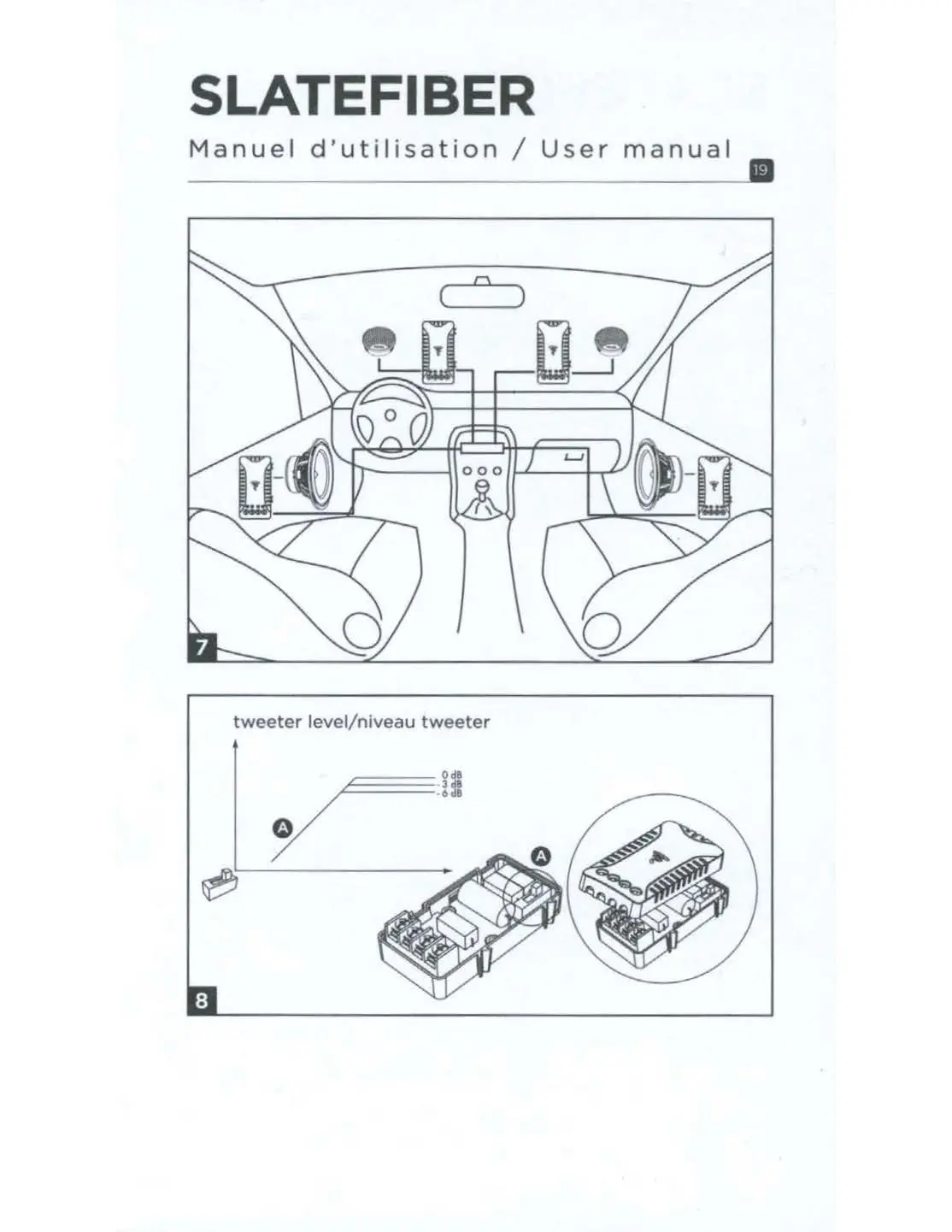

- Diagramm 8: Einstellung des Hochtönerpegels an der Frequenzweiche.
Modellkompatibilität
- Geeignet für die meisten Fahrzeuge mit Standard-Einbauplätzen.
- Kann mit oder ohne zusätzlichen Verstärker betrieben werden.
