Bedienungsanleitung für Focal ON WALL 300 Lautsprecher
Erfahren Sie, wie Sie Ihre Focal ON WALL 300 Lautsprecher sicher montieren, anschließen und optimal positionieren. Dieser Leitfaden enthält wichtige Installationsschritte für die horizontale und vertikale Wandmontage.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält Anweisungen zur sicheren Montage und Inbetriebnahme der Focal ON WALL 300 Lautsprecher. Aufgrund des Gewichts der Lautsprecher wird für die Montage die Unterstützung durch eine zweite Person empfohlen. Achten Sie bei der Handhabung auf die empfindlichen Komponenten.
Montage und Installation
Die Lautsprecher können sowohl horizontal als auch vertikal montiert werden. Verwenden Sie die beiliegenden Montageschablonen, um die Position der Bohrlöcher präzise zu markieren.
- Vorbereitung: Markieren Sie die Wand mithilfe der Schablone für die gewünschte Ausrichtung.
- Befestigung: Montieren Sie die Halterungen sicher an der Wand.
- Anschluss: Verbinden Sie die Lautsprecherkabel mit den Anschlüssen auf der Rückseite des Gehäuses.
- Montage: Hängen Sie den Lautsprecher vorsichtig in die Wandhalterungen ein.
Anschluss
Stellen Sie sicher, dass die Kabel korrekt abisoliert sind. Führen Sie die Kabel durch die vorgesehenen Öffnungen und verbinden Sie diese fest mit den Klemmen auf der Rückseite des Lautsprechers.
Technische Daten
Die Serie umfasst die Modelle ON WALL 301 und ON WALL 302. Die technischen Spezifikationen wie Frequenzgang, Impedanz und empfohlene Verstärkerleistung variieren je nach Modell. Bitte entnehmen Sie die genauen Werte der Tabelle im Abschnitt Spezifikationen des Dokuments.
Sicherheit und Entsorgung
Das Produkt darf innerhalb der EU nicht mit dem normalen Hausmüll entsorgt werden. Nutzen Sie für eine umweltgerechte Entsorgung die lokalen Rückgabe- und Recyclingsysteme.
Herstellerinformationen
Focal
Praktische Hilfe
Typische Probleme
Lautsprecher sitzt nicht fest an der Wand
Überprüfen Sie, ob die Wandhalterungen korrekt montiert sind und der Lautsprecher vollständig in die Halterungen eingerastet ist.
Kein Ton oder schlechte Klangqualität
Stellen Sie sicher, dass die Lautsprecherkabel fest in den Anschlüssen sitzen und keine Kurzschlüsse durch lose Litzen verursacht werden.
Vor der Verwendung
- Stellen Sie sicher, dass eine zweite Person bei der Montage hilft.
- Prüfen Sie die Tragfähigkeit der Wand für das Gewicht des Lautsprechers.
- Verwenden Sie die korrekte Montageschablone für die gewählte Ausrichtung (horizontal/vertikal).
- Stellen Sie sicher, dass die Verstärkerleistung innerhalb der empfohlenen Spezifikationen liegt.
Technische Daten in der Praxis
- Empfohlene Verstärkerleistung
- Der Leistungsbereich, für den der Lautsprecher optimiert ist, um Schäden zu vermeiden und beste Klangqualität zu erzielen.
- Nominale Impedanz
- Der elektrische Widerstand des Lautsprechers, wichtig für die Kompatibilität mit dem Verstärker.
- Frequenzgang
- Der Bereich der hörbaren Frequenzen, den der Lautsprecher wiedergeben kann.
Abbildungen und Diagramme
- Schritt A: Montage erfordert zwei Personen.
- Schritt B: Abnehmen der Frontabdeckung.
- Schritt C: Anschluss der Lautsprecherkabel.

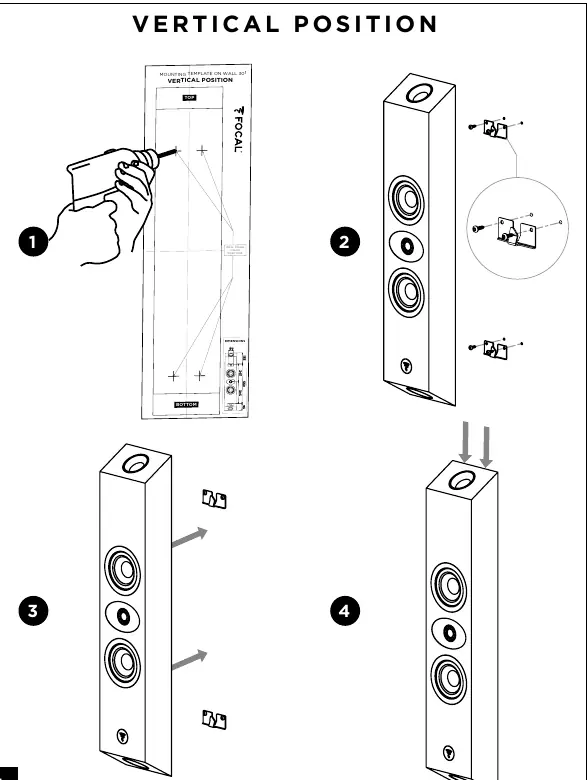

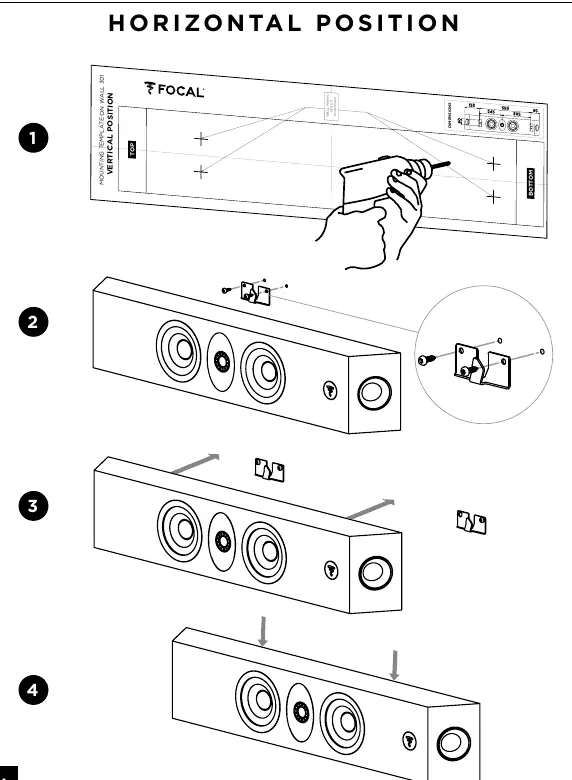

- Schritt H/I: Verwendung der Schablone für horizontale bzw. vertikale Montage.
Modellkompatibilität
- ON WALL 301: 2-Wege-Lautsprecher.
- ON WALL 302: 2,5-Wege-Lautsprecher.
