Bedienungsanleitung für Focal K2 Power M Komponentenlautsprecher
Schnellstartanleitung für die Focal K2 Power M Serie. Enthält Installationsschritte, Anschlussdiagramme, empfohlene Frequenzbereiche für aktive Filter und technische Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Schnellstartanleitung für die Installation und Konfiguration der Focal K2 Power M Lautsprecherserie (FRAK, 3 KM, 6.5 KM, SUB 5 KM). Es enthält wichtige Informationen zur Verkabelung, zur aktiven Filterkonfiguration und zur mechanischen Montage. Für eine optimale Leistung ist die Verwendung eines DSP (Digitaler Signalprozessor) zur Frequenzweichentrennung erforderlich.
Lieferumfang und Montage
Die Lautsprecher werden je nach Modell mit spezifischem Zubehör geliefert:
- FRAK: Lautsprecher (B x2), Dichtungsring (C x2).
- 3 KM: Lautsprecher (B x1), Schrauben (D x4), Befestigungselemente (E x4).
- 6.5 KM: Lautsprecher (B x2), Schrauben (D x8), Befestigungselemente (E x8).
- SUB 5 KM: Lautsprecher (B x1), Schrauben (D x4), Befestigungselemente (E x4).
Die Montage erfolgt durch Einbau in die entsprechenden Fahrzeugöffnungen oder Gehäuse unter Verwendung der mitgelieferten Schrauben und Befestigungselemente.
Anschluss
Die Lautsprecher müssen an einen Verstärker angeschlossen werden, der das Signal von einer Quelle über einen DSP erhält. Achten Sie beim Anschluss auf die korrekte Polarität (+/-) zwischen Verstärker und Lautsprecher.
Aktive Filterkonfiguration

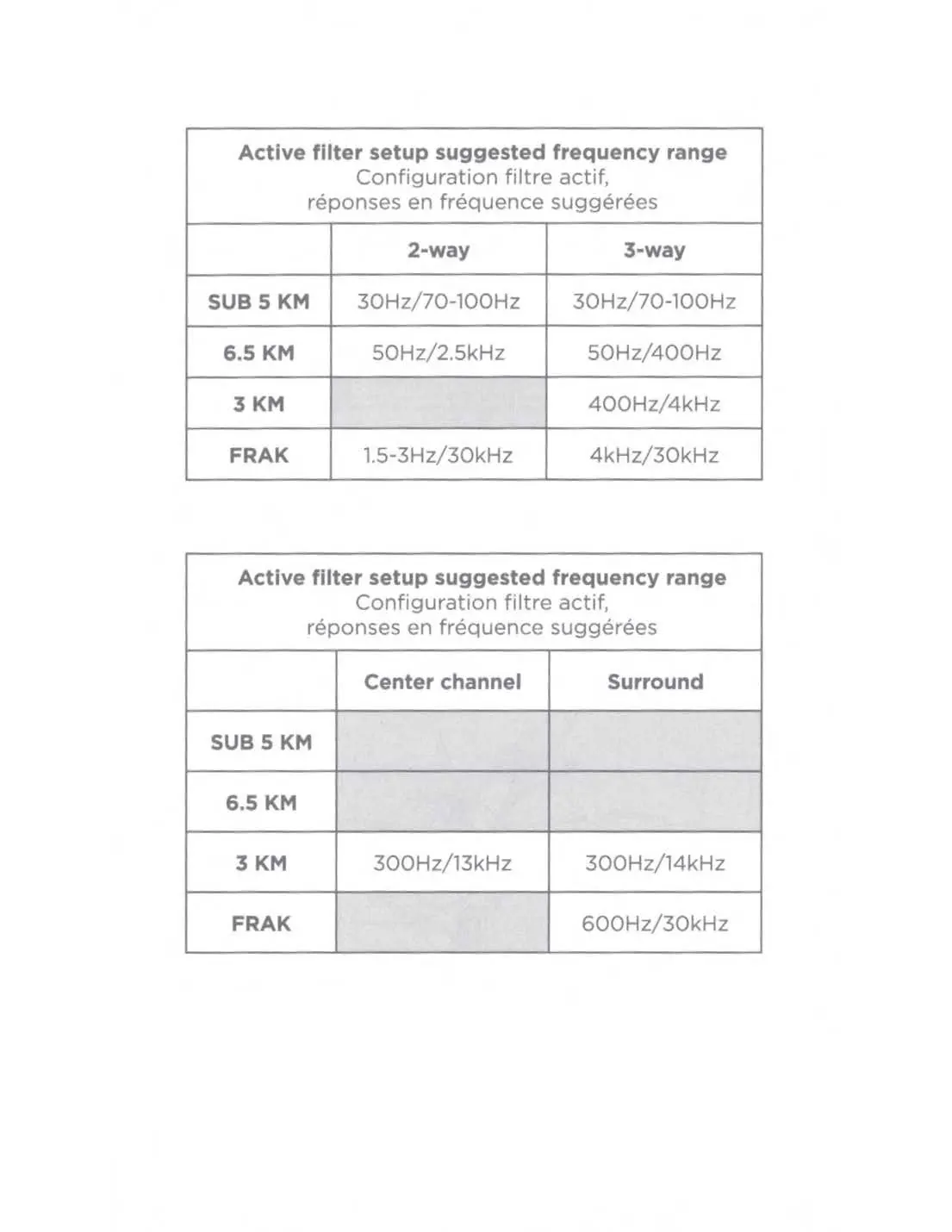

Die folgende Tabelle gibt empfohlene Frequenzbereiche für die aktive Filterung an:
- SUB 5 KM: 30Hz/70-100Hz (2-way/3-way)
- 6.5 KM: 50Hz/2.5kHz (2-way), 50Hz/400Hz (3-way)
- 3 KM: 400Hz/4kHz (3-way)
- FRAK: 1.5-3Hz/30kHz (2-way), 4kHz/30kHz (3-way)
Technische Daten (6.5 KM)
- Typ: Woofer
- Nennleistung: 120W RMS
- Maximale Leistung: 240W
- Impedanz: 4 Ohm
- Frequenzgang: 50Hz - 5kHz
- Einbautiefe: 54mm
Herstellerinformationen
Focal
Praktische Hilfe
Typische Probleme
Verzerrter Klang oder mangelnde Präzision
Überprüfen Sie die Einstellungen der aktiven Filter am DSP und stellen Sie sicher, dass sie innerhalb der empfohlenen Frequenzbereiche liegen.
Kein Ton oder falsche Phasenlage
Kontrollieren Sie die Polarität (+/-) der Kabelverbindungen zwischen Verstärker und Lautsprecher.
Vor der Verwendung
- Stellen Sie sicher, dass ein DSP für die Frequenzweichentrennung vorhanden ist.
- Überprüfen Sie die Einbautiefe des Fahrzeugs (54mm für 6.5 KM).
- Stellen Sie sicher, dass der Verstärker die Nennleistung von 120W RMS unterstützt.
- Prüfen Sie, ob alle benötigten Befestigungselemente (Schrauben/Clips) vorhanden sind.
Technische Daten in der Praxis
- Nennleistung (120W RMS)
- Die kontinuierliche Belastbarkeit des Lautsprechers im Dauerbetrieb.
- Impedanz (4 Ohm)
- Der elektrische Widerstand, der für die korrekte Anpassung an den Verstärker wichtig ist.
- Frequenzgang (50Hz-5kHz)
- Der Bereich, in dem der Lautsprecher effektiv arbeitet; erfordert eine aktive Trennung durch einen DSP.
Abbildungen und Diagramme

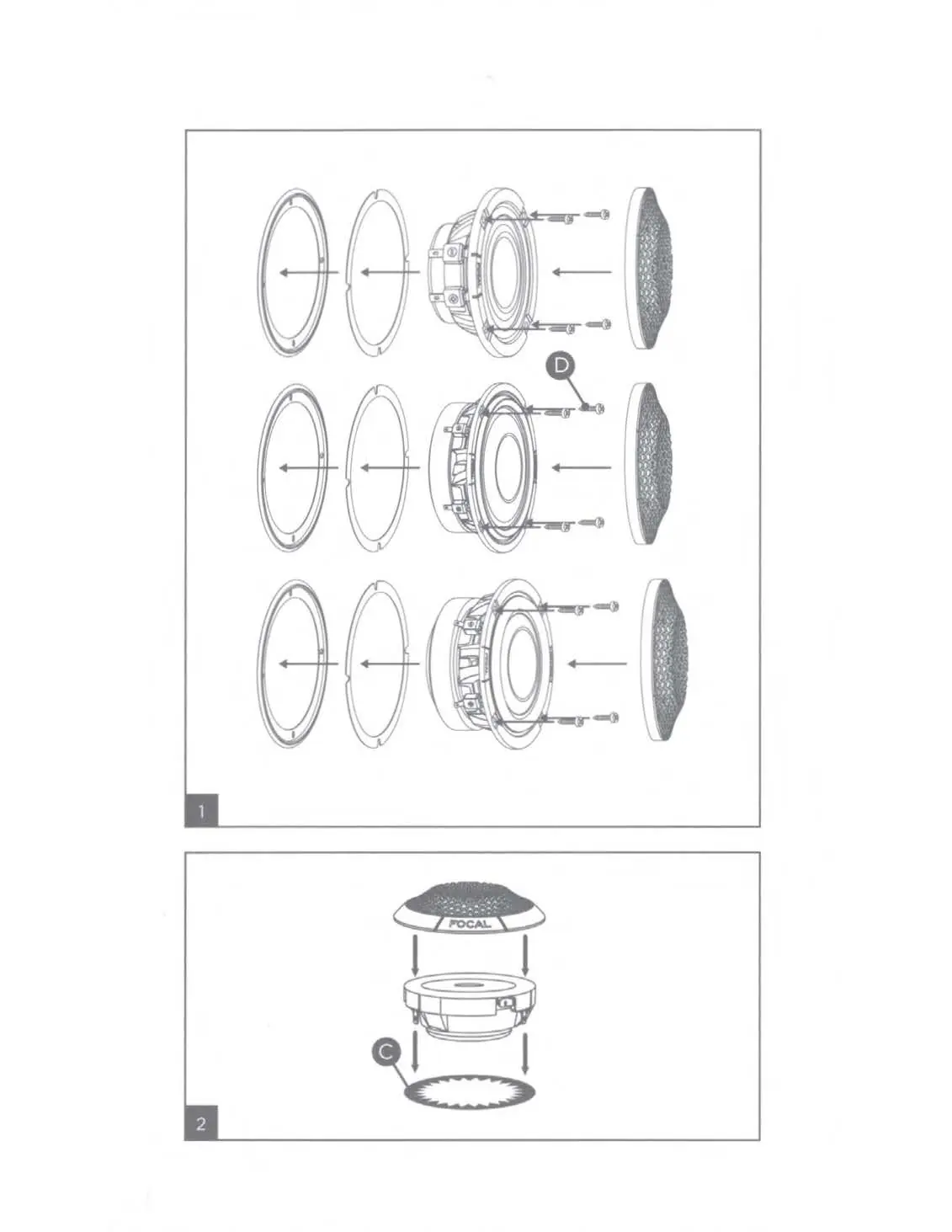

- Seite 4: Montageanleitung für die Lautsprecherkomponenten.

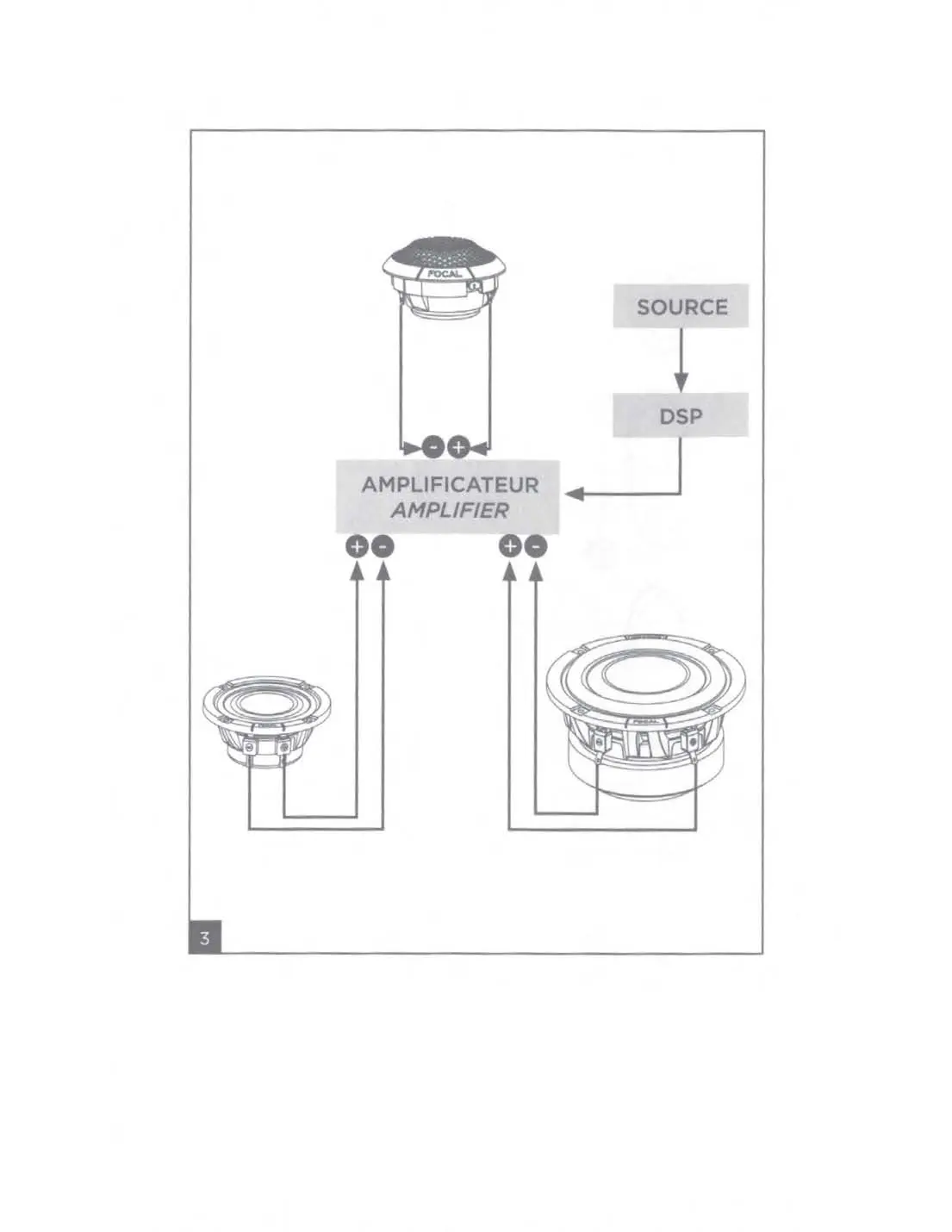

- Seite 5: Anschlussplan für die Verbindung von Quelle, DSP, Verstärker und Lautsprechern.
- Seite 8: Einbau in ein Gehäuse (für Subwoofer-Modelle).
- Seite 12: Mechanische Zeichnung mit Abmessungen.
Modellkompatibilität
- Die Lautsprecher sind für aktive Systeme konzipiert und benötigen zwingend einen DSP.
- Die Einbautiefe muss vor der Montage im Fahrzeug geprüft werden.
