Bedienungsanleitung für Focal K2 Power M Lautsprecher
Erfahren Sie, wie Sie die Focal K2 Power M Lautsprecher (FRAK, 3 KM, 6.5 KM, SUB 5 KM) installieren, anschließen und konfigurieren. Enthält technische Daten, Frequenztabellen und Montageanleitungen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Installations- und Konfigurationshilfe für die Focal K2 Power M Lautsprecherserie, bestehend aus den Modellen FRAK, 3 KM, 6.5 KM und SUB 5 KM. Es enthält wichtige Anweisungen zur Montage, Verkabelung und zur Einstellung der aktiven Frequenzfilter, die für den Betrieb dieser Lautsprecher erforderlich sind.
Lieferumfang und Komponenten

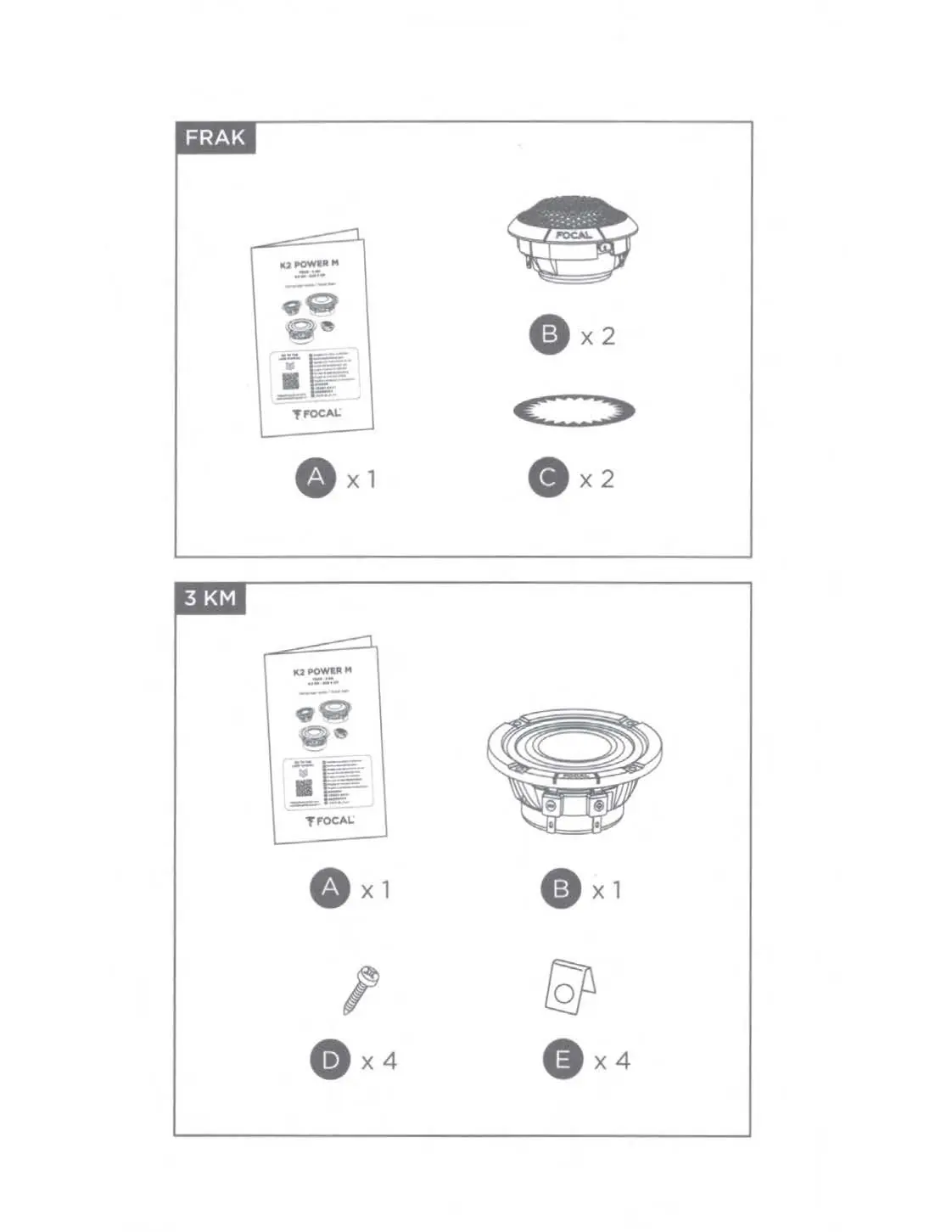

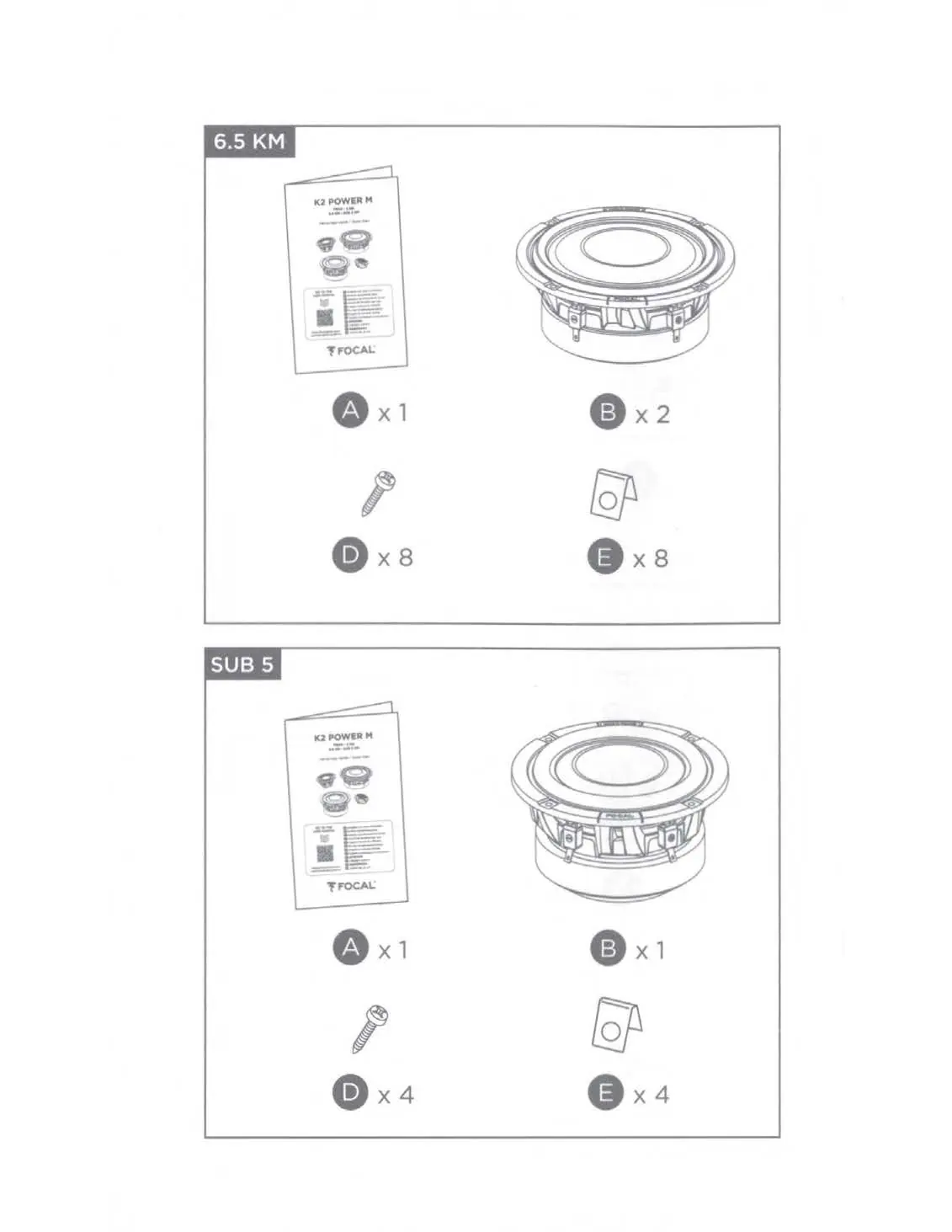

Die Anleitung listet die verschiedenen Komponenten (A, B, C, D, E) auf, die je nach Modell (FRAK, 3 KM, 6.5 KM, SUB 5 KM) im Lieferumfang enthalten sind. Überprüfen Sie vor der Installation anhand der Seiten 2 und 3, ob alle benötigten Teile für Ihr spezifisches Modell vorhanden sind.
Installation und Montage
Die Montageanleitung umfasst:
- Lautsprechergitter: Die Installation der Gitter ist auf Seite 4 dargestellt.
- Subwoofer-Einbau: Die Schritte zum Einbau des Subwoofers in ein Gehäuse sind auf Seite 8 detailliert beschrieben.
- Fahrzeugmontage: Seite 7 zeigt beispielhafte Einbaupositionen im Fahrzeug.
Verkabelung
Das Verkabelungsschema auf Seite 5 verdeutlicht den Signalweg: Die Audioquelle wird an einen DSP angeschlossen, der das Signal an den Verstärker weiterleitet, welcher wiederum die Lautsprecher ansteuert.
Aktive Filterkonfiguration
Da es sich um ein aktives System handelt, ist die korrekte Einstellung der Frequenzfilter entscheidend. Seite 6 enthält eine Tabelle mit empfohlenen Frequenzbereichen für:
- 2-Wege-Systeme
- 3-Wege-Systeme
- Center-Kanal und Surround-Anwendungen
Stellen Sie sicher, dass Ihr DSP entsprechend diesen Werten konfiguriert ist, um Schäden an den Lautsprechern zu vermeiden und die beste Klangqualität zu erzielen.
Technische Daten (6.5 KM)
Die Seiten 11 und 12 enthalten detaillierte technische Spezifikationen für den 6.5 KM Woofer, einschließlich Nennbelastbarkeit (120W RMS), Frequenzgang (50Hz-5kHz) und Impedanz (4 Ohm).
Herstellerinformationen
Focal
Praktische Hilfe
Typische Probleme
Falsche Frequenzwiedergabe oder Klangqualität
Überprüfen Sie die Einstellungen des aktiven Filters am DSP gemäß der Tabelle auf Seite 6 für Ihr spezifisches System (2-Wege oder 3-Wege).
Lautsprecher passt nicht in die Einbauöffnung
Überprüfen Sie die Einbautiefe und den Durchmesser gemäß den technischen Zeichnungen auf Seite 12.
Vor der Verwendung
- Identifizieren Sie Ihr spezifisches Modell (FRAK, 3 KM, 6.5 KM, SUB 5 KM).
- Stellen Sie sicher, dass alle benötigten Teile (A, B, C, D, E) gemäß der Teileliste für Ihr Modell vorhanden sind.
- Planen Sie die Positionierung im Fahrzeug.
- Stellen Sie sicher, dass ein DSP und ein Verstärker für die aktive Konfiguration vorhanden sind.
- Prüfen Sie die Einbautiefe vor der Montage.
Technische Daten in der Praxis
- Nominal power
- Dauerbelastbarkeit des Lautsprechers in Watt RMS.
- Frequency response
- Der Frequenzbereich, den der Lautsprecher abdecken kann.
Abbildungen und Diagramme
- Seite 4 zeigt die Montage der Lautsprechergitter.
- Seite 5 zeigt das Verkabelungsschema von der Quelle über den DSP zum Verstärker.

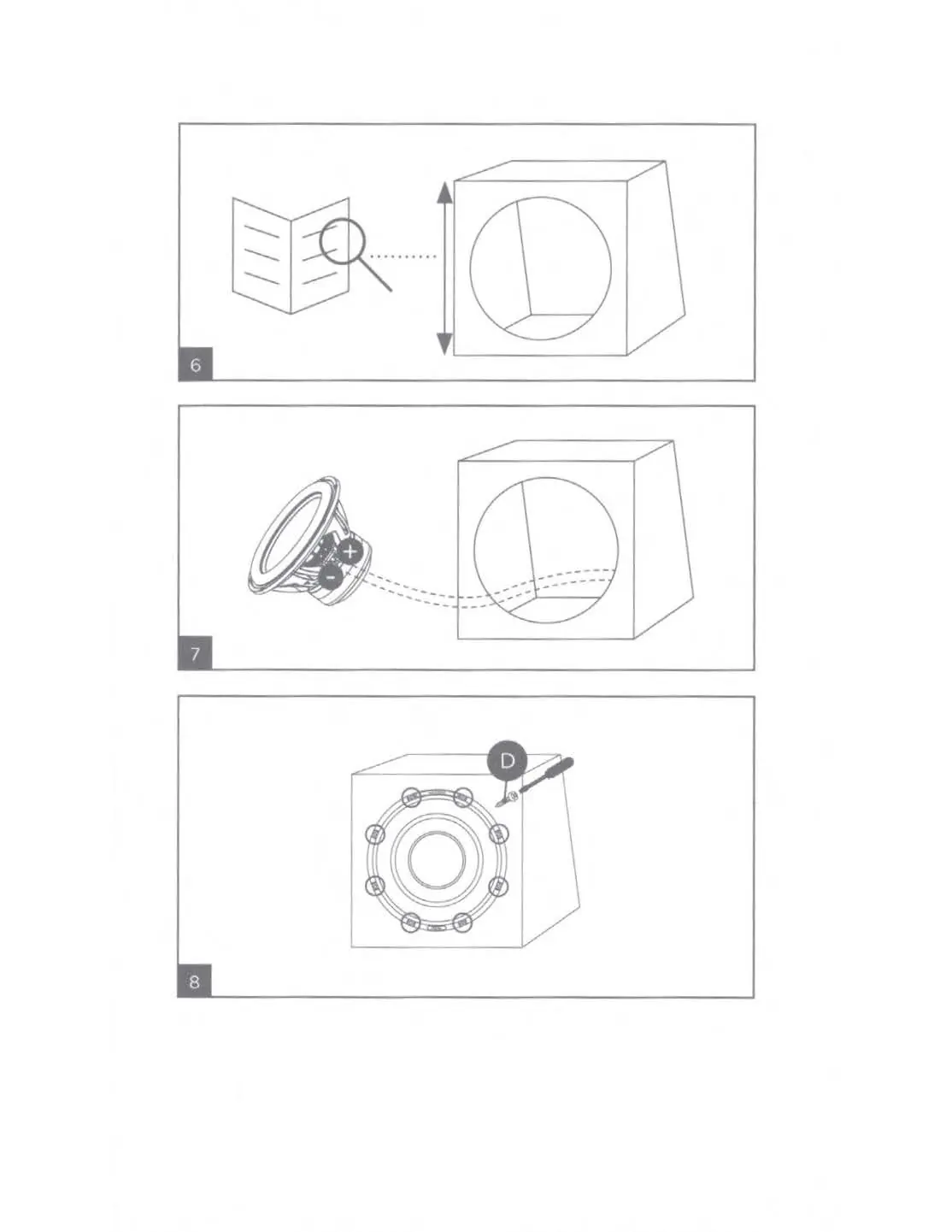

- Seite 8 zeigt den Einbau des Subwoofers in ein Gehäuse.
- Seite 12 enthält die mechanische Zeichnung mit den Abmessungen.
Modellkompatibilität
- Dieses Produkt ist für aktive Audiosysteme konzipiert.
- Die Frequenzfiltereinstellungen variieren je nach 2-Wege- oder 3-Wege-System.
