Bedienungsanleitung für Focal On Wall 300 Lautsprecher
Erfahren Sie, wie Sie Ihre Focal On Wall 300 Lautsprecher sicher installieren, anschließen und optimal positionieren. Diese Anleitung enthält Montageschritte für horizontale und vertikale Ausrichtung sowie technische Spezifikationen für...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Die Focal On Wall 300 Lautsprecher sind hochwertige Audiokomponenten, die eine sorgfältige Handhabung erfordern. Aufgrund des Gewichts und der Empfindlichkeit der Geräte wird empfohlen, die Installation immer mit mindestens zwei Personen durchzuführen. Achten Sie darauf, die Lautsprecher nicht an den empfindlichen Treibern zu berühren.
Installation
Die Lautsprecher können sowohl horizontal als auch vertikal montiert werden. Verwenden Sie für eine präzise Installation die beiliegenden Montageschablonen, um die Bohrpositionen an der Wand korrekt zu markieren.

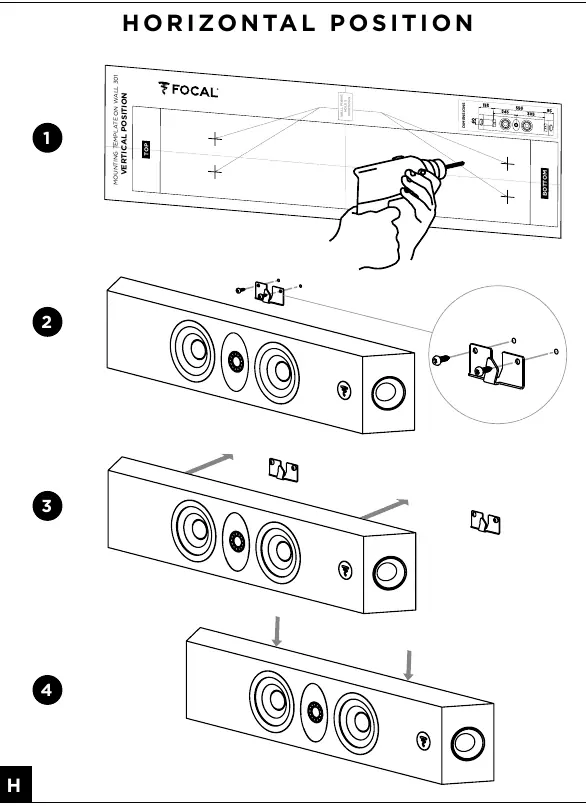

Horizontale Montage
Verwenden Sie die Schablone für die horizontale Position. Markieren Sie die Bohrlöcher gemäß der Schablone, befestigen Sie die Wandhalterungen und hängen Sie den Lautsprecher sicher ein.

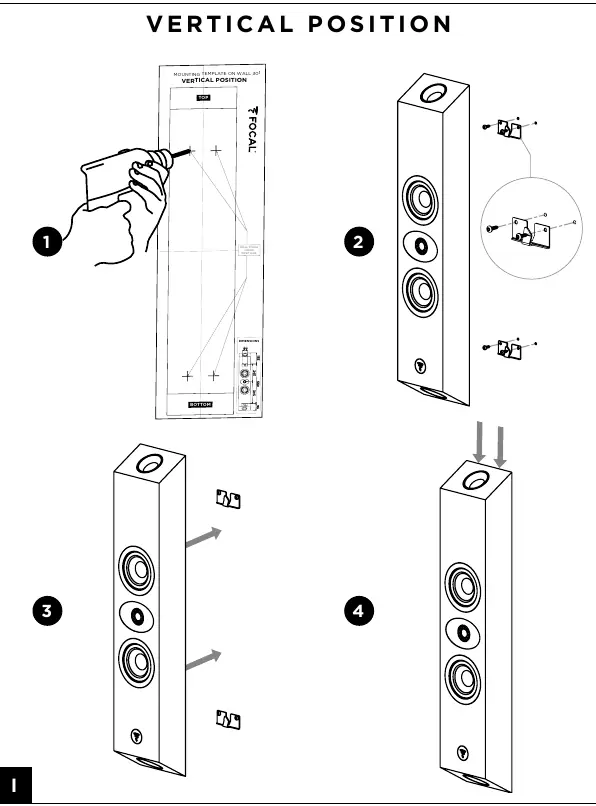

Vertikale Montage
Verwenden Sie die Schablone für die vertikale Position. Gehen Sie analog zur horizontalen Montage vor, um die Halterungen exakt auszurichten und den Lautsprecher zu montieren.
Anschluss
Der Anschluss erfolgt über Standard-Lautsprecherkabel. Führen Sie die Kabel durch die vorgesehenen Öffnungen an der Rückseite des Lautsprechers und verbinden Sie diese mit den Klemmen. Achten Sie auf die korrekte Polarität (+/-), um eine optimale Klangqualität zu gewährleisten.
Technische Daten
Die Serie umfasst zwei Modelle mit unterschiedlichen Spezifikationen:
- On Wall 301: 2-Wege-Lautsprecher, Frequenzgang 53 Hz - 28 kHz, Empfindlichkeit 87 dB.
- On Wall 302: 2,5-Wege-Lautsprecher, Frequenzgang 50 Hz - 28 kHz, Empfindlichkeit 91 dB.
Beide Modelle haben eine Nennimpedanz von 8 Ohm.
Entsorgung
Das Produkt darf innerhalb der EU nicht mit dem Hausmüll entsorgt werden. Bitte nutzen Sie die örtlichen Rückgabe- und Recyclingsysteme, um das Gerät umweltgerecht zu entsorgen.
Herstellerinformationen
Focal
Praktische Hilfe
Typische Probleme
Beschädigung der Lautsprechermembran
Berühren Sie die Treiber nicht und tragen Sie den Lautsprecher immer zu zweit an den Gehäuseseiten.
Unsichere Wandmontage
Verwenden Sie zwingend die beiliegenden Montageschablonen für die korrekte Positionierung der Bohrlöcher.
Vor der Verwendung
- Stellen Sie sicher, dass zwei Personen für die Montage verfügbar sind.
- Prüfen Sie die Wandbeschaffenheit für eine sichere Befestigung.
- Wählen Sie die passende Montageschablone (horizontal oder vertikal).
- Verwenden Sie geeignete Lautsprecherkabel für den Anschluss.
- Überprüfen Sie die Polarität der Kabelanschlüsse.
Technische Daten in der Praxis
- Frequenzgang
- Der Bereich der wiedergegebenen Frequenzen (Hz bis kHz).
- Empfindlichkeit
- Lautstärke bei 2,83V/1m (dB).
- Nennimpedanz
- Elektrischer Widerstand (Ohm), wichtig für die Kompatibilität mit dem Verstärker.
Abbildungen und Diagramme
- Die Montageschablonen zeigen die exakten Bohrpositionen für die Wandhalterung.
- Die Abbildungen zeigen die korrekte Kabelführung und den Anschluss an die Lautsprecherklemmen.
Modellkompatibilität
- Modell 301: 2-Wege-Lautsprecher.
- Modell 302: 2,5-Wege-Lautsprecher.
