Bedienungsanleitung für Fieldmann FDAK 201552-E Luftkompressor

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält wichtige Sicherheits- und Betriebshinweise für den Fieldmann FDAK 201552-E Luftkompressor. Vor der ersten Inbetriebnahme ist es zwingend erforderlich, den Ölstand zu prüfen und die Luftfilter zu montieren. Das Gerät ist nicht für den gewerblichen oder industriellen Einsatz konzipiert.

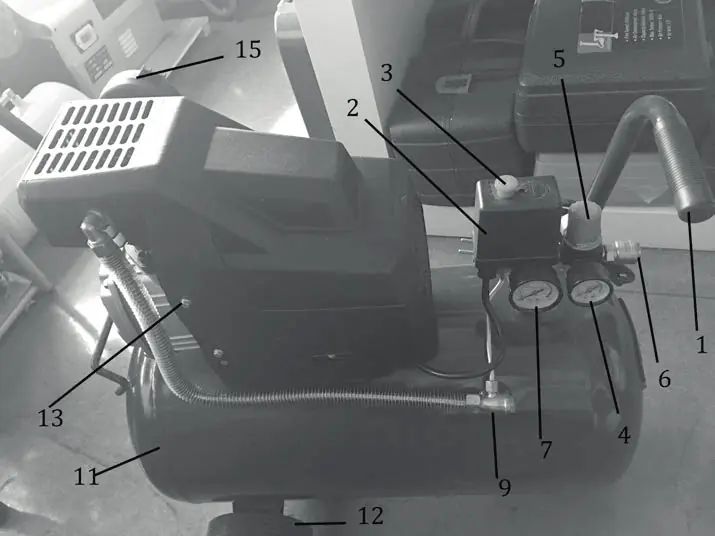

Produktbeschreibung

Der Kompressor besteht aus folgenden Hauptkomponenten:

• Griff
• Druckschalterabdeckung
• Ein-/Ausschalter
• Manometer für Arbeitsdruck
• Druckregler
• Schnellkupplung für einstellbaren Druck
• Manometer für Kesseldruck
• Sicherheitsventil
• Rückschlagventil
• Ölablassschraube mit Ölstandsanzeige
• Kessel
• Räder
• Thermo-Überlastschalter
• Verschlussstopfen
• Luftfiltereinheit

Montage

Räder: Stecken Sie den Radbolzen mit Unterlegscheibe durch das Rad, schieben Sie es durch den Clip unter dem Tank und befestigen Sie es mit Scheibe und Mutter. Wiederholen Sie dies für das zweite Rad.

Gummipuffer: Befestigen Sie die Gummipuffer an der Halterung an der Vorderseite des Tanks mit den beiliegenden Schrauben, Unterlegscheiben und Muttern.

Öl: Entfernen Sie den Kunststoff-Öleinfüllstopfen am Kurbelgehäuse. Füllen Sie Öl ein, bis der Ölstand in der Anzeige die Mitte der kreisförmigen Markierung erreicht. Verschließen Sie die Öffnung mit dem beiliegenden Verschlussstopfen.

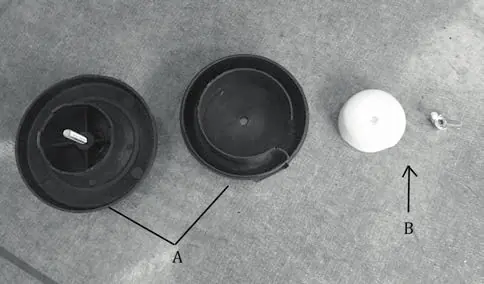

Luftfilter: Beide Luftfilter müssen vor der ersten Verwendung oben an den Zylinderköpfen festgeschraubt werden.

Inbetriebnahme

Stellen Sie sicher, dass der Aufstellort sauber, trocken und gut belüftet ist. Prüfen Sie vor dem Start den Ölstand. Lassen Sie den Kompressor bei der ersten Inbetriebnahme zehn Minuten ohne Last laufen, während das Ablassventil geöffnet ist, damit alle Teile gut geschmiert werden.

Betrieb

Der Druck im Tank wird automatisch durch den Druckschalter gesteuert. Wenn der maximale Druck erreicht ist, schaltet der Motor ab. Bei sinkendem Druck schaltet er sich automatisch wieder ein. Der Ausgangsdruck kann über den Druckregler eingestellt werden. Zum Ausschalten drücken Sie den Ein-/Ausschalter und lassen Sie die Druckluft über das Ablassventil entweichen.

Wartung und Reinigung

• Ölwechsel: Nach den ersten zehn Betriebsstunden Öl ablassen und durch sauberes Öl ersetzen. Danach alle 500 Betriebsstunden.
• Kondensat: Nach jedem Betriebstag das Kondenswasser aus dem Tank über das Ablassventil (11) ablassen.
• Luftfilter: Regelmäßig die Filterpatronen reinigen.
• Sicherheitsventil: Vor jedem Start die Funktion des Sicherheitsventils prüfen.

Fehlerbehebung

Bei Problemen prüfen Sie zuerst die Stromversorgung, den korrekten Sitz der Kabel und den Ölstand. Defekte Komponenten müssen von einer autorisierten Servicestelle repariert werden.

Technische Daten

Der Kompressor arbeitet mit 230V/50Hz, hat eine Leistungsaufnahme von 1500W, eine Drehzahl von 2850 U/min, ein Tankvolumen von 50 Litern und einen maximalen Druck von 8 bar.

Sicherheitshinweise

Tragen Sie immer eine Schutzbrille und Gehörschutz. Berühren Sie keine beweglichen oder heißen Teile. Betreiben Sie das Gerät nicht in feuchten Umgebungen oder in der Nähe von entflammbaren Materialien. Trennen Sie das Gerät bei Wartungsarbeiten immer vom Stromnetz.
