Bedienungsanleitung für Aschesauger Fieldmann FDU 201450-E

Vollständige Bedienungsanleitung für den Fieldmann FDU 201450-E Aschesauger. Enthält Anweisungen zur Montage, sicheren Bedienung, Filterreinigung und technische Spezifikationen.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Fieldmann FDU 201450-E ist ein Aschesauger mit 1400W Leistung und einem 50L Metallbehälter. Er ist ausschließlich für das Trockensaugen von kalter Asche (bis 40°C) bestimmt. S. 14, 18

Wichtigste Schritte

  • Montage des Geräts S. 16, 18
  • Filterreinigung S. 17

Erste Inbetriebnahme

  • Packen Sie das Gerät aus, montieren Sie die Rollen und den Schlauch gemäß der Abbildung, und stellen Sie sicher, dass der Filter installiert ist. S. 14, 16
Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Saugkraftverlust

Filter reinigen oder ersetzen.

S. 17

Wartung und Reset

  • Das Gerät verfügt über eine thermische Sicherung, die bei Überhitzung auslöst. Nach dem Abkühlen ist das Gerät wieder betriebsbereit. S. 33

Technische Daten

Parameter Wert Hinweis Seiten
Spannung / Frequenz 230V/50Hz Elektrische Anschlusswerte S. 18
Leistungsaufnahme 1400W Motorleistung S. 18
Behältervolumen 50L Kapazität des Metallbehälters S. 18
Gewicht 12.5kg Gesamtgewicht des Geräts S. 18

Wo es im PDF steht

  • Sicherheitshinweise S. 8, 9, 10, 11
  • Technische Daten S. 18
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Übersicht der Bauteile des Aschesaugers Seite 3 Düse und Gummilippe Seite 4

Wichtige Informationen aus der Anleitung

Der Fieldmann FDU 201450-E ist ein Aschesauger, der ausschließlich für das Trockensaugen von kalter Asche konzipiert ist. Vor der ersten Inbetriebnahme ist es zwingend erforderlich, die Sicherheitshinweise zu lesen. Das Gerät darf nicht für Flüssigkeiten, brennende oder glühende Materialien (über 40°C) verwendet werden.

Beschreibung des Geräts

Das Gerät besteht aus folgenden Hauptkomponenten:

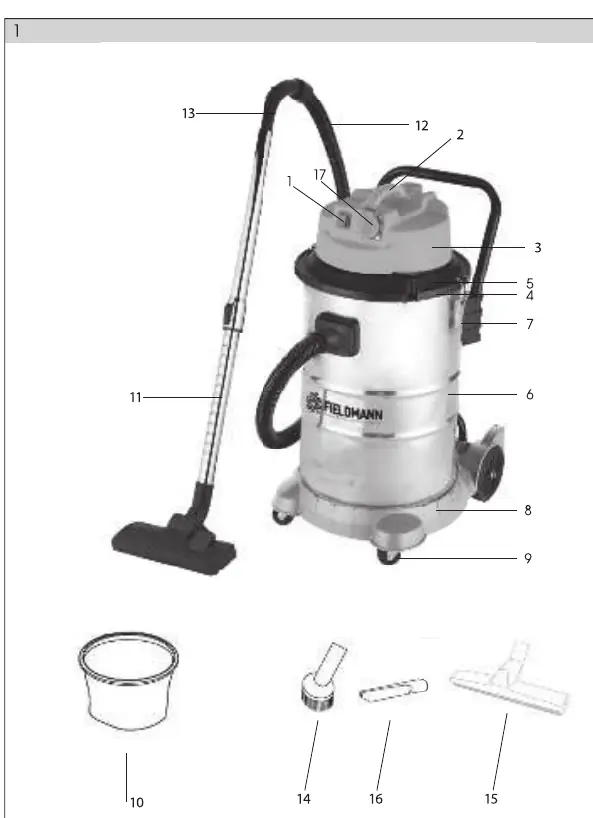

Übersicht der Bauteile des Aschesaugers
Übersicht der Bauteile des Aschesaugers
Düse und Gummilippe
Düse und Gummilippe
  • Schalter (Ein/Aus)
  • Motorabdeckung
  • Sammelbehälter (50L)
  • Filter
  • Schlauch und Aluminiumrohr
  • Fahrrollen

Montage

Vor der Montage oder Demontage von Zubehör muss der Netzstecker gezogen werden.

  1. Rollen: Befestigen Sie die vier mitgelieferten Rollen am Boden des Behälters.
  2. Schlauch: Verbinden Sie den flexiblen Schlauch mit dem Sauganschluss am oberen Teil des Geräts, bis er hörbar einrastet.
  3. Rohr: Stecken Sie das Aluminiumrohr auf den Schlauchgriff.

Bedienung

Das Gerät wird über den Schalter (I/0) am Gehäuse ein- und ausgeschaltet. Nach Beendigung der Arbeit schalten Sie das Gerät aus, ziehen den Netzstecker und leeren den Sammelbehälter.

Wartung und Filterreinigung

Der Filter sollte mindestens einmal monatlich oder bei spürbarem Saugkraftverlust gereinigt werden. Betreiben Sie das Gerät niemals ohne installierten Filter, da dies den Motor beschädigen kann. Der Filter darf nicht in der Spülmaschine gereinigt oder mit einem Haartrockner getrocknet werden. Die beste Methode ist das manuelle Ausklopfen.

Technische Daten

  • Spannung/Frequenz: 230V/50Hz
  • Leistungsaufnahme: 1400W
  • Behältervolumen: 50L
  • Max. Aschetemperatur: 40°C
  • Gewicht: 12,5kg
  • Schlauchlänge: 3m
  • Schallpegel: 80dB(A)

Sicherheitshinweise

Verwenden Sie das Gerät nicht in der Nähe von brennbaren Flüssigkeiten oder Gasen. Achten Sie darauf, dass das Netzkabel nicht über scharfe Kanten gezogen oder durch Türen eingeklemmt wird. Bei Überhitzung schaltet eine thermische Sicherung das Gerät automatisch ab. Lassen Sie den Motor in diesem Fall abkühlen.

Praktische Hilfe

Typische Probleme

Saugkraft verringert

Filter ist verschmutzt. Reinigen Sie den Filter manuell durch Ausklopfen.

Motorgeräusch lauter als üblich

Filter ist verstopft oder nicht korrekt installiert. Überprüfen und reinigen.

Gerät schaltet sich plötzlich ab

Die thermische Sicherung hat aufgrund von Überhitzung ausgelöst. Lassen Sie das Gerät abkühlen.

Vor der Verwendung

  • Prüfen Sie, ob alle Teile aus dem Lieferumfang vorhanden sind.
  • Stellen Sie sicher, dass der Filter korrekt installiert ist.
  • Überprüfen Sie das Netzkabel auf Beschädigungen.
  • Stellen Sie sicher, dass die Netzspannung 230V beträgt.
  • Achten Sie darauf, dass Ihre Hände trocken sind.
Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Leistungsaufnahme
1400W - Die elektrische Leistung des Motors.
Behältervolumen
50L - Kapazität des Metallbehälters für Asche.
Max. Aschetemperatur
40°C - Die Asche muss vor dem Saugen vollständig abgekühlt sein.

Abbildungen und Diagramme

  • Fig. 1: Übersicht der Bauteile (Schalter, Behälter, Rollen, Schlauch).
  • Fig. 2: Montageanleitung für Schlauch und Rollen.
  • Fig. 5: Schritte zur Demontage und Montage des Filters.

Modellkompatibilität

  • Nur für trockenes Saugen geeignet.
  • Nicht für Flüssigkeiten oder brennende Asche über 40°C verwenden.
