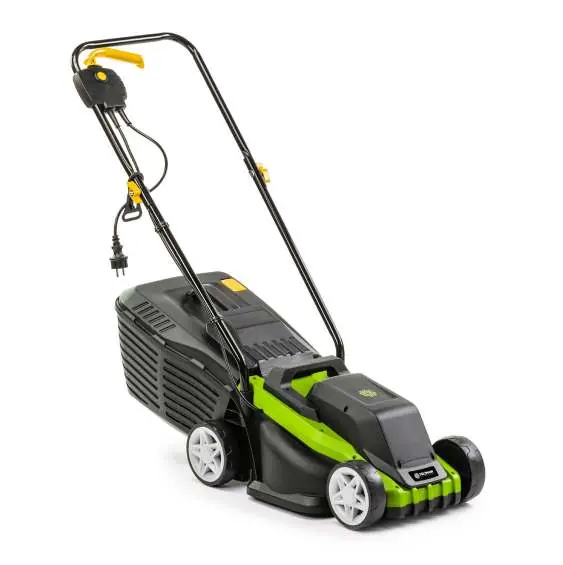

Bedienungsanleitung für Elektro-Rasenmäher Fieldmann FZR 2018-E
Schnellstartanleitung und Bedienungshinweise für den Elektro-Rasenmäher Fieldmann FZR 2018-E. Erfahren Sie alles über Montage, Betrieb, Schnitthöheneinstellung und Wartung.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Fieldmann FZR 2018-E ist ein elektrischer Rasenmäher mit 1000 W Leistung und 320 mm Schnittbreite. Er verfügt über eine 3-stufige Schnitthöhenverstellung (20/40/56 mm) und einen 30-Liter-Grasfangkorb. S. 14
Wichtigste Schritte
- Schnitthöhe einstellen S. 12
- Messer wechseln S. 15
Erste Inbetriebnahme
- Montage des Holms und Schaltergehäuses S. 10
- Montage der Räder und des Grasfangkorbs S. 11
Weitere 4 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Starke Vibrationen
Messer auf Beschädigungen prüfen, Schrauben nachziehen.
S. 7, 9Wartung und Reset
- Regelmäßige Wartung S. 15
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Leistung | 1000 W | Motorleistung | S. 14 |
| Schnittbreite | 320 mm | Länge des Messers | S. 14 |
| Schnitthöhe | 20/40/56 mm | 3 einstellbare Positionen | S. 14 |
| Gewicht | 8 kg | Prázdná hmotnost | S. 14 |
Wo es im PDF steht
- Sicherheitshinweise S. 4, 5, 7, 8
- Technische Daten S. 14
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung des Fieldmann FZR 2018-E Elektro-Rasenmähers. Vor der Inbetriebnahme müssen die Sicherheitshinweise gelesen werden. Das Gerät ist ausschließlich für den privaten Gebrauch bestimmt.
Sicherheitshinweise
- Verwenden Sie das Gerät niemals bei Regen oder auf nassem Gras.
- Stellen Sie sicher, dass das Netzkabel nicht beschädigt ist und halten Sie es während des Mähens vom Messer fern.
- Tragen Sie bei der Arbeit festes Schuhwerk und lange Hosen.
- Trennen Sie das Gerät immer vom Stromnetz, bevor Sie Wartungsarbeiten durchführen, das Messer prüfen oder den Grasfangkorb leeren.
- Achten Sie darauf, dass sich keine Personen oder Tiere im Arbeitsbereich aufhalten.
Montage
Der Rasenmäher wird in zerlegtem Zustand geliefert.
- Schaltergehäuse: Montieren Sie das Schaltergehäuse am oberen Teil des Holms.
- Holm: Verbinden Sie den oberen und unteren Teil des Holms mit den mitgelieferten Schrauben und Muttern. Befestigen Sie das Kabel mit den Kunststoffclips.
- Grasfangkorb: Montieren Sie den Griff am Korb und setzen Sie die Ober- und Unterteile zusammen.
- Räder: Setzen Sie die Räder auf die Achsen, sichern Sie diese mit Unterlegscheiben und Splinten und bringen Sie die Radkappen an.
Betrieb und Schnitthöheneinstellung
Die Schnitthöhe kann in 3 Positionen eingestellt werden (20 mm, 40 mm, 56 mm). Stellen Sie sicher, dass alle vier Räder auf die gleiche Höhe eingestellt sind. Mähen Sie immer in Bahnen und achten Sie darauf, das Kabel nicht zu überfahren.
Wartung und Pflege
Führen Sie regelmäßig eine Sichtprüfung durch, um sicherzustellen, dass das Messer nicht beschädigt oder locker ist. Bei Bedarf sollte das Messer von einer autorisierten Servicestelle geschärft oder ausgetauscht werden. Verwenden Sie bei Wartungsarbeiten am Messer immer Schutzhandschuhe.
Technische Daten
- Leistung: 1000 W
- Schnittbreite: 320 mm
- Schnitthöhe: 20/40/56 mm (3 Positionen)
- Volumen Grasfangkorb: 30 l
- Gewicht: 8 kg
Praktische Hilfe
Typische Probleme
Starke Vibrationen
Überprüfen Sie das Messer auf Beschädigungen, Fremdkörper oder Unwucht. Ziehen Sie alle Schrauben fest.
Mäher startet nicht
Überprüfen Sie die Stromversorgung und ob das Kabel korrekt angeschlossen ist.
Schlechtes Schnittbild oder Gras wird nicht aufgenommen
Überprüfen Sie, ob das Gras zu nass ist, das Messer stumpf ist oder der Grasfangkorb voll ist.
Vor der Verwendung
- Überprüfen Sie das Netzkabel auf Beschädigungen.
- Stellen Sie sicher, dass alle Schrauben und Muttern fest angezogen sind.
- Prüfen Sie den Zustand des Messers.
- Stellen Sie die gewünschte Schnitthöhe an allen Rädern ein.
- Entfernen Sie Fremdkörper aus dem Mähbereich.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Schnittbreite
- 320 mm Arbeitsbreite des Messers.
Abbildungen und Diagramme
- Obr. 1: Übersicht der Bauteile (Schalter, Holm, Räder, Korb).

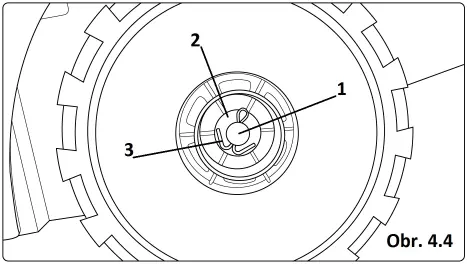

- Obr. 4.4: Montage der Räder mit Unterlegscheibe und Splint.
- Obr. 7: Korrekte Mähführung zur Vermeidung von Kabelbeschädigungen.
Modellkompatibilität
- Verwenden Sie nur Original-Ersatzteile.
- Das Gerät ist für den Anschluss an 230-240 V, 50 Hz ausgelegt.
