Bedienungsanleitung für Elektro-Rasenmäher Fieldmann FZR 2021-E

Schnellstartanleitung und Bedienungshinweise für den Elektro-Rasenmäher Fieldmann FZR 2021-E. Erfahren Sie alles über Montage, Schnitthöheneinstellung, Betrieb und Wartung.

PDF-Quelle: HU · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

  • Der Fieldmann FZR 2021-E ist ein elektrischer Rasenmäher mit 1200 W Leistung. Er bietet drei Schnitthöhen (20/38/56 mm) und eine Schnittbreite von 320 mm. Vor der ersten Nutzung müssen der Griff und der Grasfangkorb montiert werden. S. 1, 5, 9, 10

Wichtigste Schritte

  • Starten des Mähers S. 12
  • Schnitthöhe einstellen S. 11

Erste Inbetriebnahme

  • Montage des Griffs und Fangkorbs S. 9, 10
Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Mäher vibriert stark

Sofort ausschalten, Messer und Befestigungen prüfen.

S. 6, 8

Wartung und Reset

  • Messerwechsel S. 14

Technische Daten

Parameter Wert Hinweis Seiten
Leistung 1200 W Motorleistung S. 13
Schnittbreite 320 mm Messerlänge S. 13
Schnitthöhe 20/38/56 mm 3 Stufen S. 13
Gewicht 7,25 kg Leergewicht S. 13

Wo es im PDF steht

  • Sicherheitshinweise S. 3, 4, 6, 7
  • Technische Daten S. 13
Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken
Abbildungen anzeigen (4) Weniger anzeigen
Übersicht der Komponenten des Rasenmähers Seite 5 Montage der Räder Seite 10 Korrekte Mährichtung Seite 12 Messerwartung Schritt 1 Seite 15

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung des Elektro-Rasenmähers Fieldmann FZR 2021-E. Bitte lesen Sie die Sicherheitshinweise sorgfältig durch, bevor Sie das Gerät in Betrieb nehmen. Verwenden Sie das Gerät niemals bei Regen und achten Sie darauf, dass sich keine Personen oder Tiere im Arbeitsbereich aufhalten. Tragen Sie bei der Arbeit stets festes Schuhwerk und Gehörschutz.

Beschreibung des Geräts

Der Rasenmäher besteht aus folgenden Hauptkomponenten: oberer Griff, Schaltereinheit mit Sicherheitsknopf und Schalthebel, Grasfangkorb mit Füllstandsanzeige, Räder und das Mähgehäuse. Die genaue Anordnung entnehmen Sie bitte der Abbildung 1 in der Bedienungsanleitung.

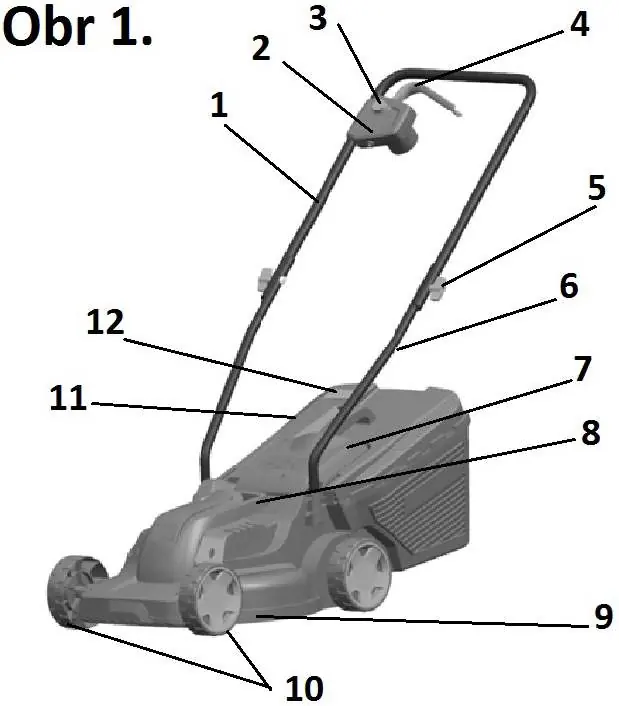

Übersicht der Komponenten des Rasenmähers
Übersicht der Komponenten des Rasenmähers

Montage

Der Rasenmäher wird in teilmontiertem Zustand geliefert.

  • Schaltereinheit: Montieren Sie die Schaltereinheit am oberen Griffteil gemäß Abbildung 2.1 bis 2.3.
  • Griff: Führen Sie das Kabelbefestigungshaken ein, montieren Sie das untere und obere Griffteil mit den beiliegenden Schrauben und Muttern und befestigen Sie den Griff am Gehäuse (Abbildungen 3.1 bis 3.3).
  • Grasfangkorb und Räder: Montieren Sie den Griff am Fangkorb. Die Räder werden auf die Achsen gesteckt, mit Unterlegscheiben und Splinten gesichert und mit Radkappen abgedeckt (Abbildungen 4.1 bis 4.4).

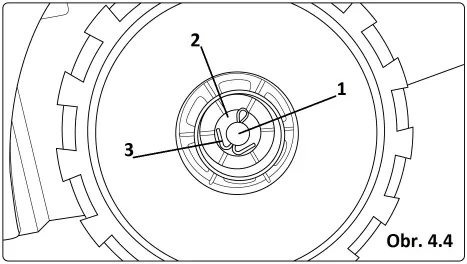

Montage der Räder
Montage der Räder

Betrieb

Schnitthöheneinstellung: Der Mäher verfügt über 3 Schnitthöhen: 20 mm, 38 mm und 56 mm. Stellen Sie sicher, dass der Mäher ausgeschaltet ist und das Messer stillsteht, bevor Sie die Höhe an den Radachsen anpassen. Achten Sie darauf, dass alle vier Räder auf die gleiche Höhe eingestellt sind.

Korrekte Mährichtung
Korrekte Mährichtung

Starten und Stoppen: Zum Starten drücken und halten Sie den Sicherheitsknopf und ziehen Sie dann den Schalthebel zum Griff. Zum Stoppen lassen Sie den Schalthebel einfach los. Starten Sie den Mäher nicht in hohem Gras.

Mähen: Mähen Sie nur trockenes Gras. Führen Sie das Kabel immer so, dass es nicht in den Schnittbereich gelangt (siehe Abbildung 7).

Wartung

Trennen Sie vor jeder Wartung oder Reinigung das Gerät vom Stromnetz.

  • Messerwechsel: Sollte das Messer beschädigt sein oder stumpf werden, kann es ausgetauscht werden. Verwenden Sie dazu einen 6-mm-Inbusschlüssel. Achten Sie beim Einbau auf die korrekte Richtung.
  • Reinigung: Halten Sie das Gerät sauber und prüfen Sie regelmäßig alle Schraubverbindungen auf festen Sitz.

Messerwartung Schritt 1
Messerwartung Schritt 1

Technische Daten

Der Mäher hat eine Leistungsaufnahme von 1200 W und eine Schnittbreite von 320 mm. Das Gewicht beträgt 7,25 kg. Der Grasfangkorb fasst 30 Liter.

Praktische Hilfe

Typische Probleme

Mäher startet nicht

Prüfen Sie die Stromversorgung und ob das Kabel korrekt angeschlossen ist.

Leistungsabfall beim Mähen

Prüfen Sie, ob das Gras zu nass ist oder der Auswurfkanal verstopft ist.

Starke Vibrationen

Schalten Sie das Gerät sofort aus und prüfen Sie das Messer auf Beschädigungen oder Unwucht.

Vor der Verwendung

  • Prüfen Sie das Netzkabel auf sichtbare Beschädigungen.
  • Stellen Sie sicher, dass alle Schrauben und Muttern fest angezogen sind.
  • Prüfen Sie den Grasfangkorb auf Risse oder Verschleiß.
  • Stellen Sie die gewünschte Schnitthöhe an allen vier Rädern ein.
  • Tragen Sie festes Schuhwerk und Gehörschutz.
Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Leistungsaufnahme
1200 W Motorleistung für den Betrieb.
Schnittbreite
320 mm Arbeitsbreite des Messers.
Fangkorbvolumen
30 Liter Fassungsvermögen.

Abbildungen und Diagramme

  • Obr 1: Übersicht der Komponenten (Griff, Schalter, Korb, Räder).
  • Obr 4.4: Montage der Räder mit Unterlegscheibe und Splint.
  • Obr 7: Korrekte Mährichtung zur Vermeidung von Kabelbeschädigungen.

Modellkompatibilität

  • Verwenden Sie nur Original-Ersatzteile.
  • Das Verlängerungskabel sollte 30 Meter nicht überschreiten, um Leistungsverluste zu vermeiden.
