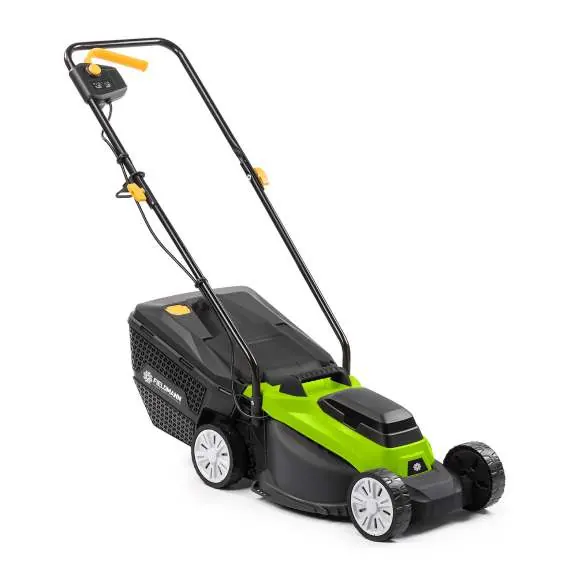

Bedienungsanleitung für Elektro-Rasenmäher Fieldmann FZR 2023-E

Schnellstartanleitung und Bedienungshilfe für den Elektro-Rasenmäher Fieldmann FZR 2023-E. Erfahren Sie alles über Montage, Schnitthöheneinstellung, sicheren Betrieb und Wartung.

PDF-Quelle: English · Zusammenfassung: Deutsch

Schnelle Antworten aus der Anleitung

Kurze Antwort

Der Fieldmann FZR 2023-E ist ein Elektro-Rasenmäher mit 1200 W Leistung. Er wird durch Drücken des Sicherheitsknopfes und Ziehen des Starthebels bedient. Die Schnitthöhe ist in drei Stufen (30, 50, 70 mm) einstellbar. S. 6, 12, 13

Wichtigste Schritte

Montage des Griffs S. 10
Einstellen der Schnitthöhe S. 12
Messerwechsel S. 15

Erste Inbetriebnahme

Montieren Sie den Griff und die Start-Einheit, befestigen Sie den Grasfangkorb und montieren Sie die Räder gemäß den Abbildungen. S. 10, 11

Weitere 4 Antworten anzeigen Weniger anzeigen

Probleme und Lösungen

Übermäßige Vibrationen

Überprüfen Sie das Messer und die Befestigungselemente auf Schäden oder lockere Teile.

S. 7, 9

Wartung und Reset

Regelmäßige Inspektion des Messers und der Befestigungsschrauben. Messer bei Bedarf schärfen oder ersetzen. S. 15

Technische Daten

Parameter	Wert	Hinweis	Seiten
Leistungsaufnahme	1200 W	Motorleistung	S. 14
Schnittbreite	320 mm	Breite des Mähdecks	S. 14
Schnitthöhe	30/50/70 mm	3 einstellbare Positionen	S. 14
Gewicht	6.2 kg	Leergewicht	S. 14
Schallleistungspegel	96 dB(A)	Garantierter LwA	S. 14

Wo es im PDF steht

Sicherheitshinweise S. 4, 5, 7, 8
Technische Daten S. 14

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Bild zum Vergrößern anklicken

Abbildungen anzeigen (4) Weniger anzeigen

Seite 1

Seite 11

Seite 13

Seite 15

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Informationen für den sicheren Betrieb und die Wartung des Elektro-Rasenmähers Fieldmann FZR 2023-E. Vor der ersten Inbetriebnahme ist es zwingend erforderlich, das Gerät vollständig zu montieren und die Sicherheitshinweise zu lesen. Der Mäher ist für den Einsatz in privaten Gärten konzipiert und darf nicht bei Regen oder auf nassem Gras verwendet werden.

Montage

Der Rasenmäher wird zerlegt geliefert. Befolgen Sie diese Schritte:

Start-Einheit: Montieren Sie die Start-Einheit am oberen Teil des Griffs gemäß Abbildung 2.1 bis 2.3.
Griff: Schieben Sie den Kabelhaken auf den oberen Teil des Griffs. Verbinden Sie Ober- und Unterteil des Griffs mit den mitgelieferten Schrauben und Flügelmuttern. Befestigen Sie den Griff am Gehäuse.
Grasfangkorb: Montieren Sie den Griff am oberen Teil des Grasfangkorbs. Verbinden Sie Ober- und Unterteil des Korbs. Zum Einhängen muss die hintere Schutzabdeckung des Mähers angehoben werden.
Räder: Setzen Sie die Räder auf die Achsen, sichern Sie diese mit Unterlegscheiben und Splinten und bringen Sie die Radabdeckungen an.

Betrieb

Vor dem Starten des Mähers ist der Arbeitsbereich von Fremdkörpern zu befreien. Achten Sie darauf, dass das Netzkabel nicht in den Bereich des Messers gelangt.

Schnitthöheneinstellung

Die Schnitthöhe kann in drei Positionen unabhängig an den Vorder- und Hinterrädern eingestellt werden:

Position 1: 30 mm
Position 2: 50 mm
Position 3: 70 mm

Stellen Sie sicher, dass alle vier Räder auf die gleiche Höhe eingestellt sind.

Starten und Stoppen

Zum Starten drücken und halten Sie den Sicherheitsknopf und ziehen Sie dann den Starthebel zum Griff. Zum Stoppen lassen Sie den Starthebel einfach los. Beachten Sie, dass das Messer nach dem Ausschalten noch einige Sekunden nachläuft.

Wartung und Messerwechsel

Vor jeder Wartung oder Reinigung muss der Netzstecker gezogen werden. Überprüfen Sie regelmäßig alle Schrauben und Muttern auf festen Sitz.

Messerwechsel:

Trennen Sie das Gerät vom Stromnetz.
Drehen Sie den Mäher um.
Sichern Sie das Messer gegen Bewegung (z. B. mit einem Schraubendreher).
Lösen Sie die zwei Schrauben des Messers mit einem 6-mm-Inbusschlüssel gegen den Uhrzeigersinn.
Entfernen Sie das alte Messer und setzen Sie ein neues ein. Achten Sie auf die korrekte Ausrichtung.
Ziehen Sie die Schrauben fest an.

Sicherheitshinweise

Verwenden Sie das Gerät nur mit einem Fehlerstromschutzschalter (RCD) mit einem maximalen Fehlerstrom von 30 mA.
Mähen Sie bei Hanglagen immer quer zum Hang, niemals auf und ab.
Tragen Sie bei der Arbeit festes Schuhwerk und lange Hosen.
Halten Sie Kinder und Haustiere vom Arbeitsbereich fern.
Bei übermäßigen Vibrationen oder Kontakt mit Fremdkörpern ist das Gerät sofort zu stoppen und zu überprüfen.

Praktische Hilfe

Typische Probleme

Mäher vibriert stark

Überprüfen Sie das Messer auf Beschädigungen oder Unwucht. Stellen Sie sicher, dass alle Schrauben fest angezogen sind.

Messer trifft auf Fremdkörper

Schalten Sie den Mäher sofort aus, ziehen Sie den Netzstecker und prüfen Sie das Messer sowie die Befestigung auf Schäden.

Mäher startet nicht

Überprüfen Sie die Stromverbindung und ob der Sicherheitsknopf korrekt gedrückt wurde, bevor der Starthebel gezogen wird.

Vor der Verwendung

Prüfen Sie das Netzkabel auf Beschädigungen.
Stellen Sie sicher, dass alle Schrauben und Muttern fest angezogen sind.
Kontrollieren Sie den Zustand des Messers.
Stellen Sie sicher, dass der Grasfangkorb korrekt eingehängt ist.
Tragen Sie geeignetes Schuhwerk und Gehörschutz.

Mehr anzeigen Weniger anzeigen

Technische Daten in der Praxis

Leistungsaufnahme: 1200 W - Motorleistung für den Betrieb.
Schnittbreite: 320 mm - Die Breite des gemähten Streifens.
Grasfangkorb: 30 Liter Fassungsvermögen.

Abbildungen und Diagramme

Abbildung 2.1-2.3: Montage der Start-Einheit am Griff.
Abbildung 3.1-3.3: Montage des Griffs am Gehäuse.
Abbildung 4.4: Montage der Räder mit Splint.
Abbildung 7: Korrekte Mährichtung weg vom Netzkabel.
Abbildung 8.1-8.2: Messerwechsel mit Inbusschlüssel.

Modellkompatibilität

Verwenden Sie nur Original-Ersatzteile.
Das Netzkabel sollte 30 m nicht überschreiten, um Leistungsverlust zu vermeiden.
