Montage- und Bedienungsanleitung für Fiamma Carry-Bike CL

Wichtige Informationen aus der Anleitung

Diese Anleitung beschreibt die Montage und Nutzung des Fiamma Carry-Bike CL Fahrradträgers für Wohnmobile. Vor der Installation ist es zwingend erforderlich, die Stabilität der Fahrzeugwand oder -tür zu prüfen, um die Festigkeit der Ankerpunkte zu gewährleisten. Bei Zweifeln oder Fragen zur Kompatibilität wenden Sie sich bitte an Ihren Händler. Die Installation sollte durch qualifiziertes Personal unter Einhaltung lokaler Vorschriften erfolgen.

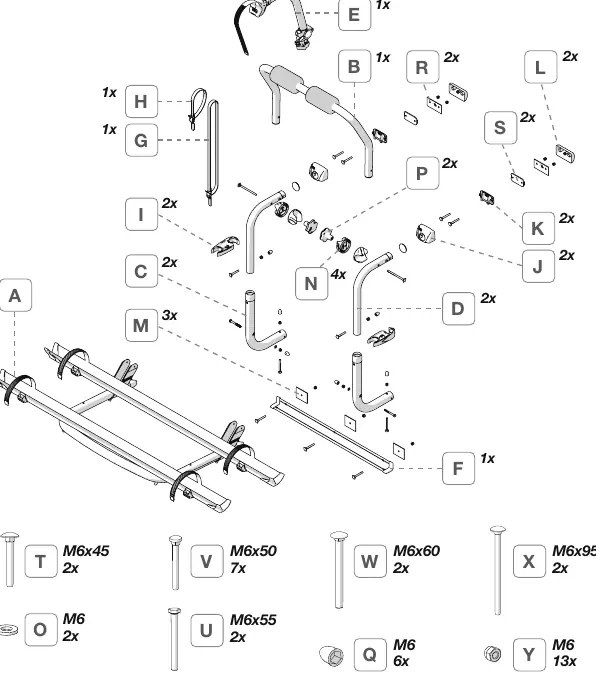

Lieferumfang und Vorbereitung

Überprüfen Sie nach dem Auspacken, ob alle Teile unbeschädigt sind. Der Lieferumfang umfasst verschiedene Halterungen, Rohre, Schrauben und Befestigungselemente. Stellen Sie sicher, dass Sie über das notwendige Werkzeug verfügen, um die Montage gemäß den Abbildungen durchzuführen.

Montage des Fahrradträgers

Die Montage erfolgt in mehreren Schritten:

• Vorbereitung: Prüfen Sie die stärksten Punkte an der Fahrzeugwand für die Befestigung der Halterungen.

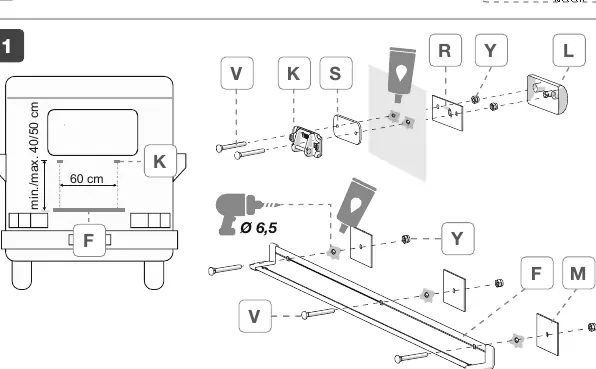

• Halterungen: Montieren Sie die Halterungen (K, S, R, L) an der Fahrzeugwand. Verwenden Sie dazu die entsprechenden Schrauben und Dichtungen.
• Rahmenmontage: Setzen Sie die Rahmenrohre (B, C, D) zusammen und sichern Sie diese mit den mitgelieferten Schrauben (X, N, P).
• Gabelbefestigung: Bei der Befestigung der Gabel am Rohr ist darauf zu achten, dass diese nicht komplett festgezogen wird. Lassen Sie einen Abstand von 2 mm.
• Endmontage: Sichern Sie alle Verbindungen mit den Muttern (Y) und Abdeckkappen (Q).

Bedienung und Beladung

Beachten Sie bei der Beladung folgende Punkte:

• Gewichtsverteilung: Die schwersten Fahrräder müssen immer in den Schienen platziert werden, die der Fahrzeugwand am nächsten liegen.
• Stabilität: Achten Sie darauf, dass die Fahrräder gleichmäßig verteilt sind.
• Lenker: Es wird empfohlen, die Lenker der Fahrräder zu drehen, um Schäden an der Fahrzeugwand zu vermeiden.

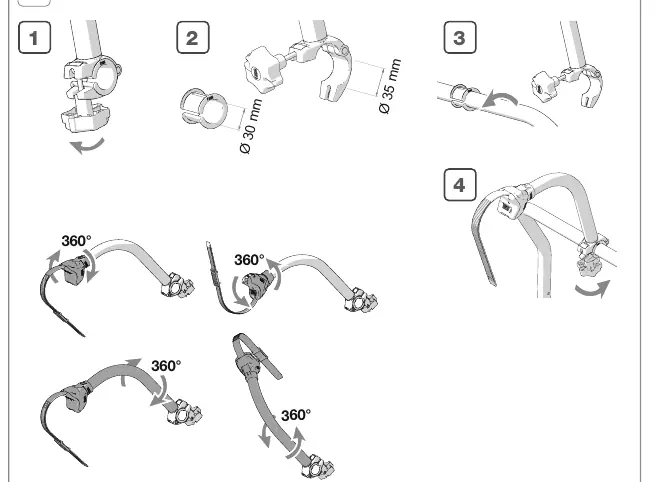

• Sicherung: Verwenden Sie die mitgelieferten Riemen, um die Fahrräder sicher am Träger zu befestigen.

Sicherheit und Wartung

Sicherheit hat beim Transport von Fahrrädern oberste Priorität:

• Fahrverhalten: Passen Sie Ihre Geschwindigkeit den Verkehrsbedingungen und der Ladung an. Beachten Sie, dass sich das Fahrverhalten, insbesondere beim Rückwärtsfahren, ändert.
• Regelmäßige Prüfung: Kontrollieren Sie die Befestigung des Fahrradträgers regelmäßig, insbesondere nach den ersten Kilometern und vor sowie nach langen Fahrten.
• Verschleißteile: Überprüfen Sie regelmäßig die Gummiteile unter den Halterungen sowie die Riemen. Ersetzen Sie diese sofort, wenn sie porös oder abgenutzt sind.
• Anhängerbetrieb: Stellen Sie sicher, dass die Anhängerkupplung zugänglich bleibt und die Winkelbeweglichkeit des Anhängers gemäß DIN 74058 gewährleistet ist.

Technische Daten

Der Fiamma Carry-Bike CL ist für den Transport von bis zu 3 Fahrrädern ausgelegt. Die maximale Traglast beträgt 50 kg. Die zulässige Höchstgeschwindigkeit mit montiertem Träger liegt bei 130 km/h.
