Montage- und Gebrauchsanleitung für Fiamma Carry-Bike Caravan Universal
Schnellstartanleitung und Montagehilfe für den Fiamma Carry-Bike Caravan Universal. Erfahren Sie, wie Sie den Fahrradträger sicher montieren, beladen und warten.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Der Fiamma Carry-Bike Caravan Universal ist ein Fahrradträger für Wohnwagen. Beachten Sie vor der Montage unbedingt die Kompatibilität mit Ihrem Fahrzeug. Die maximale Traglast beträgt 35 kg für maximal 2 Fahrräder. Stellen Sie sicher, dass die Fahrzeugwand oder -tür ausreichend stabil ist, um die Ankerpunkte zu halten; andernfalls sind Verstärkungsmaßnahmen erforderlich.
Lieferumfang und Montagevorbereitung
Prüfen Sie vor Beginn der Montage, ob alle Einzelteile unbeschädigt sind. Der Lieferumfang umfasst verschiedene Halterungen, Schrauben und Befestigungselemente. Benötigtes Werkzeug: Bohrer (Ø 4mm), Schraubendreher und Gabelschlüssel.
Montageanleitung
Die Montage erfolgt in mehreren Schritten:
- Schritt 1: Positionierung der oberen Halterungen (E, F, G) an der Fahrzeugwand. Bohren Sie die Löcher (Ø 4mm) und befestigen Sie die Halterungen.
- Schritt 2-3: Zusammenbau der vertikalen Rohre (A, B, C, D) und Montage der unteren Halterungen (O, Q).
- Schritt 4-5: Fixierung der Struktur am Fahrzeug.
- Schritt 6: Montage der Gabeln. Wichtig: Die Gabel nicht komplett am Rohr festziehen, lassen Sie einen Abstand von 2 mm.

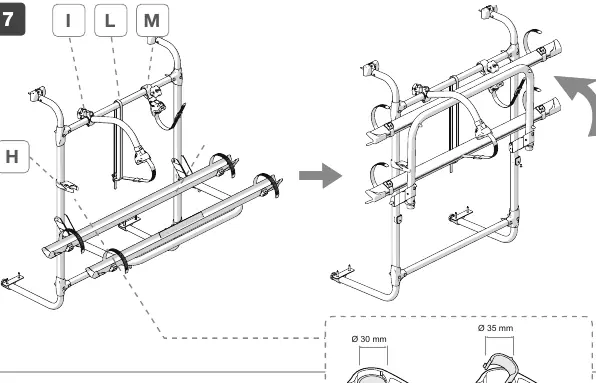

- Schritt 7: Montage der Fahrradhalterungen (Bike-Block) und Sicherung der Schienen.
Sicherheitshinweise und Beladung
Beachten Sie beim Beladen folgende Punkte:
- Verteilen Sie das Gewicht gleichmäßig.
- Platzieren Sie die schwersten Fahrräder möglichst nah an der Fahrzeugwand.
- Überschreiten Sie niemals die zulässige Achslast des Fahrzeugs.
- Achten Sie auf die maximale Fahrzeuglänge und -breite.
- Signalieren Sie überstehende Lasten mit einem entsprechenden Warnschild.
- Passen Sie Ihre Fahrweise an, insbesondere bei Rückwärtsmanövern, falls das Fahrzeug mit Parksensoren ausgestattet ist.
Wartung und Pflege
Überprüfen Sie regelmäßig die Befestigung des Fahrradträgers, insbesondere nach den ersten Kilometern nach der Montage sowie vor und nach langen Fahrten. Kontrollieren Sie regelmäßig die Gummiteile unter den Halterungen sowie die Riemen. Sollten diese porös oder abgenutzt sein, müssen sie sofort ersetzt werden.
Fehlerbehebung und Kontakt
Bei Problemen oder Fragen wenden Sie sich bitte an Ihren Händler. Halten Sie für Rückfragen die Daten vom Typenschild des Produkts bereit. Ersatzteilzeichnungen finden Sie auf der offiziellen Fiamma-Webseite.
Herstellerinformationen
Fiamma SpA
Praktische Hilfe
Typische Probleme
Beschädigungen nach dem Transport
Prüfen Sie alle Einzelteile sofort nach Erhalt auf Verformungen oder Brüche.
Instabile Befestigung
Stellen Sie sicher, dass die Fahrzeugwand stabil genug ist. Verstärken Sie die Ankerpunkte bei Bedarf.
Gabel lässt sich nicht festziehen
Die Gabel darf nicht komplett festgezogen werden; lassen Sie zwingend 2 mm Abstand zum Rohr.
Vor der Verwendung
- Prüfen, ob alle Teile unbeschädigt sind
- Kompatibilität mit dem Fahrzeug sicherstellen
- Stabilität der Fahrzeugwand/Tür prüfen
- Werkzeug bereitlegen (Bohrer, Schraubendreher)
- Gewichtsverteilung der Fahrräder planen
Technische Daten in der Praxis
- Max. Traglast
- 35 kg Gesamtgewicht
- Max. Fahrräder
- 2 Fahrräder
- Abstand Gabel/Rohr
- 2 mm Platz lassen, nicht komplett festziehen
Abbildungen und Diagramme
- Explosionszeichnung der Teile auf Seite 2 zur Identifikation der Komponenten
- Montageschritte 1-6 zeigen den Aufbau und die Befestigung am Fahrzeug
- Seite 8 zeigt die Montage der Bike-Block Halterungen
Modellkompatibilität
- Nur für kompatible Fahrzeuge geeignet
- Wand/Tür muss stabil genug für die Ankerpunkte sein
- Nicht die zulässige Achslast überschreiten
