Montageanleitung für Fahrradträger Fiamma Carry-Bike VW T2
Schnellstartanleitung für den Fiamma Carry-Bike VW T2 Fahrradträger. Enthält wichtige Informationen zur Montage, Sicherheitshinweise, Beladungsgrenzen und Wartungstipps für eine sichere Nutzung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Gebrauchsanweisungen für den Fiamma Carry-Bike VW T2. Vor der Montage ist sicherzustellen, dass keine Teile während des Transports beschädigt wurden. Es wird empfohlen, die Installation durch qualifiziertes Fachpersonal unter Einhaltung der lokalen Vorschriften durchführen zu lassen. Die maximale Traglast beträgt 35 kg.
Montage und Installation
Die Montage erfolgt in mehreren Schritten:
- Überprüfen Sie den Lieferumfang anhand der Abbildungen.
- Befestigen Sie die Halterungen gemäß den detaillierten Zeichnungen (Schritte 1-4).
- Achten Sie beim Festziehen der unteren Halterungen darauf, die Struktur nach unten zu ziehen, um einen festen Sitz zu gewährleisten.
- Stellen Sie sicher, dass der Träger fest am Fahrzeug sitzt und sich nicht verschieben kann.
Gebrauch und Sicherheit
Beachten Sie bei der Nutzung folgende Sicherheitsregeln:
- Die maximale Geschwindigkeit beträgt 130 km/h.
- Die maximale Traglast von 35 kg darf nicht überschritten werden.
- Das schwerste Fahrrad sollte immer in der Nähe der Fahrzeugwand platziert werden, um eine gleichmäßige Gewichtsverteilung zu gewährleisten.
- Überprüfen Sie regelmäßig den festen Sitz des Fahrradträgers, insbesondere nach den ersten Kilometern und nach langen Fahrten.
- Stellen Sie sicher, dass die Heckklappe bei montiertem Träger nicht das Dach oder andere Fahrzeugteile berührt.
- Fahrradabdeckungen (Bike Cover) sind bei diesem Modell nicht zulässig.
Wartung und Problemlösung
Überprüfen Sie regelmäßig, ob die Gurte fest sitzen und sich die Halterungen nicht verschoben haben. Ersetzen Sie verschlissene Komponenten sofort. Bei Problemen wenden Sie sich bitte an Ihren lokalen Händler und halten Sie die Daten vom Typenschild bereit (Modell, Seriennummer).
Technische Daten
Maximale Traglast: 35 kg. Maximale Anzahl der Fahrräder: 2. Gewicht des Trägers: ca. 7 kg. Maximale Geschwindigkeit: 130 km/h.
Herstellerinformationen
Fiamma SpA
Praktische Hilfe
Typische Probleme
Fahrradträger sitzt nicht fest
Überprüfen Sie, ob die unteren Halterungen korrekt befestigt sind und die Struktur nach unten gezogen wurde.
Heckklappe lässt sich nicht öffnen oder stößt an
Stellen Sie sicher, dass der Träger korrekt montiert ist und beim Öffnen der Klappe keine Kollision mit dem Dach oder Anbauteilen erfolgt.
Beschädigung durch Vibrationen
Entfernen Sie Zubehör wie Kindersitze oder Körbe von den Fahrrädern während des Transports.
Vor der Verwendung
- Prüfen Sie, ob alle Teile unbeschädigt sind.
- Stellen Sie sicher, dass die Heckklappe stabil genug für die Montage ist.
- Überprüfen Sie die maximale Traglast von 35 kg.
- Stellen Sie sicher, dass die Fahrräder gleichmäßig verteilt sind.
- Kontrollieren Sie den festen Sitz aller Gurte und Halterungen.
Technische Daten in der Praxis
- Maximale Traglast
- 35 kg Gesamtgewicht für den Fahrradträger.
- Maximale Geschwindigkeit
- 130 km/h bei montiertem Träger.
- Gewicht des Trägers
- Ca. 7 kg Eigengewicht.
Abbildungen und Diagramme

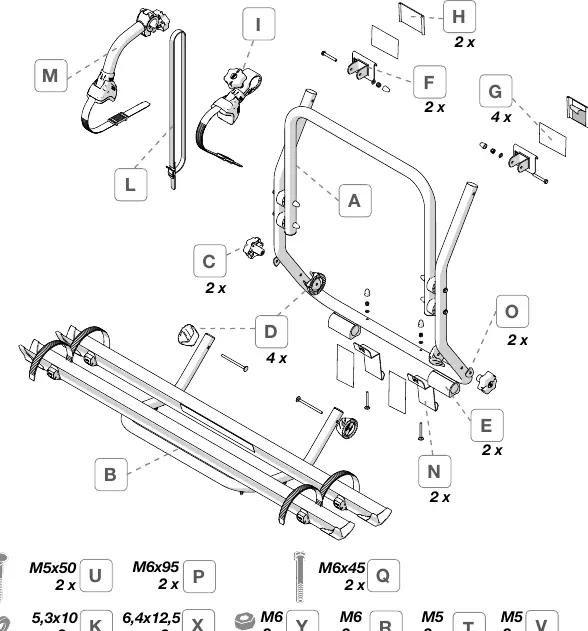

- Seite 2 zeigt die Explosionszeichnung aller Einzelteile und Schrauben.
- Seite 5-8 zeigen die schrittweise Montage der Halterungen am Fahrzeug.

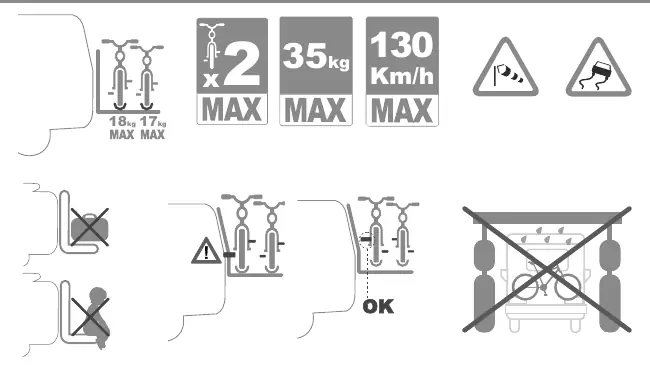

- Seite 11 zeigt die korrekte Beladung und Sicherheitsabstände.
Modellkompatibilität
- Speziell für Volkswagen T2 entwickelt.
- Fahrradabdeckungen (Bike Cover) sind nicht erlaubt.
