Bedienungsanleitung für Fiamma Carry-Bike Caravan Active E-Bike Fahrradträger
Schnellstartanleitung für den Fiamma Carry-Bike Caravan Active E-Bike Fahrradträger. Erfahren Sie alles über Montage, sichere Beladung, Gewichtsbeschränkungen und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Montage- und Betriebsanweisungen für den Fiamma Carry-Bike Caravan Active E-Bike Fahrradträger. Die Installation sollte von qualifiziertem Personal unter Einhaltung lokaler Vorschriften durchgeführt werden. Überprüfen Sie bei Erhalt das Paket auf Transportschäden. Der Träger ist für den Transport von maximal 2 E-Bikes mit einem Gesamtgewicht von bis zu 60 kg ausgelegt.
Montage und Installation
Die Montage erfolgt in mehreren Schritten:

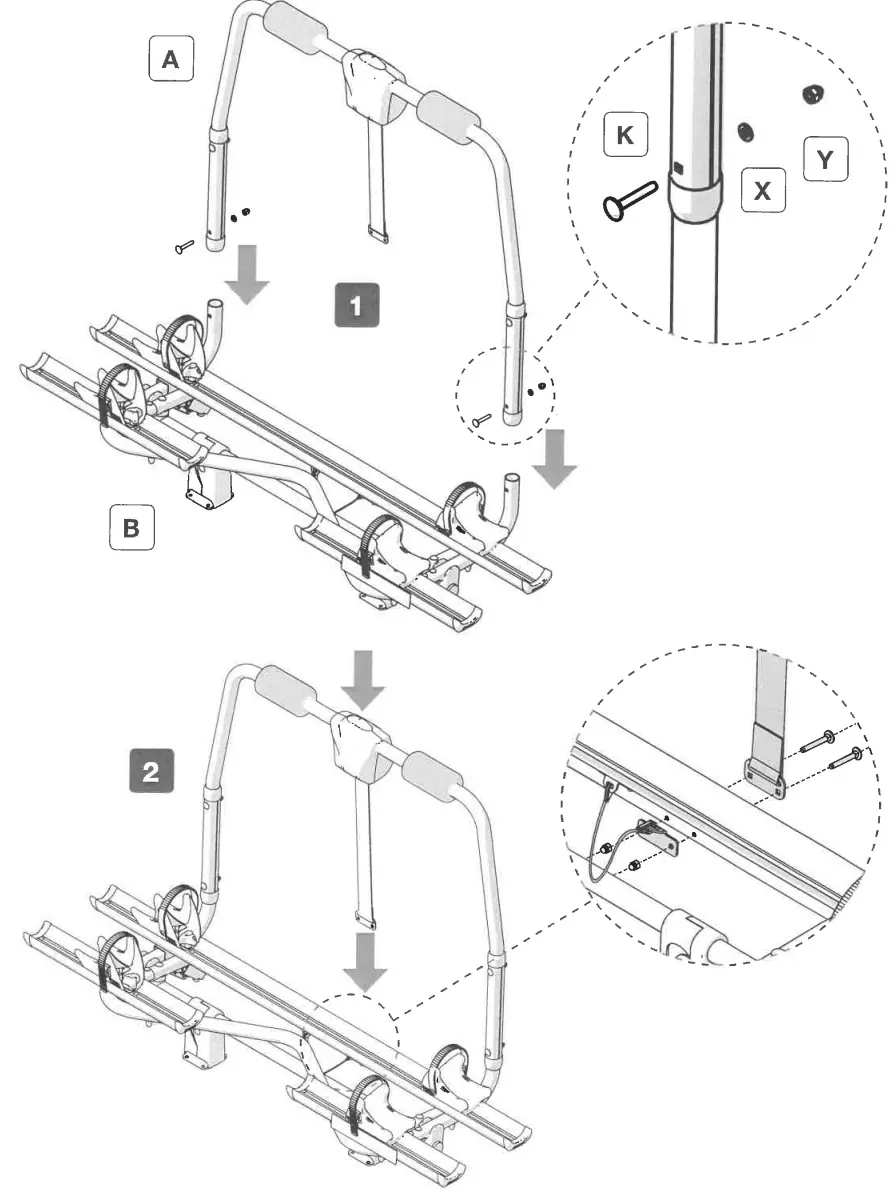

- Verbinden Sie die Hauptstruktur (A) mit der Basis (B) unter Verwendung der Schrauben K, Unterlegscheiben X und Muttern Y.
- Befestigen Sie die Sicherheitsgurte an der Struktur.

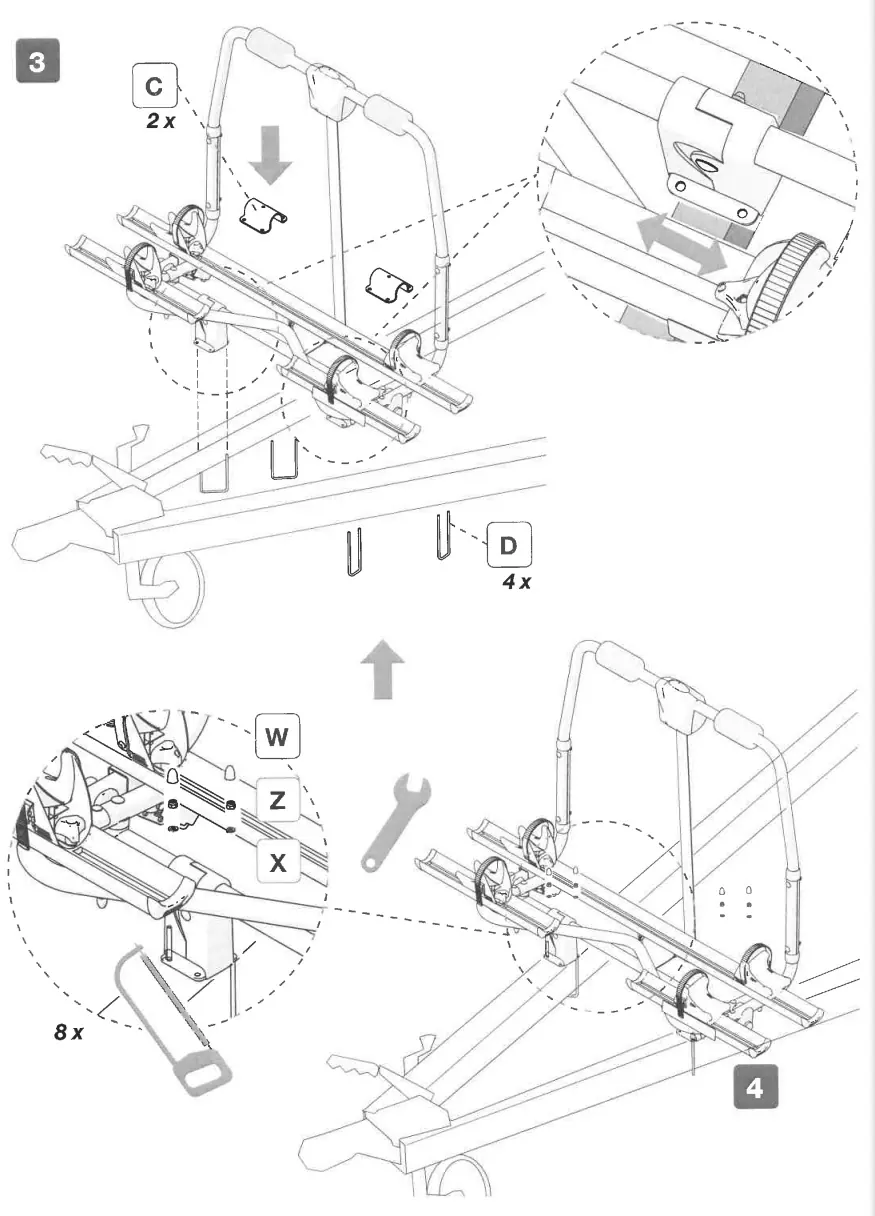

- Montieren Sie die Halterungen (C) und U-Bügel (D) an der Deichsel.
- Sichern Sie die Verbindungen mit den mitgelieferten Schrauben und Muttern (W, Z, X).

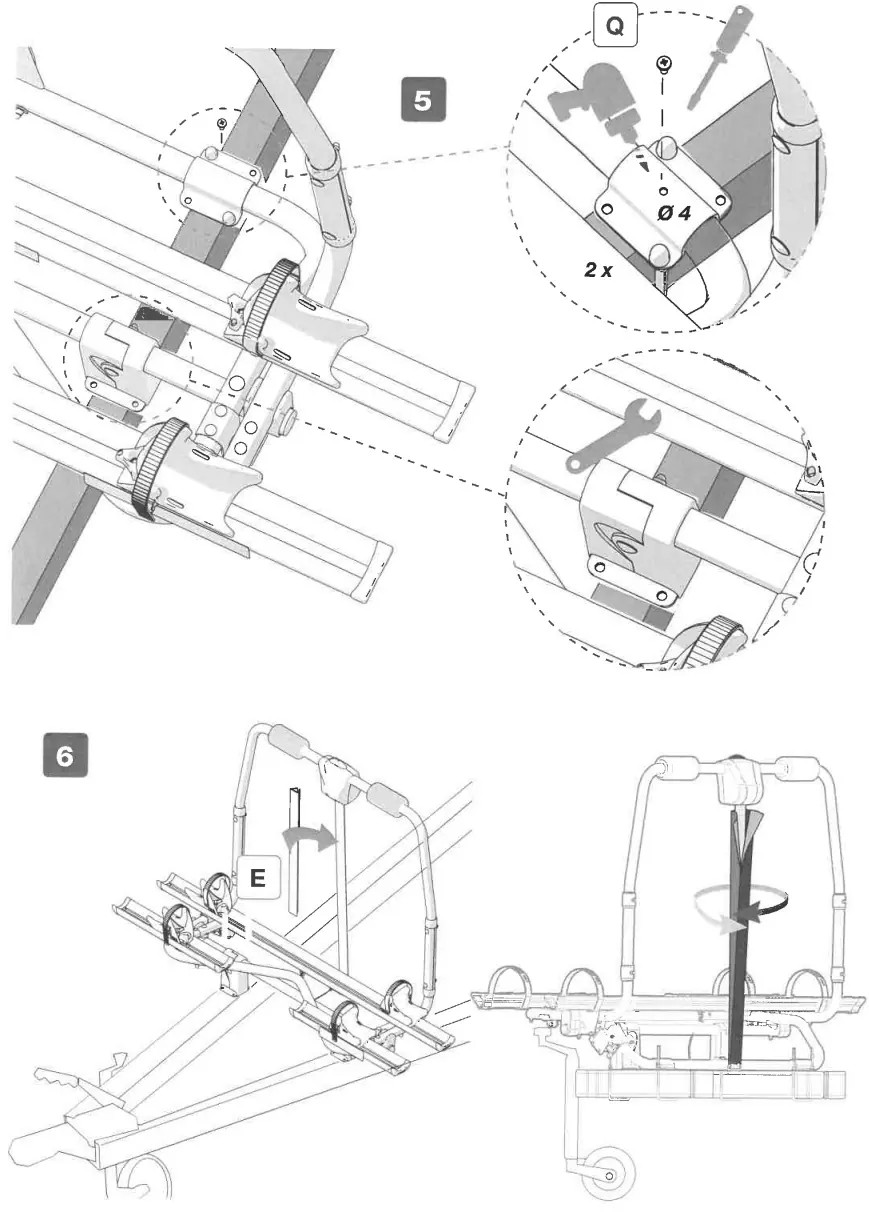

- Verwenden Sie die Schrauben (Q) zur Fixierung der Halterungen.
- Installieren Sie die vertikale Stütze (E) und spannen Sie die Gurte.
Betrieb und Beladung

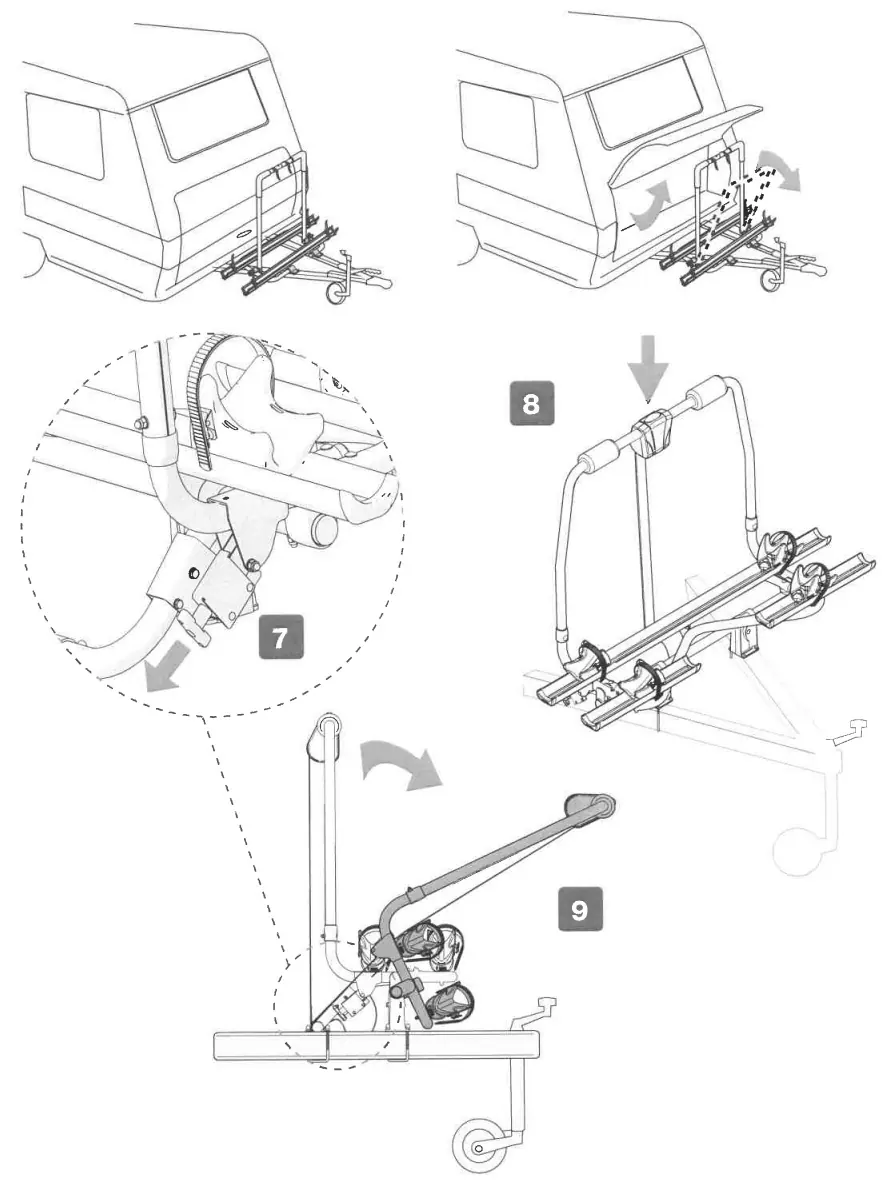

Der Fahrradträger ermöglicht den Zugriff auf den Stauraum des Wohnwagens durch Umklappen des Trägers. Stellen Sie sicher, dass die Fahrräder korrekt mit den Bike-Blocks (F) und den Radriemen gesichert sind. Entfernen Sie vor dem Transport die Batterien aus den E-Bikes, um das Gewicht zu reduzieren und die Sicherheit zu erhöhen.
Sicherheitshinweise

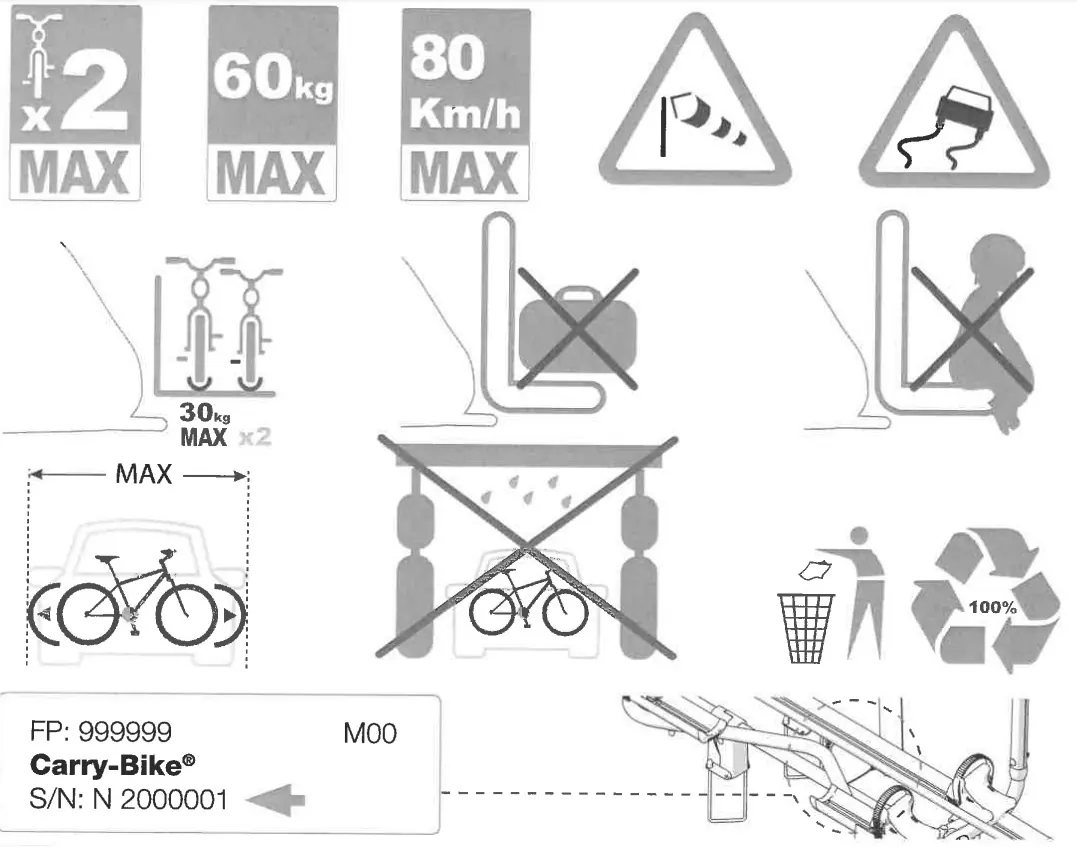

- Maximale Traglast: 60 kg.
- Maximale Anzahl Fahrräder: 2.
- Maximale Geschwindigkeit: 80 km/h.
- Überprüfen Sie regelmäßig den festen Sitz aller Schrauben, insbesondere nach den ersten Kilometern.
- Achten Sie beim Rückwärtsfahren auf den Träger, insbesondere wenn ein Einparksystem vorhanden ist.
- Stellen Sie sicher, dass die Anhängerkupplung jederzeit zugänglich bleibt.
Wartung
Überprüfen Sie regelmäßig den Zustand der Gurte und Halterungen. Ersetzen Sie verschlissene Komponenten sofort. Modifizieren Sie das Produkt nicht. Ersatzteilzeichnungen finden Sie auf der offiziellen Website unter fiamma.it.
Offizielle Quellen aus der Anleitung
Herstellerinformationen
Fiamma SpA
Praktische Hilfe
Typische Probleme
Transportschäden am Produkt
Überprüfen Sie bei Erhalt das Paket auf Schäden oder Verformungen. Kontaktieren Sie bei Problemen Ihren Händler.
Unsicherer Halt während der Fahrt
Überprüfen Sie regelmäßig die Befestigung, insbesondere nach den ersten Kilometern, und stellen Sie sicher, dass die Gurte nicht locker sind.
Eingeschränkte Mobilität der Anhängerkupplung
Stellen Sie sicher, dass die Anhängerkupplung zugänglich bleibt und die Bewegungsfreiheit gemäß DIN 74058 gewährleistet ist.
Vor der Verwendung
- Prüfen Sie, ob alle Teile gemäß der Stückliste vorhanden sind.
- Stellen Sie sicher, dass die Montage durch qualifiziertes Personal erfolgt ist.
- Entfernen Sie die Batterien aus den E-Bikes vor dem Beladen.
- Prüfen Sie, ob die Gurte fest sitzen und die Halterungen nicht beschädigt sind.
- Stellen Sie sicher, dass die maximale Traglast von 60 kg nicht überschritten wird.
Technische Daten in der Praxis
- Maximale Traglast
- 60 kg insgesamt für maximal 2 E-Bikes.
- Maximale Geschwindigkeit
- 80 km/h während der Fahrt mit montierten Fahrrädern.
Abbildungen und Diagramme

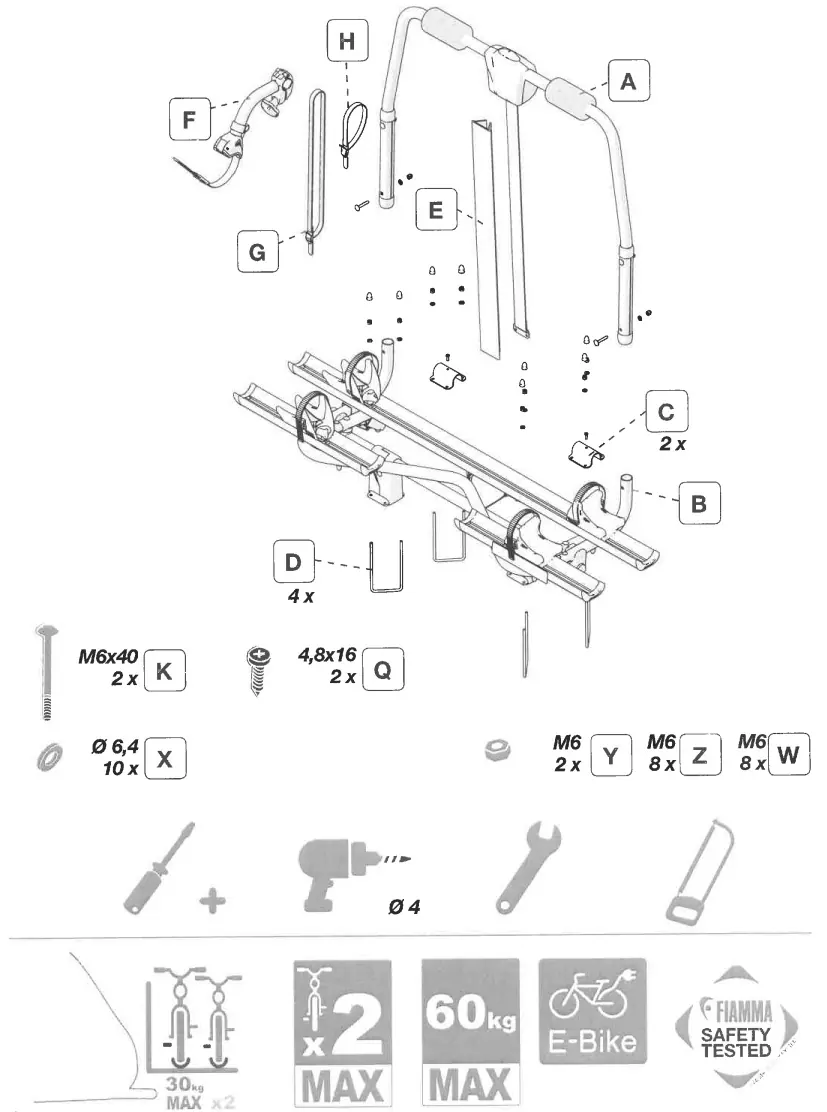

- Die Explosionszeichnung zeigt die Zuordnung der Schrauben (K, Q) und Muttern (Y, Z, W) zu den jeweiligen Bauteilen.

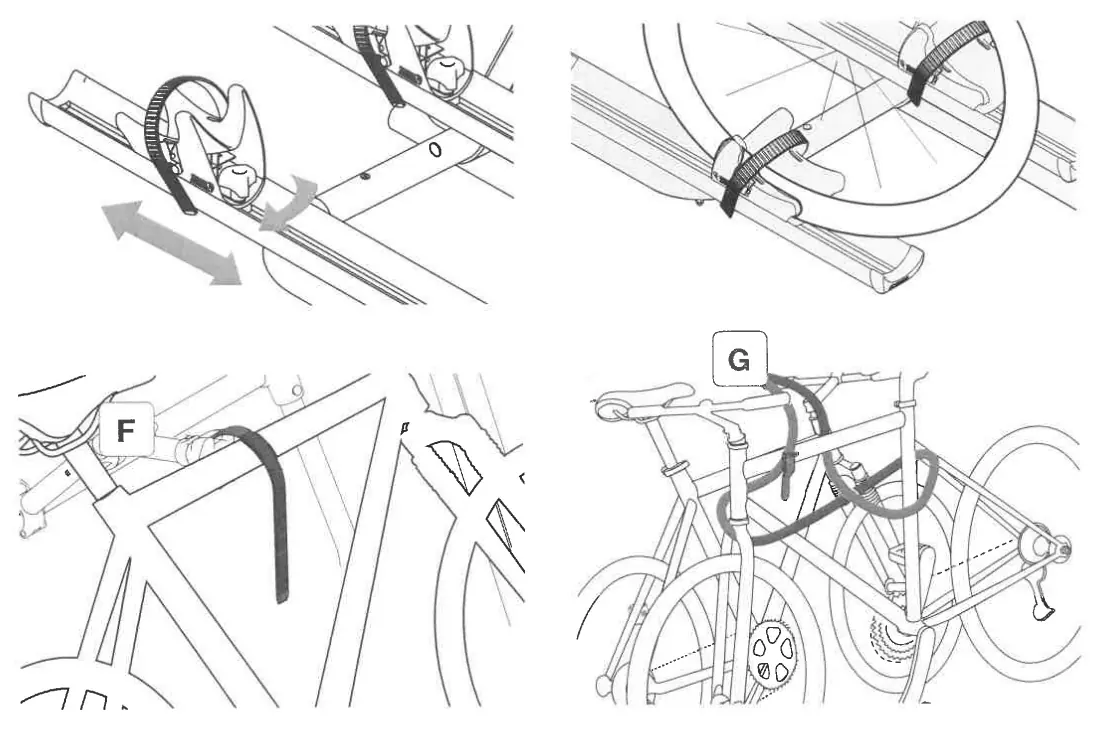

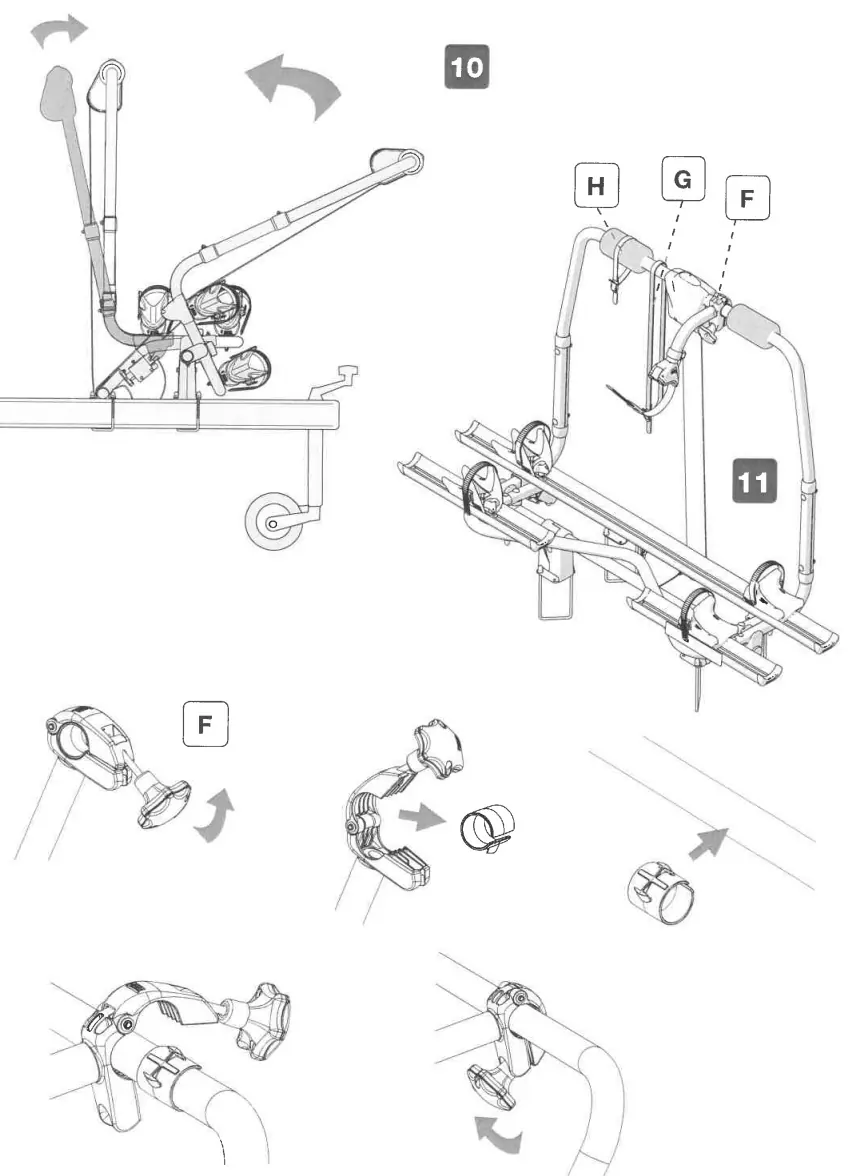

- Die Piktogramme verdeutlichen die korrekte Sicherung der Fahrradrahmen mit den Bike-Blocks und der Räder mit den Riemen.
Modellkompatibilität
- Geeignet für E-Bikes (Batterien vor Transport entfernen).
- Montage muss in Übereinstimmung mit lokalen Vorschriften erfolgen.
