Montage- und Gebrauchsanleitung für Fiamma Carry-Bike PRO / PRO N Fahrradträger
Schnellstartanleitung für die Montage und sichere Nutzung des Fiamma Carry-Bike PRO und PRO N. Enthält wichtige Sicherheitshinweise, Beladungsvorgaben und Installationsschritte.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installations- und Gebrauchsanweisungen für die Fiamma Carry-Bike PRO und PRO N Modelle. Es wird dringend empfohlen, die Montage durch qualifiziertes Fachpersonal unter Einhaltung lokaler Vorschriften durchführen zu lassen. Vor der Installation muss die Stabilität der Fahrzeugwand an den Befestigungspunkten geprüft werden.
Montage und Installation

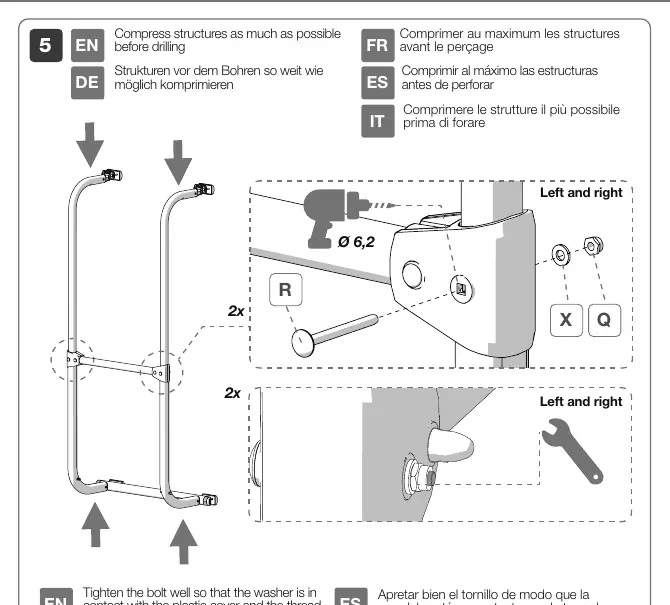

Die Montage erfordert eine präzise Ausrichtung der Halterungen. Achten Sie darauf, die Strukturen vor dem Bohren so weit wie möglich zu komprimieren. Verwenden Sie die mitgelieferten Schrauben und Dichtungen gemäß den Abbildungen. Bei der Montage der Gabel am Rohr ist darauf zu achten, dass diese nicht komplett festgezogen wird; lassen Sie einen Abstand von 2 mm.
Sichere Beladung und Nutzung
- Maximale Traglast: 60 kg.
- Gewichtsverteilung: Die schwersten Fahrräder müssen immer in der Nähe der Fahrzeugwand platziert werden.
- Sicherheit: Fahrräder müssen während der Fahrt immer fest mit den Schienen und Haltearmen verbunden sein.
- E-Bikes: Es wird empfohlen, die Batterien vor dem Transport zu entfernen.
- Lenker: Drehen Sie die Lenker der Fahrräder, um Schäden an der Fahrzeugwand zu vermeiden.
Wartung und Sicherheit
Überprüfen Sie regelmäßig die Befestigung des Fahrradträgers, insbesondere nach den ersten Kilometern und vor sowie nach längeren Fahrten. Kontrollieren Sie die Gummielemente und Riemen auf Verschleiß oder Porosität und ersetzen Sie diese bei Bedarf sofort. Bei Problemen wenden Sie sich bitte an Ihren Händler unter Angabe der Daten auf dem Typenschild.
Herstellerinformationen
Fiamma SpA
Praktische Hilfe
Typische Probleme
Beschädigung der Fahrzeugwand durch Fahrradlenker
Drehen Sie die Lenker der Fahrräder vor dem Transport, um Kontakt mit der Fahrzeugwand zu vermeiden.
Unsichere Befestigung oder lockere Riemen
Überprüfen Sie regelmäßig die Festigkeit der Halterungen und den Zustand der Riemen; ersetzen Sie verschlissene Teile sofort.
Unklare Kompatibilität oder Montagefragen
Kontaktieren Sie Ihren lokalen Händler und halten Sie die Daten vom Typenschild bereit.
Vor der Verwendung
- Prüfen Sie die Stabilität der Fahrzeugwand an den Befestigungspunkten.
- Stellen Sie sicher, dass alle Teile unbeschädigt sind.
- Verteilen Sie das Gewicht der Fahrräder gleichmäßig (schwerste Fahrräder nach innen).
- Entfernen Sie die Batterien von E-Bikes.
- Prüfen Sie, ob die Anhängerkupplung bei Bedarf zugänglich bleibt.
Technische Daten in der Praxis
- Maximale Traglast
- 60 kg Gesamtgewicht für den Fahrradträger.
- Abstand Gabel zu Rohr
- Lassen Sie bei der Montage der Gabel einen Spalt von 2 mm.
- Bohrdurchmesser
- Verwenden Sie für die Montagebohrungen einen Durchmesser von 6,5 mm.
Abbildungen und Diagramme
- Die Explosionszeichnung auf Seite 2 zeigt die korrekte Zuordnung der Schrauben (R, S, U, V) und Halterungen.
- Die Abbildungen auf Seite 5 und 6 verdeutlichen die Abstände für die Montage der Halterungen (55 cm / 65 cm).
- Seite 11 zeigt die 360-Grad-Einstellmöglichkeiten der Haltearme.
Modellkompatibilität
- Nur für Wohnmobile geeignet.
- Die maximale Achslast des Fahrzeugs darf durch die Beladung nicht überschritten werden.
- Bei eingeschränkter Sicht nach hinten sind zusätzliche Rückspiegel erforderlich.
