Montageanleitung für Fiamma Carry-Bike Caravan Active Fahrradträger
Schnellstartanleitung für den Fiamma Carry-Bike Caravan Active Fahrradträger. Enthält wichtige Informationen zur Montage, sicheren Verwendung, Beladungsgrenzen und Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument enthält die Montage- und Gebrauchsanweisungen für den Fiamma Carry-Bike Caravan Active. Vor der Installation ist sicherzustellen, dass das Produkt mit dem Fahrzeug kompatibel ist. Wir empfehlen, die Montage durch qualifiziertes Fachpersonal unter Einhaltung der lokalen Vorschriften durchführen zu lassen. Überprüfen Sie bei Erhalt den Inhalt auf Transportschäden.
Montage
Die Montage erfolgt in mehreren Schritten:

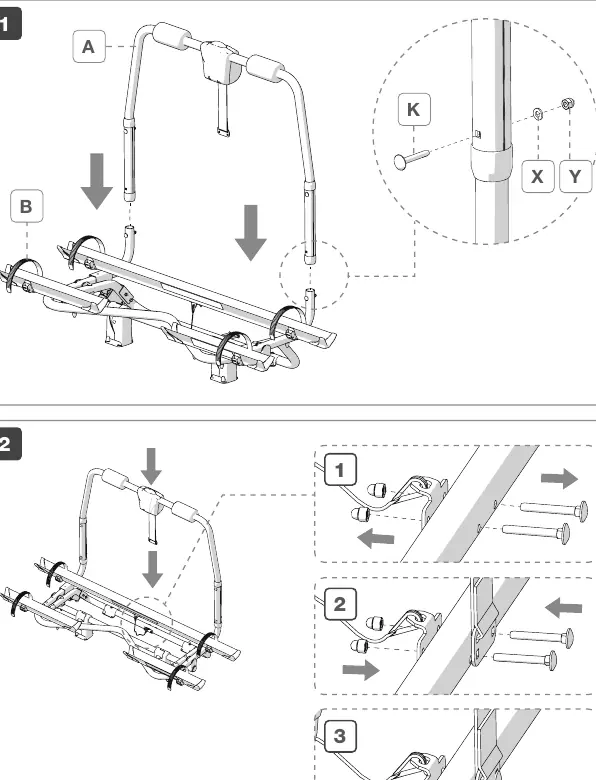

- Verbinden Sie die Hauptstruktur (A) mit dem Basisträger (B) unter Verwendung der Schrauben (K), Unterlegscheiben (X) und Muttern (Y).

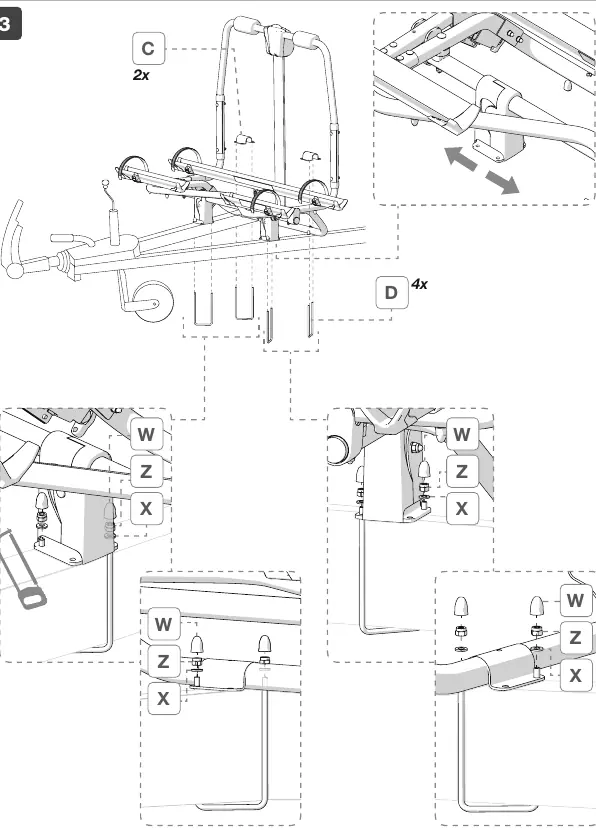

- Befestigen Sie die Halterungen (C) mit den U-Bügeln (D) und sichern Sie diese mit den Muttern (W, Z) und Unterlegscheiben (X).
- Sichern Sie die Struktur zusätzlich mit den Schrauben (Q) durch Bohren von 4mm Löchern.
- Installieren Sie die Abdeckung (E) und die Befestigungsriemen (F, G, H).
Sichere Verwendung
Beachten Sie beim Fahren die veränderte Manövrierfähigkeit des Fahrzeugs, insbesondere beim Rückwärtsfahren. Halten Sie sich stets an die geltenden Geschwindigkeitsbegrenzungen und Verkehrsregeln. Bei Verwendung eines Anhängers muss die Anhängerkupplung jederzeit zugänglich bleiben und die Winkelbeweglichkeit gemäß DIN 74058 gewährleistet sein.
Wartung
Überprüfen Sie regelmäßig die Befestigung des Fahrradträgers, insbesondere nach den ersten Kilometern nach der Montage sowie vor und nach längeren Fahrten. Kontrollieren Sie die Gummiteile unter den Halterungen und die Riemen auf Verschleiß oder Porosität und ersetzen Sie diese bei Bedarf sofort.
Technische Daten
- Maximale Traglast: 50 kg
- Maximale Anzahl Fahrräder: 3
- Gewichtsbeschränkungen pro Schiene: 17 kg, 17 kg, 16 kg
- Maximale Geschwindigkeit: 80 km/h
Herstellerinformationen
Fiamma SpA
Praktische Hilfe
Typische Probleme
Beschädigte oder verformte Teile bei Lieferung
Kontaktieren Sie Ihren Händler und verwenden Sie das Produkt nicht.
Unsicherheit bezüglich der Kompatibilität
Stellen Sie vor der Montage sicher, dass das Produkt für Ihr Fahrzeug geeignet ist.
Verschleiß an Riemen oder Gummiteilen
Ersetzen Sie abgenutzte oder poröse Komponenten sofort, um Schäden zu vermeiden.
Vor der Verwendung
- Prüfen Sie alle Teile auf Transportschäden.
- Stellen Sie sicher, dass der Träger fest am Fahrzeug montiert ist.
- Überprüfen Sie, ob die Riemen fest sitzen und nicht locker sind.
- Kontrollieren Sie, ob die Halterungen korrekt positioniert sind.
- Stellen Sie sicher, dass die Anhängerkupplung bei Anhängerbetrieb zugänglich ist.
Technische Daten in der Praxis
- Maximale Traglast 50 kg
- Das Gesamtgewicht der geladenen Fahrräder darf 50 kg nicht überschreiten.
- Max. Geschwindigkeit 80 km/h
- Die zulässige Höchstgeschwindigkeit mit montiertem Fahrradträger.
Abbildungen und Diagramme

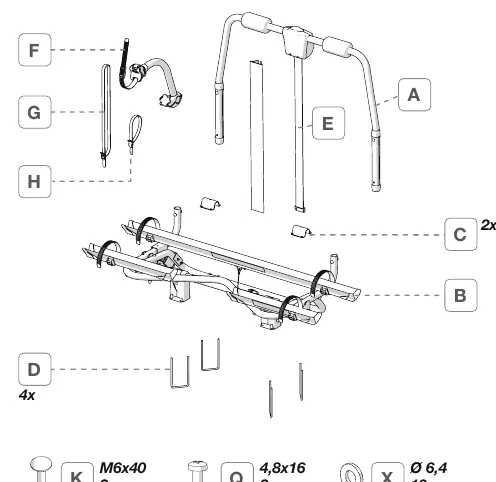

- Seite 2 zeigt die Explosionszeichnung der Komponenten (A-H) und das benötigte Werkzeug.
- Seite 5-7 illustriert die schrittweise Montage der Struktur und Befestigung am Fahrzeug.

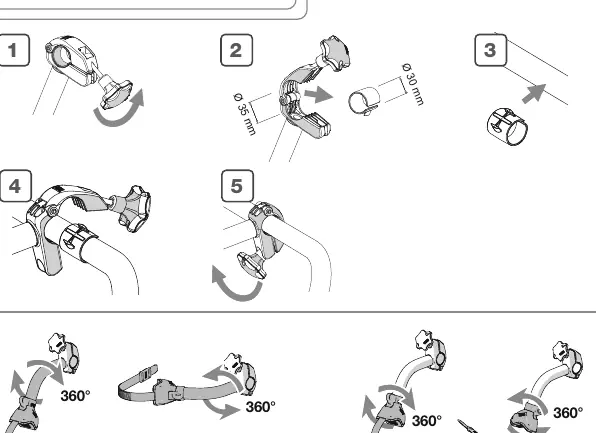

- Seite 9 zeigt die korrekte Montage der Bike-Block Halterungen am Fahrradrahmen.
Modellkompatibilität
- Vor der Montage Kompatibilität mit dem Fahrzeug prüfen.
- Bei Fahrzeugen mit Parksensoren ist beim Rückwärtsfahren besondere Vorsicht geboten.
