Der Fiamma Carry-Bike 02093A57A ist ein Fahrradträger für Wohnmobile (Trigano, CI, Roller Team). Die maximale Traglast beträgt 50 kg für bis zu 3 Fahrräder. Vor der Montage muss zwingend die Stabilität der Fahrzeugwand oder Tür geprüft werden, um die Sicherheit der Verankerungspunkte zu gewährleisten.
Lieferumfang
Überprüfen Sie vor der Montage, ob alle Teile unbeschädigt sind. Der Lieferumfang umfasst verschiedene Schrauben (M6x60, M6x50, M6x95), Halterungen und Befestigungselemente. Eine detaillierte Explosionszeichnung finden Sie auf Seite 2 der Anleitung.
Montage
Die Montage sollte durch qualifiziertes Personal erfolgen. Befolgen Sie die Schritte 1 bis 6 in der Anleitung:

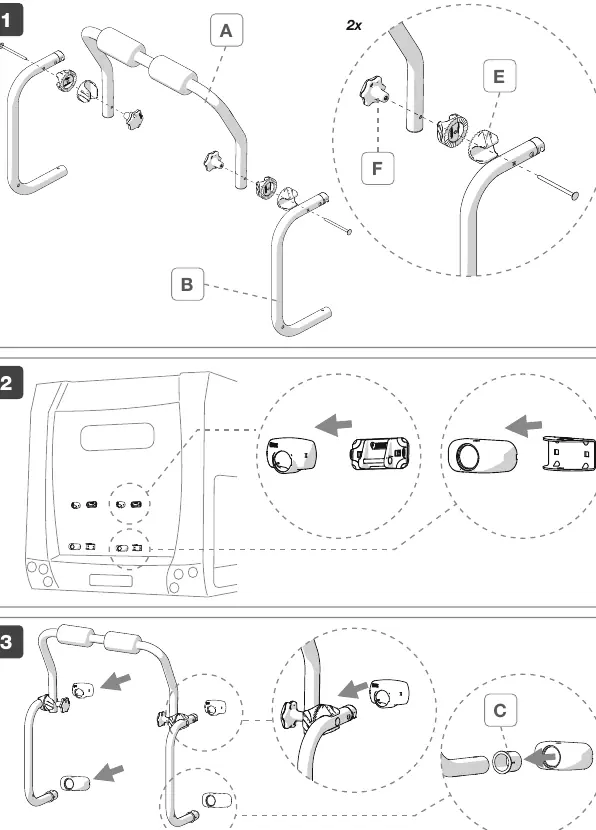

- Schritt 1-3: Montage der Grundstruktur und Halterungen am Fahrzeug.

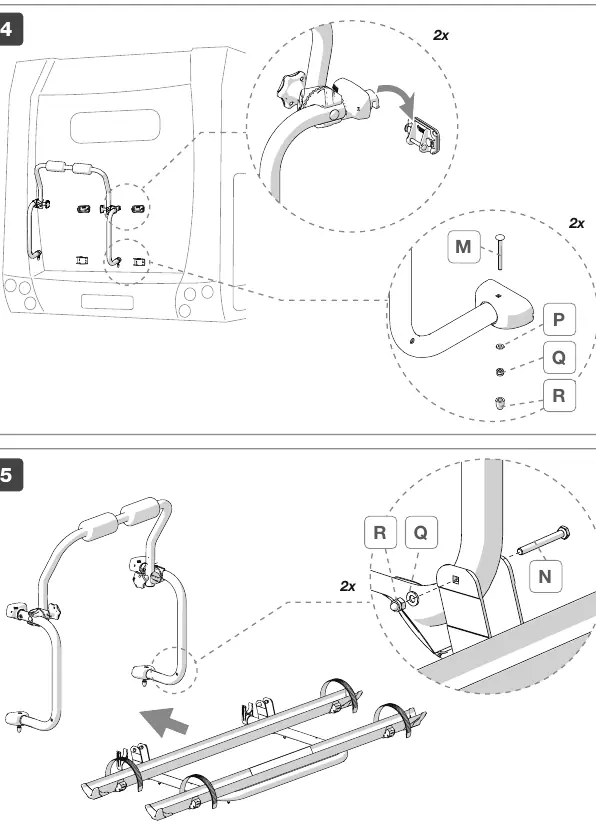

- Schritt 4-5: Befestigung der Trägerstruktur.
- Schritt 6 (Wichtig): Achten Sie bei der Montage der Gabel am Rohr darauf, einen Abstand von 2 mm zu lassen. Ziehen Sie die Gabel nicht komplett fest.
Beladung und Nutzung
Um die Stabilität zu gewährleisten, muss die Last gleichmäßig verteilt werden. Die schwersten Fahrräder sollten immer am nächsten zur Fahrzeugwand platziert werden. Überschreiten Sie niemals die maximale Traglast von 50 kg oder die zulässige Fahrzeuglänge.
Sicherheitshinweise
- Prüfen Sie regelmäßig die Befestigung des Fahrradträgers, insbesondere nach den ersten Kilometern und vor/nach langen Fahrten.
- Stellen Sie sicher, dass die Riemen nicht locker sind und die Haltebügel sich nicht verschoben haben.
- Bei begrenzter Sicht nach hinten wird die Verwendung von Zusatzrückspiegeln empfohlen.
- Passen Sie Ihre Fahrweise an, insbesondere beim Rückwärtsfahren, falls das Fahrzeug mit Parksensoren ausgestattet ist.
- Ersetzen Sie poröse oder abgenutzte Gummiteile und Riemen sofort.
Wartung
Bei Problemen oder Fragen wenden Sie sich bitte an Ihren Händler und halten Sie die Daten vom Typenschild bereit. Ersatzteilzeichnungen finden Sie auf der offiziellen Fiamma-Webseite.
Herstellerinformationen
Fiamma SpA
Praktische Hilfe
Typische Probleme
Fahrradträger sitzt locker
Überprüfen Sie die Befestigungspunkte und ziehen Sie die Schrauben nach, besonders nach den ersten Kilometern nach der Montage.
Beschädigte oder verformte Teile
Kontaktieren Sie Ihren Händler und geben Sie die Daten vom Typenschild an.
Gabel lässt sich nicht korrekt montieren
Stellen Sie sicher, dass Sie einen Abstand von 2 mm zwischen Gabel und Rohr lassen und diese nicht komplett festziehen.
Vor der Verwendung
- Prüfen Sie die Stabilität der Fahrzeugwand oder Tür.
- Stellen Sie sicher, dass alle Teile unbeschädigt sind.
- Überprüfen Sie die maximale Traglast (50 kg).
- Stellen Sie sicher, dass die schwersten Fahrräder am nächsten zum Fahrzeug stehen.
- Prüfen Sie, ob die Riemen fest sitzen.
Technische Daten in der Praxis
- Max. Traglast
- 50 kg
- Max. Anzahl Fahrräder
- 3
- Abstand Gabel/Rohr
- 2 mm (nicht komplett festziehen)
Abbildungen und Diagramme

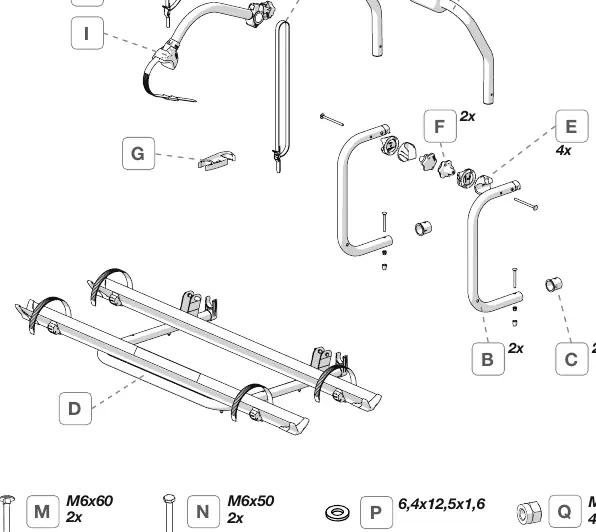

- Die Explosionszeichnung auf Seite 2 zeigt die korrekte Anordnung der Schrauben (M6x60, M6x50, M6x95) und Halterungen.

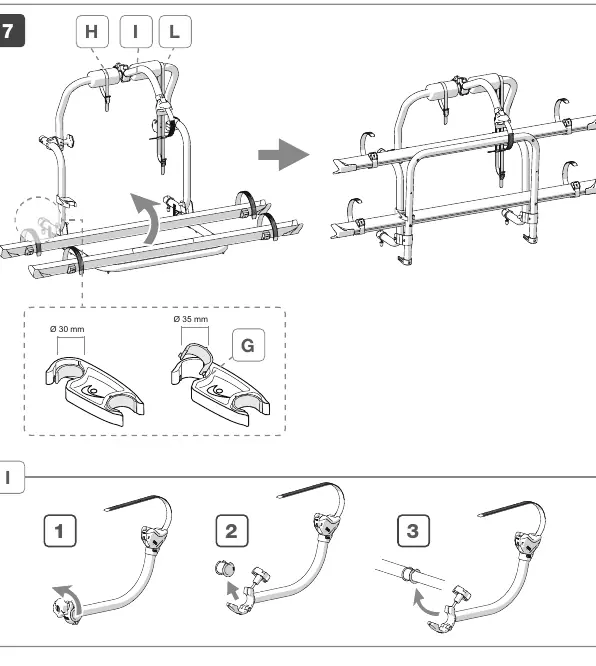

- Seite 7 zeigt den kritischen 2mm-Abstand bei der Gabelmontage.
Modellkompatibilität
- Nur für kompatible Fahrzeuge geeignet (Trigano, CI, Roller Team).
- Prüfen Sie vor der Montage die Stabilität der Fahrzeugwand.
