Bedienungsanleitung für Fender 1225HP Lautsprecher
Erfahren Sie, wie Sie den Fender 1225HP Lautsprecher anschließen, die Abstrahlcharakteristik anpassen und das System für Bi-Amping konfigurieren. Inklusive Verkabelungstipps, Aufstellungsempfehlungen und Wartungshinweisen.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Diese Anleitung bietet Informationen zur Bedienung, Verkabelung, Konfiguration (Bi-Amp) und Wartung des Fender 1225HP Lautsprechers. S. 3
Wichtigste Schritte
- Anpassung der Abstrahlcharakteristik (Horn-Einsätze) S. 5
- Verkabelung der Lautsprecher (Parallel/Serie) S. 4
- Einrichtung des Bi-Amp-Betriebs S. 6
Erste Inbetriebnahme
- Lautsprecher über 1/4"-Klinkenbuchsen oder Speakon-Anschlüsse verbinden. S. 5
Weitere 3 Antworten anzeigen Weniger anzeigen
Probleme und Lösungen
Rückkopplung oder zu viel Bass bei Wandnähe
Lautsprecher versetzen.
S. 6
Magnetische Störungen bei anderen Geräten
Abstand zwischen Lautsprecher und anderen Geräten vergrößern.
S. 3Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Belastbarkeit | 400W Programm, 200W EIA | Leistungsaufnahme | S. 8 |
| Frequenzgang | 60 Hz bis 15 kHz | Frequenzbereich (+/- 3 dB) | S. 8 |
| Nennimpedanz | 8 Ohm | Elektrischer Widerstand | S. 8 |
| Übergangsfrequenz | 2200 Hz | Crossover-Frequenz | S. 8 |
| Abmessungen | 72,6 cm x 50,3 cm x 48,8 cm | Höhe x Breite x Tiefe | S. 8 |
| Gewicht | 38 kg | Gesamtgewicht | S. 8 |
Wo es im PDF steht
- Einleitung und Funktionen S. 3
- Verkabelung und Impedanz S. 4
- Horn-Einsätze und Anschlüsse S. 5
- Aufstellung und Bi-Amp-Betrieb S. 6
- 3-Wege-Frequenzweiche S. 7
- Technische Daten S. 8
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt den Betrieb und die Konfiguration des Fender 1225HP Lautsprechersystems. Das System ist für professionelle Beschallungsanforderungen konzipiert und bietet flexible Anschlussmöglichkeiten sowie anpassbare Abstrahlcharakteristiken. Achten Sie besonders auf die korrekte Einstellung der Frequenzweiche (Normal/Bi-Amp) auf der Rückseite, um Schäden an den Komponenten zu vermeiden.
Anschluss und Verkabelung
Der Lautsprecher verfügt über 1/4"-Klinkenbuchsen und Neutrik Speakon-Anschlüsse. Diese sind im Normalbetrieb parallel geschaltet, was das "Daisy-Chaining" (Durchschleifen) mehrerer Lautsprecher ermöglicht.
- Parallel vs. Serie: Bei Parallelschaltung sinkt die Gesamtimpedanz, bei Serienschaltung steigt sie. Fender empfiehlt die Parallelschaltung, da bei Ausfall eines Lautsprechers die anderen weiterarbeiten.
- Kabelquerschnitt: Verwenden Sie bei längeren Kabelwegen ausreichend dimensionierte Kabel, um Leistungsverluste zu minimieren.
Anpassung der Abstrahlcharakteristik
Das Horn des 1225HP ermöglicht eine Anpassung des horizontalen Abstrahlwinkels:
- 90° Abstrahlung: Standardeinstellung ohne Horn-Einsätze.
- 60° Abstrahlung: Erreichbar durch Einsetzen der mitgelieferten Horn-Einsätze. Dies ist nützlich für engere Arrays, in denen eine kontrolliertere Abstrahlung erforderlich ist.
- Installation: Entfernen Sie das Gitter, platzieren Sie das breitere Ende des Einsatzes unter der vorderen Lippe des Horns und führen Sie das schmalere Ende unter die Rippen nahe der Kehle.
Betriebsmodi und Konfiguration
Der Lautsprecher unterstützt zwei Betriebsmodi, die über den Schalter auf der Rückseite gewählt werden:
- Normal (Passiv): Die interne Frequenzweiche ist aktiv.
- Bi-Amp: Die interne Frequenzweiche ist deaktiviert. Hierfür ist eine externe elektronische Frequenzweiche und zwei Verstärkerkanäle (einer für Bässe, einer für Höhen) erforderlich.
- Wichtig: Wenn der Schalter auf "External" (Bi-Amp) steht, darf kein Full-Range-Signal in den Hochfrequenzeingang eingespeist werden, da dies den Kompressionstreiber zerstören kann.
Aufstellung und Feedback-Vermeidung
Die Platzierung beeinflusst den Klang maßgeblich:
- Vermeiden Sie die Platzierung direkt an großen, flachen Wänden, da dies den Bassbereich um ca. 3 dB anhebt und Rückkopplungen (Feedback) verursachen kann.
- Achten Sie bei der Aufstellung auf eine Minimierung überlappender Abstrahlmuster.
Wartung und Pflege
Das Gehäuse ist mit einem strapazierfähigen, schwarzen Teppichbezug für den Innen- und Außenbereich versehen. Reinigen Sie diesen mit einem Schwamm und einer milden Seifenlösung. Vermeiden Sie das Verschütten von Flüssigkeiten auf das Anschlussfeld, das Gitter und die Lautsprecher.
Technische Daten
- Frequenzgang: 60 Hz bis 15 kHz (+/- 3 dB)
- Belastbarkeit: 400W Programm / 200W EIA
- Impedanz: 8 Ohm nominal
- Abstrahlwinkel: 90° (vertikal) / 40° (horizontal) bei 5 kHz
- Gewicht: 38 kg
Herstellerinformationen
Fender Musical Instruments Corporation
Praktische Hilfe
Typische Probleme
Rückkopplungen (Feedback)
Lautsprecher von großen, flachen Wänden entfernen.
Kein Ton oder beschädigter Hochtöner im Bi-Amp-Modus
Sicherstellen, dass kein Full-Range-Signal in den High-Frequency-Eingang eingespeist wird, wenn der Schalter auf 'External' steht.
Falsche Impedanz bei mehreren Lautsprechern
Prüfen, ob die Lautsprecher parallel oder in Serie geschaltet sind und die Gesamtimpedanz für den Verstärker berechnen.
Vor der Verwendung
- Kabelquerschnitt basierend auf der Kabellänge und Impedanz prüfen.
- Crossover-Schalter auf der Rückseite (Normal vs. Bi-Amp) korrekt einstellen.
- Abstrahlwinkel (Horn-Einsätze) für den Anwendungszweck wählen.
- Sicherstellen, dass die Verstärkerleistung zur Belastbarkeit des Lautsprechers passt.
Mehr anzeigen Weniger anzeigen
Technische Daten in der Praxis
- Belastbarkeit (400W Programm)
- Maximale empfohlene Verstärkerleistung für den Programmbetrieb.
- Nominale Impedanz (8 Ohm)
- Der elektrische Widerstand des Lautsprechers, wichtig für die Verstärkeranpassung.
- Frequenzgang (60 Hz - 15 kHz)
- Der Bereich der wiedergegebenen Frequenzen bei einer Abweichung von +/- 3 dB.
Abbildungen und Diagramme

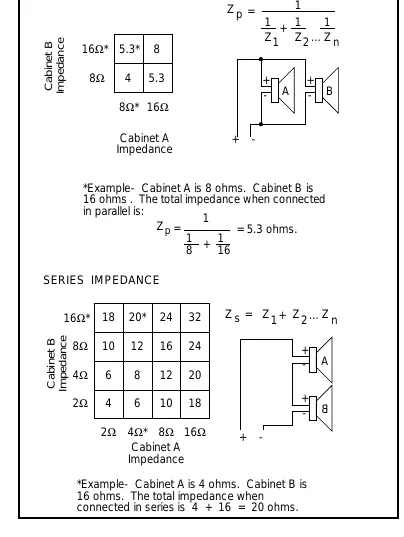

- Verkabelungsdiagramme zeigen die Berechnung der Gesamtimpedanz bei Parallel- und Serienschaltung.
- Installationsschritte für Horn-Einsätze zur Änderung des Abstrahlwinkels von 90° auf 60°.

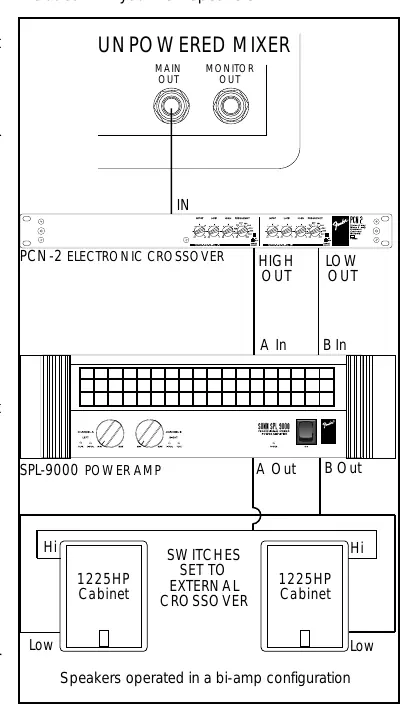

- Bi-Amp-Konfigurationsdiagramme zeigen den Anschluss an eine externe Frequenzweiche und Verstärker.
Modellkompatibilität
- Für Bi-Amping wird eine externe elektronische Frequenzweiche (z.B. Fender PCN-2 oder PCN-4) benötigt.
- Empfohlene Crossover-Frequenz bei Bi-Amp-Betrieb: ca. 2200 Hz.
