Service-Handbuch für Fender American Original 70's Telecaster Custom
Detailliertes Service-Handbuch für die Fender American Original 70's Telecaster Custom (011018XXXX). Enthält Explosionszeichnungen, Teilelisten, Schaltpläne, Schalterbelegungen und technische Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als technisches Referenzhandbuch für die Fender American Original 70's Telecaster Custom (Modell 011018XXXX). Es enthält detaillierte Explosionszeichnungen, eine vollständige Teileliste, Schaltpläne für die Elektronik, Erklärungen zur Schalterbelegung sowie technische Spezifikationen für Tonabnehmer und Hals. Es ist ein unverzichtbares Dokument für Reparaturen, Wartung und den Austausch von Komponenten.
Teileübersicht

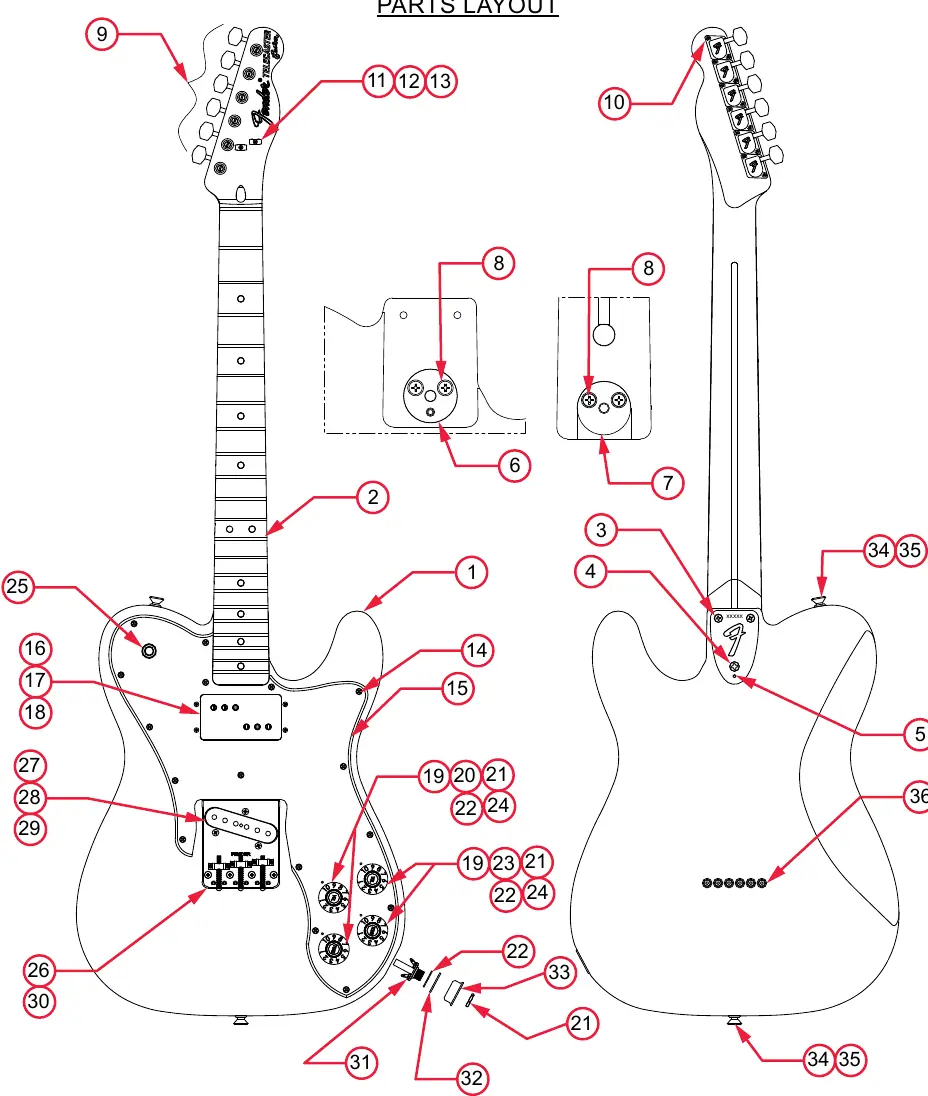

Die Explosionszeichnung auf Seite 1 zeigt die Anordnung aller Komponenten der Gitarre. Jedes Bauteil ist mit einer Referenznummer versehen, die direkt mit der Teileliste korrespondiert, um die Identifizierung von Ersatzteilen zu erleichtern.
Teileliste
Die Liste auf den Seiten 2 und 3 enthält alle offiziellen Ersatzteilnummern für die Fender American Original 70's Telecaster Custom. Sie umfasst Korpus-Varianten, Hals-Baugruppen, Schrauben, Tonabnehmer, Brückenkomponenten und Elektronikbauteile.
Verkabelung

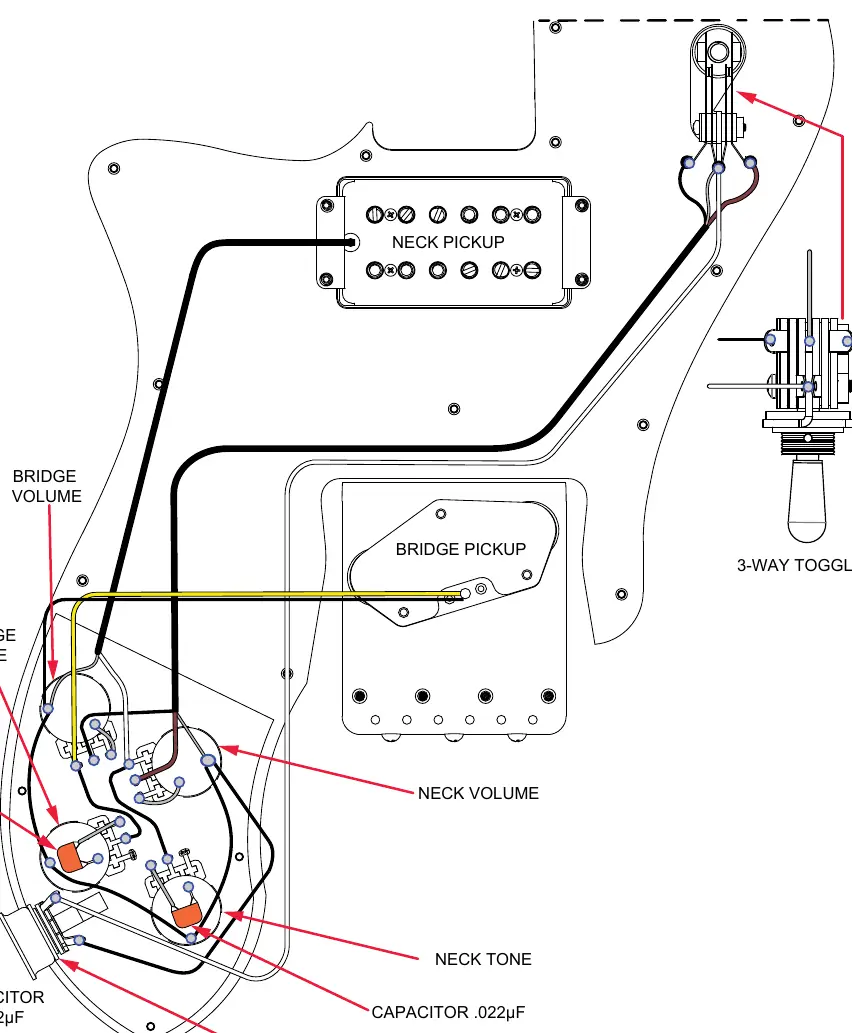

Der Schaltplan auf Seite 4 zeigt die interne Verdrahtung der Tonabnehmer, Potentiometer (Volume/Tone), des 3-Wege-Schalters und der Ausgangsbuchse. Dies ist hilfreich für Reparaturen oder den Austausch elektronischer Komponenten.
Schalter- und Steuerungsfunktionen

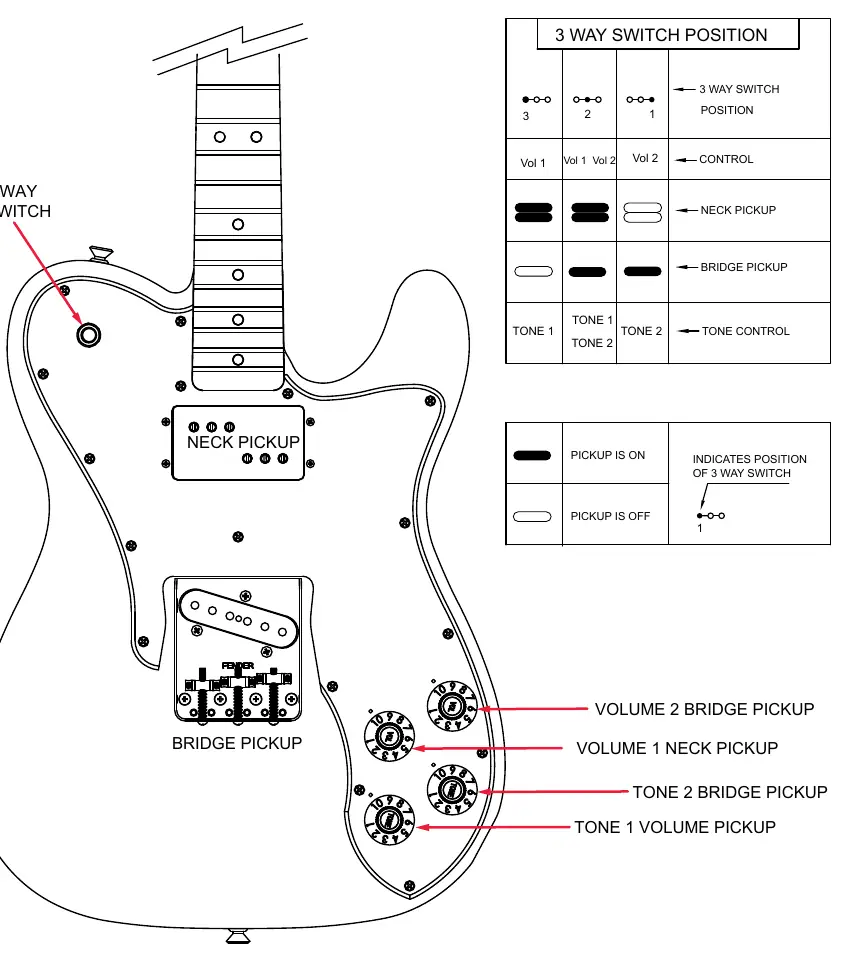

Die Tabelle auf Seite 5 erläutert die Funktionsweise des 3-Wege-Schalters und der Regler (Volume/Tone) für die Hals- und Steg-Tonabnehmer. Sie zeigt genau, welche Tonabnehmer in welcher Schalterposition aktiv sind.
Technische Spezifikationen
Seite 6 enthält detaillierte Angaben zu den Spezifikationen, darunter:
- Bundgröße: Jumbo Narrow
- Halsprofil: Vintage "U" Shape
- Tonabnehmer: Spezifikationen zu DC-Widerstand, Magnettyp (CuNiFe für Hals, Alnico 5 für Steg) und Polarität.
Herstellerinformationen
Fender Musical Instruments Corporation
Praktische Hilfe
Typische Probleme
Kein Ton oder Signalprobleme
Überprüfen Sie die Verkabelung gemäß dem Schaltplan auf Seite 4 und stellen Sie sicher, dass die Lötstellen an den Potentiometern und der Ausgangsbuchse intakt sind.
Schalter funktioniert nicht wie erwartet
Vergleichen Sie die aktuelle Verkabelung mit der Tabelle 'Switch and Control Function' auf Seite 5, um sicherzustellen, dass die Schalterbelegung korrekt ist.
Vor der Verwendung
- Überprüfen Sie die Halskrümmung (Truss Rod) bei Bedarf mit dem 3/32 Hex-Schlüssel.
- Stellen Sie sicher, dass die Saitenreiter korrekt eingestellt sind (Saddle Height Set Screws).
- Prüfen Sie die Tonabnehmer-Höhe, falls der Output nicht den Spezifikationen entspricht.
Technische Daten in der Praxis
- DC-Widerstand (Hals-Tonabnehmer)
- 10.1 - 10.7 kOhm
- DC-Widerstand (Steg-Tonabnehmer)
- 7.0 - 7.6 kOhm
Abbildungen und Diagramme
- Seite 1: Explosionszeichnung mit Referenznummern für alle Bauteile.
- Seite 4: Schaltplan der Elektronik (Wiring Assembly).
- Seite 5: Tabelle zur Schalterbelegung und Reglerfunktion.
Modellkompatibilität
- Die Teileliste ist spezifisch für das Modell 011018XXXX.
- Tonabnehmer-Spezifikationen unterscheiden sich zwischen Hals (CuNiFe) und Steg (Alnico 5).
