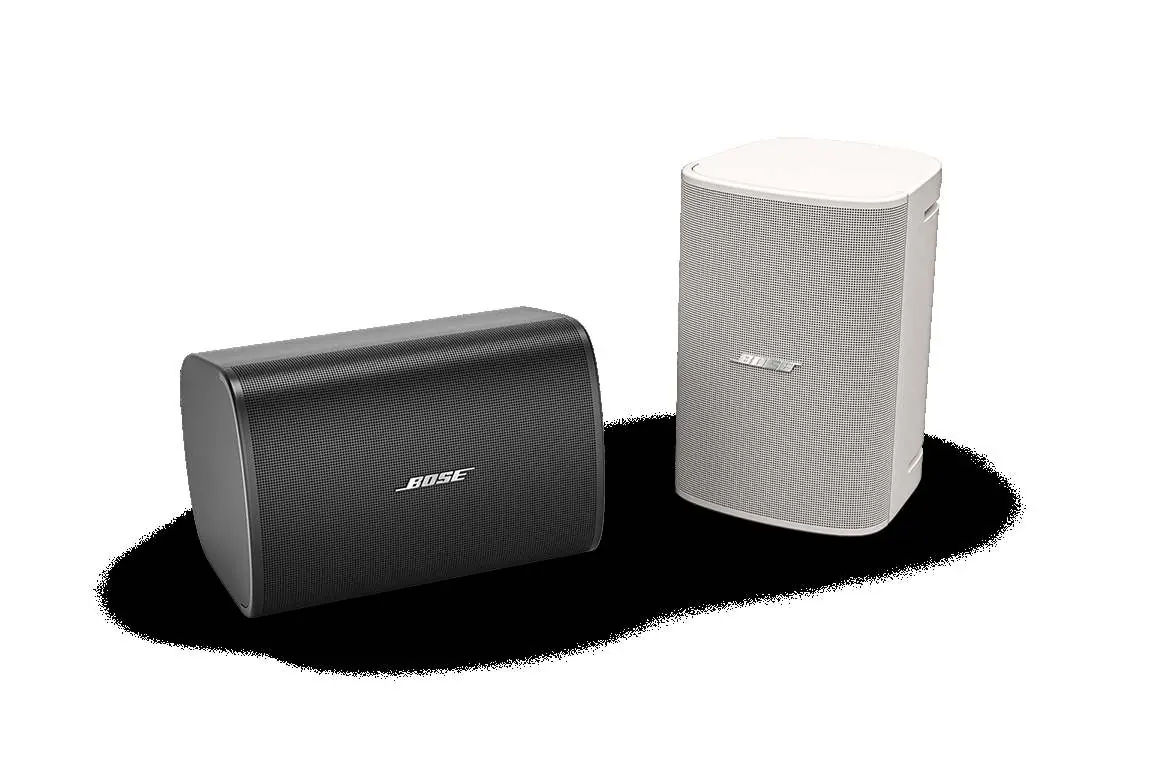

Installationsanleitung für Bose DesignMax DM5SE Aufbaulautsprecher
Detaillierte Installationsanleitung für den Bose DesignMax DM5SE Aufbaulautsprecher. Erfahren Sie alles über die sichere Montage, Verkabelung, Ausrichtung und technische Spezifikationen für eine professionelle Installation.
PDF-Quelle: English · Zusammenfassung: Deutsch
Schnelle Antworten aus der Anleitung
Kurze Antwort
- Der Bose DesignMax DM5SE ist ein Aufbaulautsprecher für den Innen- und Außenbereich. Die Installation erfordert eine professionelle Montage an einer tragfähigen Struktur unter Verwendung der mitgelieferten QuickHold-Halterung. S. 3, 6, 7
Wichtigste Schritte
- Montage der Halterung S. 6
- Verkabelung S. 5, 6
- Einstellen des Transformators S. 5
Probleme und Lösungen

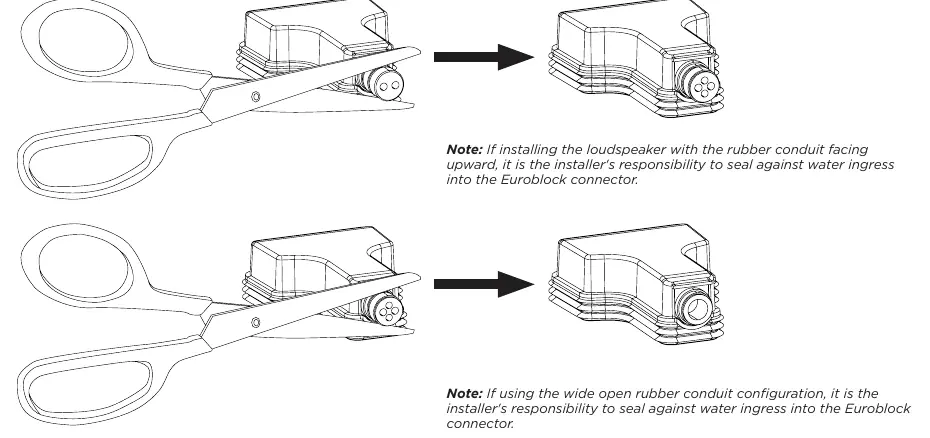

Wassereintritt bei Außenmontage
Verwenden Sie die wetterfeste Eingangsabdeckung und dichten Sie den Anschluss bei Bedarf ab.
S. 4Weitere 3 Antworten anzeigen Weniger anzeigen
Wartung und Reset
- Reinigung S. 2
Technische Daten
| Parameter | Wert | Hinweis | Seiten |
|---|---|---|---|
| Frequenzbereich | 65 Hz - 20 kHz | Übertragungsbereich | S. 12 |
| Leistungsaufnahme (70V) | 3W, 6W, 12W, 25W, 50W | Einstellbare Leistungsabgriffe | S. 5, 12 |
| Gewicht | 4,75 kg | Netto-Gewicht (einzeln) | S. 3, 13 |
Wo es im PDF steht
- Sicherheitshinweise S. 2
- Technische Daten S. 12, 13
- Installationsschritte S. 4, 5, 6, 7
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Installation
Der Bose DesignMax DM5SE ist ein Aufbaulautsprecher, der ausschließlich für die Installation durch professionelles Fachpersonal vorgesehen ist. Vor der Installation müssen alle Sicherheitshinweise gelesen werden. Der Lautsprecher enthält magnetisches Material, was bei implantierten medizinischen Geräten beachtet werden sollte. Eine unsachgemäße Montage kann zu schweren Verletzungen oder Sachschäden führen.

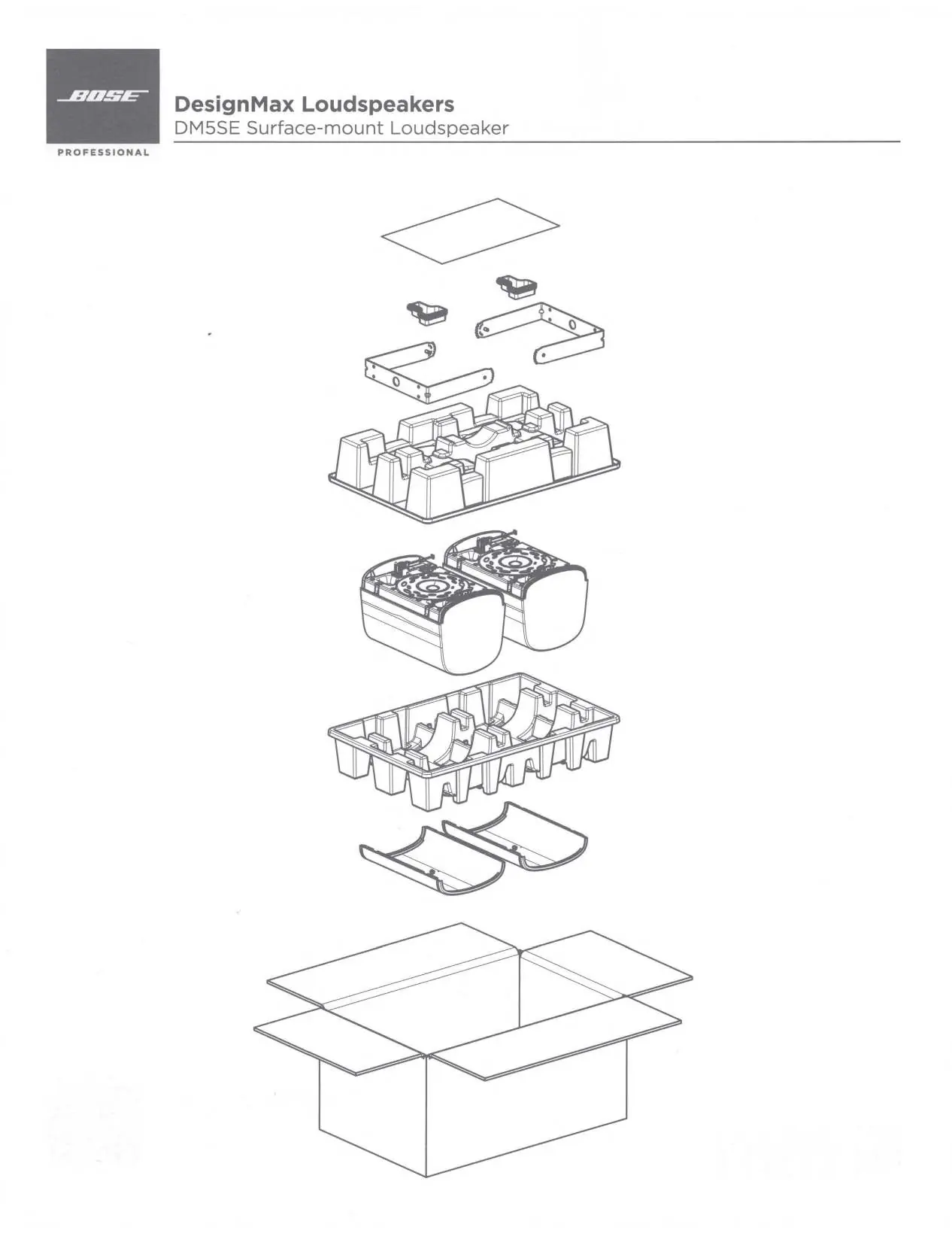

Lieferumfang und Montagevorbereitung
Der Lieferumfang umfasst den Lautsprecher, die QuickHold-Montagehalterung und das notwendige Zubehör für die Standardinstallation. Für die Montage an der Wand oder Decke sind geeignete Befestigungselemente (nicht im Lieferumfang enthalten) erforderlich, die das Gewicht des Lautsprechers (4,75 kg) tragen können. Stellen Sie sicher, dass die Montagefläche stabil ist und keine Leitungen oder Rohre dahinter verlaufen.

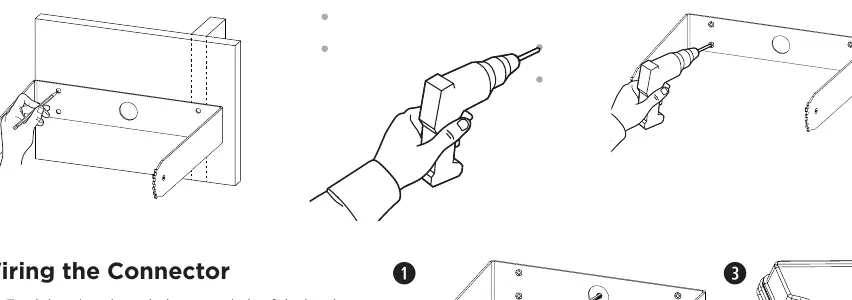

Installation der Halterung
Wählen Sie die gewünschte Ausrichtung (horizontal oder vertikal). Markieren Sie die Bohrlöcher an der Wand und bohren Sie vier Löcher. Befestigen Sie die Halterung mit geeigneten M5- oder #10-Schrauben. Mindestens ein Befestigungspunkt der Halterung muss an einer tragfähigen Struktur gesichert sein.
Verkabelung des Lautsprechers
Der Lautsprecher ist für Kabelquerschnitte von 18 AWG (0,8 mm²) bis 14 AWG (2,1 mm²) ausgelegt. Isolieren Sie 6 mm des Drahtes ab. Führen Sie die Kabel durch das mittlere Loch der Halterung. Bei Außeninstallationen muss die wetterfeste Eingangsabdeckung verwendet werden. Schließen Sie die Kabel an den Euroblock-Stecker an. Beachten Sie, dass der Lautsprecher nicht für starre Kabelkanäle geeignet ist; verwenden Sie flexible Leitungen.

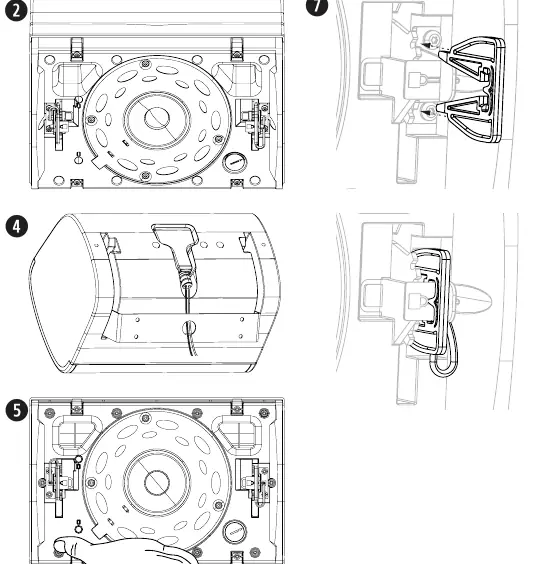

Montage des Lautsprechers
Entfernen Sie die Verriegelungsgabeln von den Laschen. Setzen Sie den Lautsprecher in die Halterung ein und stellen Sie ihn auf den gewünschten Winkel (0°, 15°, 30° oder 45°) ein. Verriegeln Sie die Laschen und drücken Sie die Verriegelungsgabeln fest, bis sie sicher sitzen. Bringen Sie bei Bedarf das Sicherheitskabel an der Rückseite an (M6-Gewindeeinsatz, 15 mm Tiefe).
Einstellungen und Anpassungen
Der Lautsprecher verfügt über einen Transformator-Abgriffschalter, der mit einem Schlitzschraubendreher eingestellt werden kann. Verfügbare Einstellungen für 70V sind 3W, 6W, 12W, 25W, 50W; für 100V sind 6W, 12W, 25W, 50W verfügbar. Das Bose-Logo auf dem Gitter kann durch Drücken des Knopfes auf der Rückseite gedreht werden, um es an die Ausrichtung des Lautsprechers anzupassen.
Herstellerinformationen
Bose Corporation
Praktische Hilfe
Typische Probleme
Lautsprecher sitzt locker oder ist instabil
Stellen Sie sicher, dass die Verriegelungsgabeln vollständig auf die Laschen gedrückt wurden und die Halterung fest an einer tragfähigen Struktur montiert ist.
Wassereintritt bei Außenmontage
Verwenden Sie die wetterfeste Eingangsabdeckung. Bei Verwendung der 'Wide Open'-Konfiguration muss der Euroblock-Anschluss zusätzlich gegen eindringendes Wasser abgedichtet werden.
Logo ist falsch ausgerichtet
Drücken Sie den Knopf auf der Rückseite des Gitters und drehen Sie das Logo in die gewünschte Position.
Vor der Verwendung
- Prüfen Sie die Tragfähigkeit der Montagefläche.
- Stellen Sie sicher, dass die Verkabelung den lokalen Bauvorschriften entspricht.
- Wählen Sie die passende Ausrichtung (horizontal oder vertikal).
- Verwenden Sie nur spezifizierte Hardware für die Montage.
- Prüfen Sie, ob der Transformator-Abgriff korrekt für Ihr System (70V/100V) eingestellt ist.
Mehr anzeigen Weniger anzeigen
Abbildungen und Diagramme
- Die Anleitung enthält Diagramme zur Vorbereitung der wetterfesten Abdeckung für verschiedene Verkabelungsszenarien.
- Es gibt detaillierte Zeichnungen zur Montage der Halterung und zum Einrasten des Lautsprechers.
- Die Anschlussdiagramme zeigen die Belegung des Euroblock-Steckers für 70V/100V und 8 Ohm Betrieb.
Modellkompatibilität
- Nicht für die Installation in Innen-Wasseranlagen (Pools, Saunen, etc.) geeignet.
- Nicht für die Verwendung mit starren Kabelkanälen geeignet.
- Kompatibel mit optionaler MBPWR-50 Schwenk-Neige-Halterung.
