Ersatzteil- und Spezifikationshandbuch für Fender American Ultra Telecaster (011803XXXX)
Detailliertes technisches Handbuch für die Fender American Ultra Telecaster (011803XXXX). Enthält Explosionszeichnungen, vollständige Ersatzteillisten, Schaltpläne, Steuerungskonfigurationen und technische Spezifikationen für Wartung und...
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als technisches Referenzhandbuch für die Fender American Ultra Telecaster (Modell 011803XXXX). Es enthält keine Spielanleitungen, sondern detaillierte Informationen zu Ersatzteilen, Verkabelung, elektronischen Funktionen und technischen Spezifikationen, die für Wartung, Reparatur und Setup erforderlich sind.
Explosionszeichnung und Bauteile

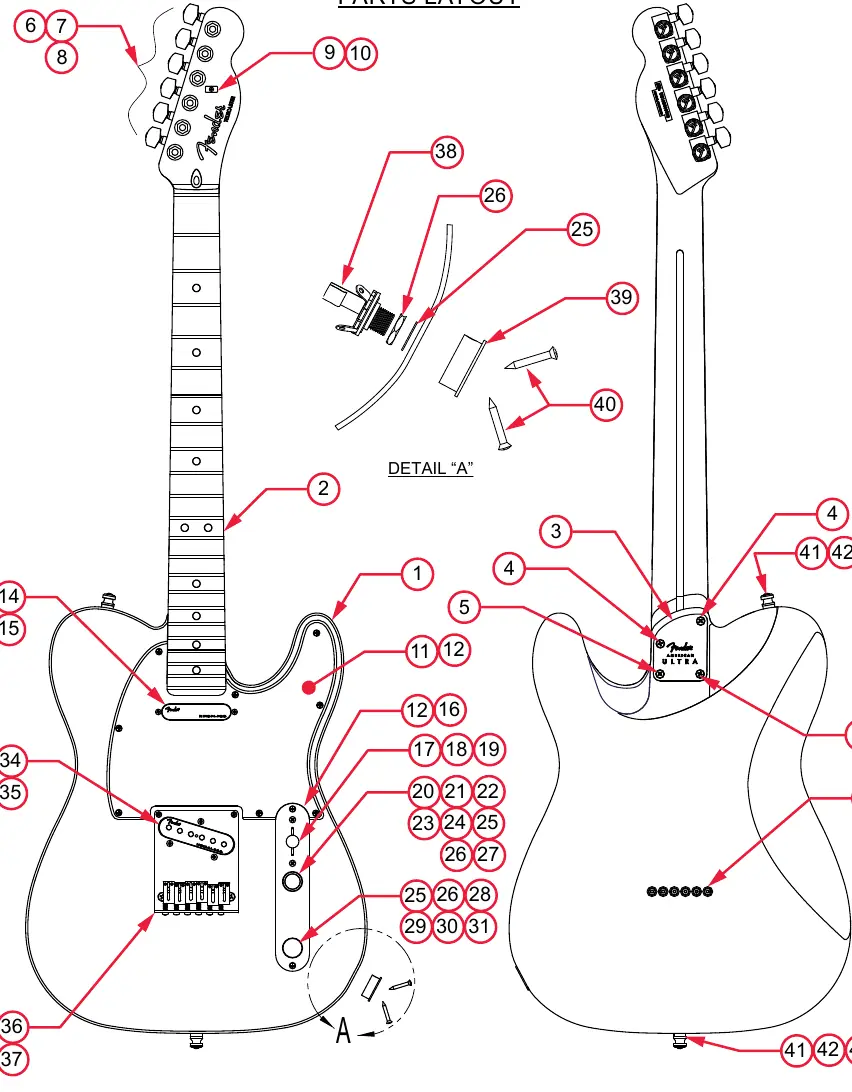

Die Explosionszeichnung auf Seite 1 bietet eine visuelle Übersicht aller Hardware-Komponenten. Die zugehörigen Ersatzteillisten auf den Seiten 2 und 3 führen jede Komponente mit einer Referenznummer (REF#) und der entsprechenden Fender-Teilenummer auf, was die Identifizierung von Ersatzteilen erleichtert.
Elektronik und Schaltplan

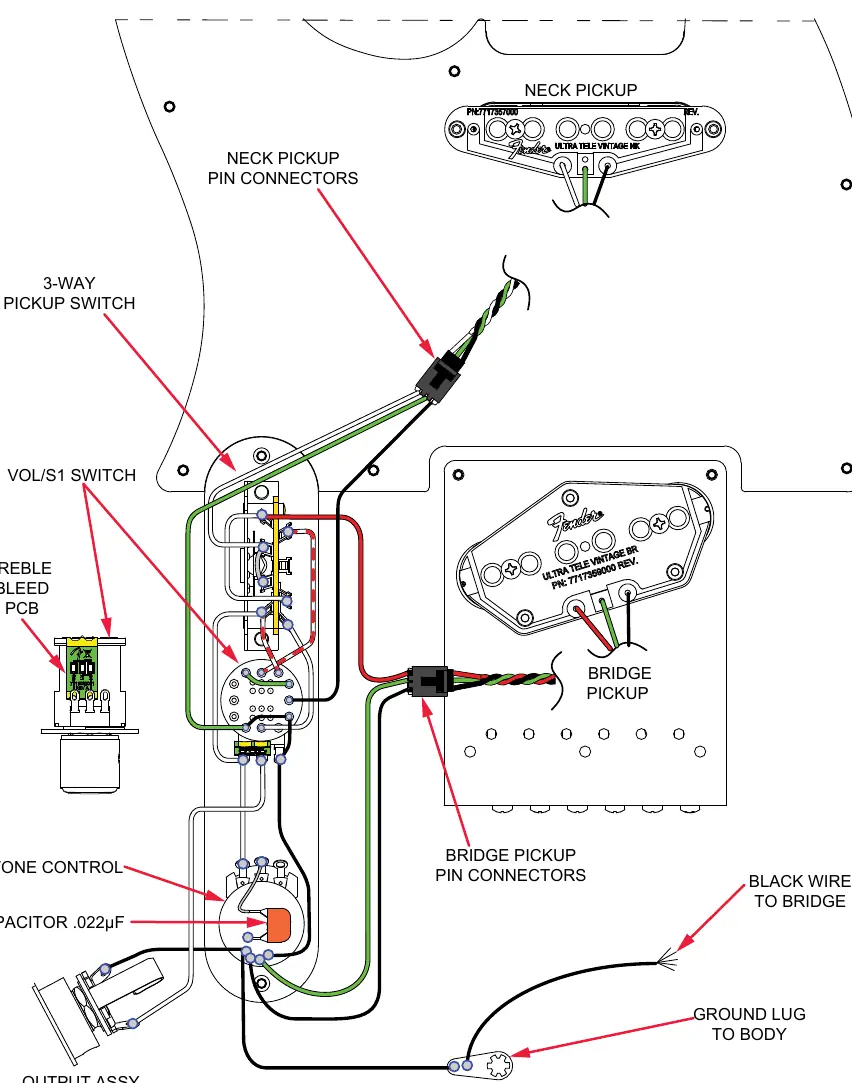

Der Schaltplan auf Seite 4 zeigt die interne Verkabelung der Gitarre. Dies umfasst:
- Verbindung der Neck- und Bridge-Pickups
- Verkabelung des 3-Wege-Schalters
- Anschluss des Vol/S1-Schalters
- Verkabelung der Tone-Control und des Treble-Bleed-Schaltkreises
Schalter- und Steuerungsfunktionen
Die Steuerung der Gitarre basiert auf einem 3-Wege-Schalter und einem S1-Schalter im Master-Volume-Regler. Die Funktionen sind wie folgt:
- 3-Wege-Schalter: Wählt zwischen Neck-Pickup, Bridge-Pickup oder beiden.
- S1-Schalter: Funktioniert nur in Position 2 des 3-Wege-Schalters. In der oberen Position (OFF) sind die Pickups parallel geschaltet. In der unteren Position (ON) sind die Pickups in Serie geschaltet.
Technische Spezifikationen
Die Spezifikationen auf Seite 6 enthalten wichtige Details für Wartung und Setup:
- Hals-Profil: Ultra Modern D.
- Bundgröße: Medium Jumbo.
- Pickup-Widerstand: Neck (11.3-11.7 kOhm), Bridge (9.9-10.5 kOhm).
- Werkzeuge: Spezifikationen für Inbusschlüssel zur Einstellung der Saitenreiter und des Halsstabs.
Herstellerinformationen
Fender Musical Instruments Corporation
Praktische Hilfe
Typische Probleme
S1-Schalter zeigt keine Wirkung
Der S1-Schalter funktioniert nur, wenn sich der 3-Wege-Schalter in Position 2 befindet.
Elektronik-Fehlfunktion
Überprüfen Sie die Verkabelung anhand des Schaltplans auf Seite 4, insbesondere die Verbindungen der Pickups und des Treble-Bleed-Schaltkreises.
Ersatzteilidentifikation
Verwenden Sie die REF#-Nummern aus der Explosionszeichnung (Seite 1) und suchen Sie diese in der Tabelle auf Seite 2-3, um die korrekte Fender-Teilenummer zu finden.
Vor der Verwendung
- Überprüfen Sie die Saitenlage anhand der Spezifikationen auf Seite 6.
- Stellen Sie sicher, dass die Elektronik korrekt verkabelt ist (siehe Schaltplan).
- Verwenden Sie die korrekten Inbusschlüssel für Hals- und Saitenreitereinstellungen.
- Prüfen Sie die Pickup-Widerstände bei Fehlern in der Klangausgabe.
Technische Daten in der Praxis
- Neck Profile
- Ultra Modern D (Halsform).
- Pickup Resistance
- Neck: 11.3-11.7 kOhm; Bridge: 9.9-10.5 kOhm.
Abbildungen und Diagramme
- Explosionszeichnung zeigt die Position aller Hardware-Komponenten.
- Schaltplan zeigt die Verkabelung der Pickups, des S1-Schalters und der Potentiometer.
Modellkompatibilität
- Dieses Dokument ist spezifisch für das Modell 011803XXXX (American Ultra Telecaster).
