Bedienungsanleitung für Ernitec 0070-1322A 1080P Mercury Netzwerkkamera
Schnellstartanleitung für die Ernitec 0070-1322A Mercury Netzwerkkamera. Enthält Installationsschritte, Anschlussanweisungen, Tastenbelegungen und Konfigurationshinweise.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Schnellstartanleitung für die Ernitec 0070-1322A Mercury Netzwerkkamera. Es deckt die grundlegende Installation, den Anschluss der Kabel sowie die Bedienung der OSD-Menüs und Tastenfunktionen ab. Beachten Sie bei der Installation in öffentlichen Bereichen die gesetzlichen Hinweispflichten zur Videoüberwachung.
Gerätebeschreibung und Lieferumfang
Überprüfen Sie nach dem Auspacken den Lieferumfang auf Vollständigkeit. Dieser umfasst in der Regel die Dome-Kamera, eine Installationsschablone, Schraubendreher (T15, M3), Schrauben, Dübel und einen Steckschlüssel.
Installation
Die Kamera kann an Decken oder Wänden montiert werden. Verwenden Sie die beiliegende Installationsschablone, um die Bohrlöcher zu markieren. Bei der Montage im Außenbereich sind Maßnahmen gegen Feuchtigkeit und Insekten zu treffen. Die Kuppelabdeckung sollte erst 30 Minuten nach der Installation und Inbetriebnahme aufgesetzt werden, um Kondenswasserbildung zu vermeiden.
Anschluss
Die Kamera wird über einen BNC-Anschluss für das Videosignal und einen Niederspannungsanschluss (12V DC oder 24V AC, siehe Typenschild) für die Stromversorgung verbunden. Achten Sie darauf, dass die Spannungsversorgung den Anforderungen entspricht und bei instabilen Netzen eine Erdung erfolgt.
Bedienung und Tastenfunktionen
Die Kamera verfügt über einen Multifunktionsschalter für das OSD-Menü:
- SET-Taste: Öffnen des OSD-Menüs oder Bestätigen von Auswahlpunkten.
- UP/DOWN-Tasten: Navigation im Menü nach oben/unten.
- LEFT/RIGHT-Tasten: Horizontale Navigation oder Parameteränderung.
Durch langes Drücken (5s) der Tasten können verschiedene Videomodi (AHD, TVI, CVBS, CVI) direkt umgeschaltet werden.
Sicherheitshinweise
- Vermeiden Sie starke Lichteinstrahlung (Sonne, Lampen) direkt auf das Objektiv.
- Schützen Sie das Gerät vor Stößen, Vibrationen und magnetischen Störfeldern.
- Reinigen Sie das Gerät nur mit einem weichen, trockenen Tuch oder bei starker Verschmutzung mit einem neutralen Reinigungsmittel.
- Trennen Sie bei längerer Nichtbenutzung die Stromversorgung.
Herstellerinformationen
Ernitec
Praktische Hilfe
Typische Probleme
Kondenswasser unter der Kuppel
Die Kuppelabdeckung erst 30 Minuten nach der Installation und Inbetriebnahme aufsetzen.
Falscher Videomodus (Bildstörung)
Halten Sie die entsprechende Richtungstaste (Links/Rechts/Oben/Unten) für 5 Sekunden gedrückt, um zwischen AHD, TVI, CVBS und CVI zu wechseln.
Instabile Stromversorgung
Bei instabiler Spannung muss das Gerät geerdet werden, um Überspannungsschäden zu vermeiden.
Vor der Verwendung
- Lieferumfang auf Vollständigkeit prüfen.
- Spannungsanforderungen (12V DC oder 24V AC) auf dem Typenschild prüfen.
- Installationsort auf Stabilität und Schutz vor Witterung prüfen.
- Schutzfolie von der Kuppelabdeckung entfernen.
Technische Daten in der Praxis
- 12V DC / 24V AC
- Erforderliche Eingangsspannung für den Betrieb.
- LPS Standard
- Netzteile müssen den LPS-Standard (Limited Power Source) erfüllen.
Abbildungen und Diagramme
- Figure 2-1: Anschlussbelegung für Video- und Stromkabel.
- Figure 2-2: Belegung des Multifunktionsschalters für OSD-Menü und Moduswahl.

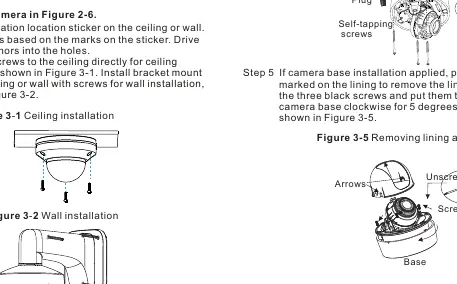

- Figure 3-1/3-2: Montageanleitung für Decken- und Wandinstallation.
- Figure 3-3: Öffnen der Kameraabdeckung für Wartung oder Installation.
Modellkompatibilität
- Die Kamera unterstützt verschiedene Videomodi (AHD, TVI, CVBS, CVI), die manuell umgeschaltet werden können.
- Für die Montage an Anschlussdosen oder Halterungen sind die beiliegenden Edelstahlschrauben zu verwenden.
