Bedienungsanleitung für den Ernitec 0070-24222-AC HDMI/VGA/BNC Monitor

Schnellstartanleitung für den Ernitec 0070-24222-AC Monitor. Erfahren Sie, wie Sie das Gerät anschließen, die OSD-Einstellungen konfigurieren, die Fernbedienung nutzen und häufige Probleme bei der Bildwiedergabe beheben.

Inhaltsverzeichnis

Abbildungen aus der Anleitung

Zur Stelle im Text springen
Ernitec HDMI/VGA/BNC Monitor Seite 1 Zusätzliches Montagefoto von Seite 8 Seite 8

Wichtige Informationen aus der Anleitung

Dieses Dokument dient als Bedienungsanleitung für den Ernitec 0070-24222-AC Monitor. Es enthält Anweisungen zur Inbetriebnahme, zur Konfiguration der Bild- und Toneinstellungen über das OSD-Menü sowie zur Fehlerbehebung bei Signalproblemen. Bitte bewahren Sie das Gerät vor Feuchtigkeit und extremen Temperaturen geschützt auf.

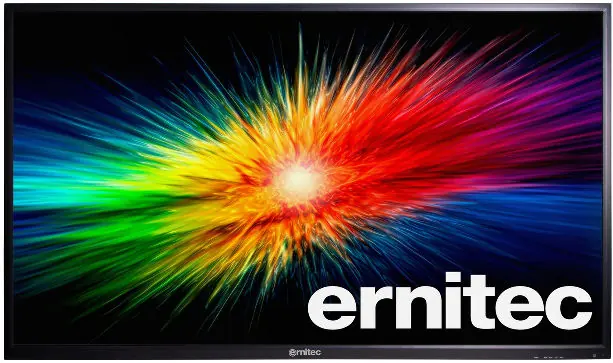

Ernitec HDMI/VGA/BNC Monitor
Ernitec HDMI/VGA/BNC Monitor

Anschlüsse und Installation

Der Monitor verfügt über verschiedene Eingangsoptionen für eine flexible Nutzung:

Zusätzliches Montagefoto von Seite 8
Zusätzliches Montagefoto von Seite 8
  • HDMI: HDMI-Eingang für hochauflösende Signale.
  • VGA: VGA-Eingang für PC-Verbindungen.
  • BNC: BNC1 und BNC2 Eingänge für CCTV-Prozessoren sowie ein BNC-Ausgang zur Weiterleitung an andere Monitore.
  • Audio: Audio-Eingang und Audio-Ausgang.

Stellen Sie sicher, dass alle Kabel fest sitzen, bevor Sie das Gerät einschalten. Bei der Verwendung von BNC-Verbindungen verbinden Sie den Ausgang des Prozessors mit dem BNC-Eingang des Monitors.

Bedienung und OSD-Setup

Die Steuerung erfolgt über die Tasten am Gerät oder die mitgelieferte Fernbedienung:

  • Einschalten: Verbinden Sie das Netzkabel und drücken Sie die Power-Taste. Die LED leuchtet rot im Standby-Modus.
  • Menüführung: Drücken Sie die MENU-Taste, um das OSD-Menü zu öffnen. Navigieren Sie mit den Pfeiltasten und bestätigen Sie mit der entsprechenden Taste.
  • Bildanpassung: Im Menü PICTURE können Kontrast, Helligkeit, Farbe, Schärfe und das Seitenverhältnis (Aspect Ratio) angepasst werden.
  • Toneinstellungen: Im Menü SOUND können Bass, Treble, Balance und die automatische Lautstärkeregelung konfiguriert werden.

Wartung und Sicherheit

Regelmäßige Reinigung verlängert die Lebensdauer des Monitors:

  • Bildschirmreinigung: Verwenden Sie ein weiches Tuch mit einer Mischung aus lauwarmem Wasser und einem milden Reinigungsmittel. Wischen Sie den Bildschirm vorsichtig ab und lassen Sie ihn vollständig an der Luft trocknen.
  • Gehäusereinigung: Nutzen Sie ein trockenes, fusselfreies Tuch.
  • Längere Abwesenheit: Trennen Sie das Gerät bei längerer Nichtbenutzung oder bei Gewitter vom Stromnetz, um Schäden durch Überspannung zu vermeiden.

Herstellerinformationen

Ernitec

Markenprofil
Herstellerwebsite https://www.ernitec.com Support https://www.ernitec.com/support Herstellerhandbücher https://www.ernitec.com/user-manuals

Praktische Hilfe

Typische Probleme

Kein Bild

Prüfen Sie, ob das Netzkabel fest sitzt, der Monitor eingeschaltet ist und die Helligkeitseinstellungen korrekt sind.

Signal außerhalb des Bereichs (VGA)

Passen Sie die Auflösung, die horizontale oder vertikale Frequenz an oder prüfen Sie das Signalkabel.

Bild erscheint verzögert nach dem Einschalten

Dies ist ein normaler Vorgang während des Systemstarts. Warten Sie einige Minuten.

Fernbedienung funktioniert nicht

Prüfen Sie die Batterien (CR2032), die Polarität und ob sich Hindernisse zwischen Fernbedienung und Sensor befinden.

Vor der Verwendung

  • Prüfen Sie den Lieferumfang auf Netzkabel und Fernbedienung.
  • Legen Sie eine CR2032 3V Batterie in die Fernbedienung ein.
  • Stellen Sie sicher, dass die Stromversorgung den Spezifikationen entspricht.
  • Wählen Sie den korrekten Eingang (VGA, HDMI, BNC) über die INPUT-Taste.
  • Entfernen Sie Schutzfolien vom Bildschirm.

Technische Daten in der Praxis

Aspect Ratio
Einstellung des Bildseitenverhältnisses (z.B. 4:3, Panorama, Zoom, Auto).
OSD Duration
Zeitdauer, wie lange das Menü auf dem Bildschirm angezeigt bleibt.

Abbildungen und Diagramme

  • Die Rückseite zeigt die Anordnung der Anschlüsse von 1 bis 8 (Power, HDMI, VGA, BNC-Eingänge/Ausgänge, Audio).
  • Die Fernbedienungstasten ermöglichen den direkten Zugriff auf Eingangsquellen, Menü und Stummschaltung.

Modellkompatibilität

  • Das Gerät unterstützt Plug-and-Play für PC-Verbindungen via DDC-Protokoll.
  • Nur für den Innenbereich geeignet; nicht in feuchten Umgebungen aufstellen.
