Bedienungsanleitung für den Ernitec 0070-24219-BNC Überwachungsmonitor
Schnellstartanleitung für den Ernitec 0070-24219-BNC Überwachungsmonitor. Erfahren Sie mehr über Anschlüsse, OSD-Einstellungen, Fehlerbehebung und Wartung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Bedienungsanleitung für den Ernitec 0070-24219-BNC Überwachungsmonitor. Es enthält Anweisungen zur Inbetriebnahme, Konfiguration des OSD-Menüs, Anschlussmöglichkeiten sowie zur Fehlerbehebung bei Betriebsstörungen. Bitte bewahren Sie dieses Handbuch für zukünftige Referenzzwecke auf.
Sicherheitshinweise
- Setzen Sie das Gerät weder Regen noch Feuchtigkeit aus.
- Vermeiden Sie das Aufstellen von mit Flüssigkeiten gefüllten Gefäßen in der Nähe des Monitors.
- Stellen Sie sicher, dass das Gerät ausreichend belüftet ist.
- Verwenden Sie nur vom Hersteller spezifiziertes Zubehör.
- Trennen Sie das Gerät bei längerer Nichtbenutzung vom Stromnetz.
- Öffnen Sie niemals das Gehäuse; im Inneren befinden sich keine vom Benutzer zu wartenden Teile.
Anschlüsse und Inbetriebnahme
Der Monitor verfügt über verschiedene Eingänge für eine flexible Nutzung:
- DC 12V: Anschluss für das Netzteil.
- HDMI & VGA: Eingänge für digitale und analoge Videosignale.
- BNC IN/OUT: Anschlüsse für Überwachungskamerasysteme (Prozessor-Verbindung).
- Audio: Audio-Eingang und Audio-Ausgang.
Zur Inbetriebnahme verbinden Sie das Netzkabel und schalten das Gerät über den Power-Schalter ein. Die Status-LED leuchtet grün bei Betrieb.
OSD-Menü und Einstellungen
Über die Menü-Taste gelangen Sie in das On-Screen-Display (OSD), um Einstellungen vorzunehmen:
- Bild: Anpassung von Kontrast, Helligkeit, Farbe, Schärfe und Bildformat (Aspect Ratio).
- Ton: Einstellung von Bass, Höhen, Balance und Lautstärke.
- Optionen/Funktionen: Sprachwahl, OSD-Dauer und Software-Updates.
Wartung und Reinigung
Reinigen Sie den Bildschirm mit einem weichen Tuch, das mit einer Mischung aus lauwarmem Wasser und einem milden Reinigungsmittel angefeuchtet wurde. Wischen Sie den Bildschirm trocken, bevor Sie ihn wieder einschalten. Verwenden Sie für das Gehäuse ein trockenes, fusselfreies Tuch.
Fehlerbehebung
Bei Problemen wie fehlendem Bild oder Störungen prüfen Sie zunächst die Kabelverbindungen und die gewählte Eingangsquelle. Stellen Sie sicher, dass der Monitor eingeschaltet ist und die korrekte Signalquelle über die INPUT-Taste ausgewählt wurde.
Herstellerinformationen
Ernitec
Praktische Hilfe
Typische Probleme
Kein Bild
Prüfen Sie, ob das Netzkabel fest sitzt, der Monitor eingeschaltet ist und die korrekte Eingangsquelle gewählt wurde.
Bildstörungen (Streifen/Rauschen)
Führen Sie bei VGA-Signalen einen Auto-Abgleich durch oder prüfen Sie die Signalauflösung und -frequenz.
Fernbedienung funktioniert nicht
Prüfen Sie die Batterien, stellen Sie sicher, dass keine Hindernisse im Weg sind und der Sensor innerhalb von 7 Metern Reichweite ist.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Vollständigkeit (Monitor, Netzteil, Fernbedienung).
- Legen Sie die CR2032 3V Batterie in die Fernbedienung ein (auf Polarität achten).
- Stellen Sie sicher, dass die Belüftungsschlitze nicht blockiert sind.
- Verbinden Sie die benötigten Video- und Audiokabel vor dem Einschalten.
Technische Daten in der Praxis
- Aspect Ratio
- Einstellung des Bildformats (z.B. 4:3, Panorama, Zoom) zur optimalen Darstellung des Eingangssignals.
Abbildungen und Diagramme

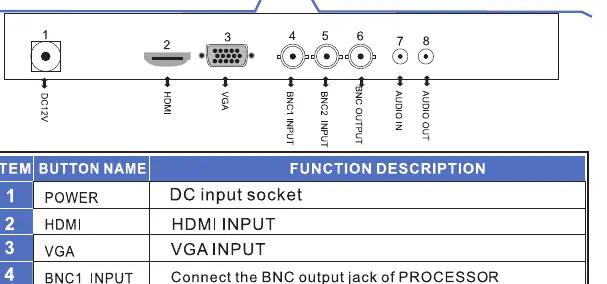

- Die Rückseite zeigt die Anordnung der Anschlüsse von DC 12V bis hin zu BNC- und Audio-Ports.
- Die Fernbedienungstasten ermöglichen den direkten Zugriff auf Eingangsquellen, Menüführung und Stummschaltung.
Modellkompatibilität
- Unterstützt VESA DDC-Protokoll für Plug-and-Play bei PC-Verbindungen.
- Nur für den Innenbereich geeignet.
