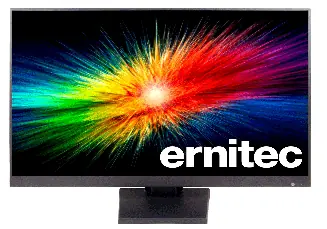

Bedienungsanleitung für den 22-Zoll Full HD Überwachungsmonitor Ernitec 0070-24222-AC-M
Schnellstartanleitung für den Ernitec 0070-24222-AC-M Monitor. Erfahren Sie alles über Anschlüsse, OSD-Einstellungen, Bildkonfiguration und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Bedienungsanleitung für den 22-Zoll Full HD Überwachungsmonitor Ernitec 0070-24222-AC-M. Es enthält Anweisungen zur sicheren Installation, zum Anschluss externer Geräte, zur Konfiguration des OSD-Menüs (On-Screen Display) sowie zur Fehlerbehebung bei häufig auftretenden Problemen.
Anschlüsse und Installation
Der Monitor verfügt über verschiedene Eingangsoptionen für Überwachungssysteme:
- HDMI: Digitaler Eingang für hochauflösende Signale.
- VGA: Analoger Eingang für PC-Verbindungen.
- BNC1/BNC2 Input: Eingänge für CCTV-Prozessoren.
- BNC Output: Zum Durchschleifen des Signals an einen weiteren Monitor.
- Audio In/Out: Anschlüsse für Audiosignale.
Stellen Sie sicher, dass das Gerät an eine dedizierte Steckdose angeschlossen ist und vermeiden Sie eine Überlastung der Stromkreise.
Grundlegende OSD-Einrichtung
Das OSD-Menü ermöglicht die Anpassung der Bild- und Toneinstellungen:
- Drücken Sie die MENU-Taste, um das Hauptmenü aufzurufen.
- Verwenden Sie die Pfeiltasten zur Navigation und Auswahl der Untermenüs (Picture, Sound, Option, Function).
- Bestätigen Sie Ihre Auswahl und drücken Sie erneut MENU, um das Menü zu verlassen.
Im Menü PICTURE können Sie Kontrast, Helligkeit, Farbtemperatur (Warm, Kalt, Benutzerdefiniert) und das Seitenverhältnis (z.B. 4:3, Panorama, Auto) anpassen.
Wartung und Sicherheit
Um die Lebensdauer des Monitors zu verlängern, beachten Sie folgende Hinweise:
- Schalten Sie das Gerät aus und ziehen Sie den Netzstecker, bevor Sie es reinigen.
- Verwenden Sie zur Reinigung des Bildschirms ein weiches Tuch mit einer milden Reinigungslösung. Wischen Sie den Bildschirm trocken, bevor Sie ihn wieder einschalten.
- Reinigen Sie das Gehäuse nur mit einem trockenen, fusselfreien Tuch.
- Trennen Sie das Gerät bei längerer Abwesenheit oder während eines Gewitters vom Stromnetz.
Herstellerinformationen
Ernitec
Praktische Hilfe
Typische Probleme
Kein Bild
Prüfen Sie, ob das Netzkabel fest sitzt, der Monitor eingeschaltet ist und die Helligkeits-/Kontrasteinstellungen korrekt sind.
Bild außerhalb des Bereichs (VGA)
Passen Sie die Auflösung oder die horizontale/vertikale Frequenz an der Signalquelle an.
Fernbedienung funktioniert nicht
Prüfen Sie die Batterien, stellen Sie sicher, dass keine Hindernisse zwischen Fernbedienung und Sensor liegen und der Monitor auf den richtigen Modus eingestellt ist.
Horizontale/vertikale Streifen oder Rauschen
Führen Sie eine automatische Konfiguration durch oder justieren Sie Takt, Phase und H/V-Position im Menü.
Vor der Verwendung
- Prüfen Sie den Lieferumfang auf Netzkabel, Stromadapter und Fernbedienung.
- Legen Sie die CR2032-Batterien in die Fernbedienung ein (auf korrekte Polarität achten).
- Stellen Sie sicher, dass der Monitor an einer dedizierten Steckdose angeschlossen ist.
- Vermeiden Sie die Installation in der Nähe von Wärmequellen oder in feuchten Umgebungen.
- Notieren Sie sich die Modell- und Seriennummer für den Support.
Technische Daten in der Praxis
- Aspect Ratio
- Einstellung des Seitenverhältnisses (z.B. 4:3, Panorama, Auto) zur korrekten Skalierung des Eingangssignals.
Abbildungen und Diagramme
- Die Rückseite zeigt die Anordnung der Anschlüsse: 1. Strom, 2. HDMI, 3. VGA, 4-5. BNC-Eingänge, 6. BNC-Ausgang, 7. Audio-Eingang, 8. Audio-Ausgang.
- Die Fernbedienung bietet Tasten für direkte Eingangswahl (VGA, BNC, HDMI) sowie Menünavigation.
Modellkompatibilität
- Der Monitor unterstützt DDC-Protokolle für die automatische Konfiguration mit PCs.
- Nur für den Innenbereich geeignet; nicht Regen oder Feuchtigkeit aussetzen.
