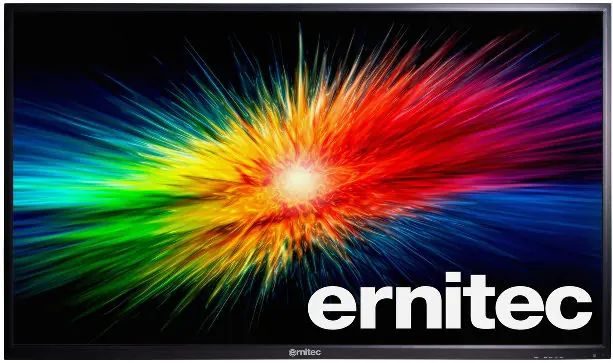

Bedienungsanleitung für den Ernitec 0070-24127-WATERPR00F HDMI/VGA/BNC Monitor
Schnellstartanleitung für den Ernitec 0070-24127-WATERPR00F Monitor. Erfahren Sie mehr über Anschlüsse, OSD-Einstellungen, Fehlerbehebung und Wartung.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument dient als Bedienungsanleitung für den Ernitec 0070-24127-WATERPR00F Monitor. Es enthält Anweisungen zur Inbetriebnahme, zur Konfiguration über das OSD-Menü, zum Anschluss externer Geräte sowie zur Fehlerbehebung bei häufig auftretenden Problemen.
Anschlüsse und Inbetriebnahme
Der Monitor verfügt über verschiedene Eingänge für eine flexible Nutzung:
- HDMI-Eingang: Zum Anschluss von HDMI-Quellen.
- VGA-Eingang: Zum Anschluss von PCs.
- BNC-Eingänge (1 & 2): Zum Anschluss von Prozessoren oder anderen Videoquellen.
- BNC-Ausgang: Zur Weiterleitung des Signals an einen weiteren Monitor.
- Audio-Anschlüsse: Audio-Eingang und Audio-Ausgang.
Stellen Sie sicher, dass das Netzkabel korrekt angeschlossen ist und die Stromanzeige an der Vorderseite grün leuchtet. Verwenden Sie für die Fernbedienung eine CR2032 3V Batterie.
OSD-Menü und Einstellungen
Über die Menü-Taste gelangen Sie in das OSD-Interface, um Bild- und Toneinstellungen vorzunehmen:
- Bild-Menü: Anpassung von Kontrast, Helligkeit, Farbe, Schärfe, Farbtemperatur und Bildformat (Aspect Ratio).
- Ton-Menü: Einstellung von Bass, Höhen, Balance und Lautstärkemodus.
- Optionen/Funktionen: Sprachwahl, OSD-Dauer, Transparenz, automatisches Bild-Setup und Software-Updates via USB.
Wartung und Sicherheit
Um die Lebensdauer des Monitors zu verlängern, reinigen Sie den Bildschirm mit einem weichen Tuch, das mit einer Mischung aus lauwarmem Wasser und einem milden Reinigungsmittel angefeuchtet wurde. Wischen Sie das Gehäuse mit einem trockenen, fusselfreien Tuch ab. Bei längerer Abwesenheit wird empfohlen, den Netzstecker zu ziehen, um das Gerät vor Überspannungen zu schützen.
Fehlerbehebung
Bei Problemen wie "Signal außerhalb des Bereichs" prüfen Sie die Auflösung und die Frequenz der Quelle. Bei "Kein Bild" stellen Sie sicher, dass das Gerät eingeschaltet ist und die korrekte Eingangsquelle über die INPUT-Taste gewählt wurde.
Herstellerinformationen
Ernitec
Praktische Hilfe
Typische Probleme
Signal außerhalb des Bereichs (VGA)
Auflösung, horizontale oder vertikale Frequenz anpassen; Signalkabel prüfen.
Kein Bild
Prüfen, ob das Netzkabel fest sitzt, das Gerät eingeschaltet ist und die korrekte Eingangsquelle gewählt wurde.
Fernbedienung funktioniert nicht
Batterien prüfen (CR2032), auf korrekte Polarität achten oder Batterien austauschen.
Vertikale Streifen oder Rauschen
Auto-Konfiguration ausführen oder Takt/Phase/Position manuell anpassen.
Vor der Verwendung
- Netzanschluss auf korrekte Spannung prüfen.
- Passende Signalkabel (HDMI, VGA, BNC) bereithalten.
- CR2032 Batterie in die Fernbedienung einlegen.
- Monitor an einem gut belüfteten Ort aufstellen.
- Sicherstellen, dass keine Flüssigkeiten in die Nähe des Geräts gelangen.
Technische Daten in der Praxis
- BNC-Anschlüsse
- Eingänge für professionelle Videoquellen (z.B. Prozessoren) und ein Ausgang zur Signaldurchschleifung.
- Aspect Ratio
- Einstellung des Bildformats (z.B. 4:3, Panorama, Point-to-Point) zur korrekten Darstellung des Quellsignals.
Abbildungen und Diagramme
- Die Rückseite zeigt die Anordnung der Anschlüsse von 1 bis 8 (Strom, HDMI, VGA, BNC-Ein/Ausgänge, Audio).
- Die Fernbedienungstasten ermöglichen den direkten Zugriff auf Eingangsquellen, Menüführung und Bildmodi.
Modellkompatibilität
- Unterstützt VESA DDC-Protokoll für automatische PC-Konfiguration.
- Nur für den Innenbereich geeignet; vor Feuchtigkeit schützen.
