Bedienungsanleitung für Equinox Helix 100W Gobo Flower

Wichtige Informationen aus der Anleitung

Der Equinox Helix 100W Gobo Flower ist ein professioneller Lichteffekt für den Innenbereich. Vor der ersten Inbetriebnahme ist es zwingend erforderlich, das Gerät auf Transportschäden zu prüfen. Das Gerät darf nicht in feuchten Umgebungen betrieben werden und muss vor Regen geschützt werden. Reparaturen und Wartungsarbeiten dürfen nur von qualifiziertem Fachpersonal durchgeführt werden, da das Gerät keine vom Benutzer zu wartenden Teile enthält.

Produktübersicht

Das Gerät verfügt über eine 100W LED (7400K) und bietet folgende Funktionen:

• 11 statische Gobos + offen
• 9 Farben + offen
• DMX-Steuerung (2, 5 oder 7 Kanäle)
• Auto-, Sound-Aktiv- und Master/Slave-Modi
• 0-100% Dimmen und variabler Stroboskop-Effekt
• Manuelle Fokussierung
• Lüfterkühlung

Bedienung und Menüstruktur

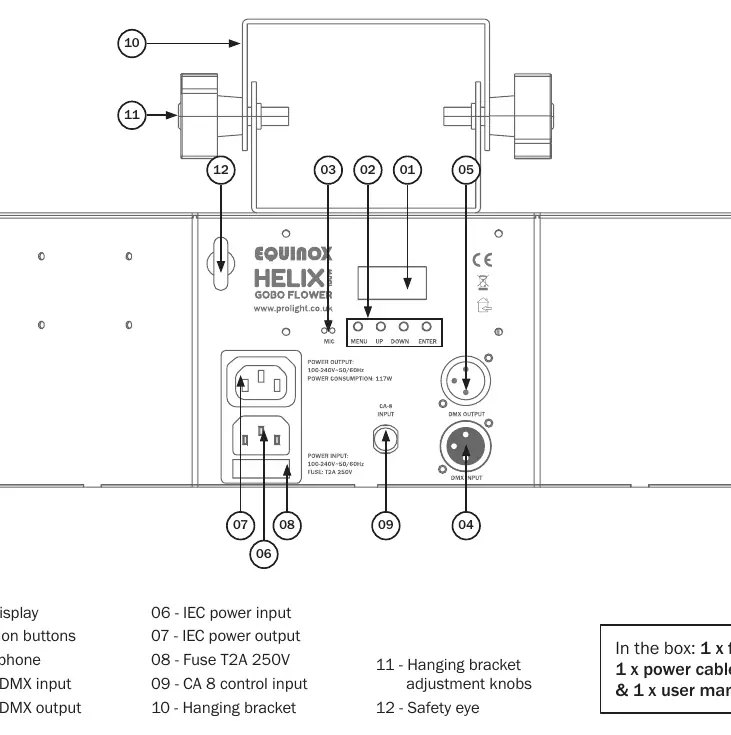

Die Steuerung erfolgt über das 4-Tasten-Menü auf der Rückseite des Geräts:

• DMX-Modus: Über das Menü "Addr" kann die Startadresse (1-512) eingestellt werden. Unter "CHNd" wählen Sie den Kanalmodus (2, 5 oder 7 Kanäle).
• Master/Slave-Modus: Stellen Sie ein Gerät als Master ("NASt" -> "ON") und die anderen als Slave ("SLNd" -> "SL1", "SL2" oder "SL3") ein.
• Sound-Aktiv: Aktivieren Sie den Modus über "SOUN" -> "ON". Die Empfindlichkeit kann unter "SENS" (0-100) angepasst werden.
• Show-Modi: Wählen Sie unter "SHNd" die Programme 0-8 aus. Geschwindigkeit und Farben/Gobos können je nach Modus angepasst werden.
• Manuelle Steuerung: Über "NANU" können Dimmer, Strobe, Farbe, Gobo und Rotation manuell eingestellt werden.

DMX-Einrichtung

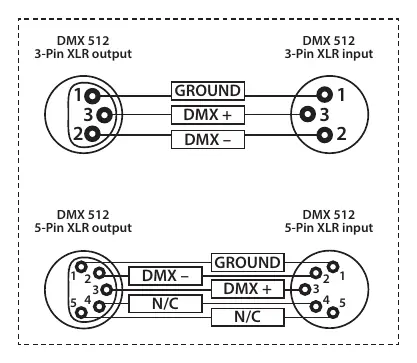

Das Gerät unterstützt den DMX-512 Standard. Verwenden Sie hochwertige 3-polige oder 5-polige XLR-Kabel. Achten Sie darauf, dass die DMX-Kette am letzten Gerät mit einem 120-Ohm-Widerstand terminiert wird, um Signalstörungen zu vermeiden. Die Pin-Belegung ist: Pin 1 (Masse), Pin 2 (Signal -), Pin 3 (Signal +).

Stromversorgung und Verkettung

Das Gerät verfügt über einen IEC-Stromein- und -ausgang. Dies ermöglicht das "Power Linking" mehrerer Geräte:

• Maximal 16 Geräte bei 240V.
• Maximal 8 Geräte bei 120V.
• Achten Sie darauf, dass die Stromaufnahme anderer angeschlossener Geräte die Kapazität nicht überschreitet.

Fehlerbehebung und Wartung

Bei Fehlfunktionen oder DMX-Signalverlust kann unter "dNSt" eingestellt werden, wie das Gerät reagieren soll (Master/Slave, Letzten Befehl halten oder Blackout). Reinigen Sie das Gerät regelmäßig und stellen Sie sicher, dass die Lüftungsschlitze frei sind. Bei Defekten der Sicherung (T2A 250V) darf diese nur durch eine Sicherung gleichen Typs ersetzt werden.
