Bedienungsanleitung für NEO STORMER LITE RGB LED Stroboskop

Erfahren Sie, wie Sie das NEO STORMER LITE RGB LED Stroboskop bedienen. Diese Anleitung enthält Details zur DMX-Kanalbelegung, Menüeinstellungen, Betriebsmodi und technischen Spezifikationen.

Inhaltsverzeichnis

Wichtige Informationen aus der Anleitung

Das NEO STORMER LITE ist ein leistungsstarkes RGB-LED-Stroboskop. Diese Anleitung dient als Referenz für die DMX-Kanalbelegung, die Menükonfiguration und die technischen Parameter des Geräts. Stellen Sie vor der Inbetriebnahme sicher, dass die Spannungsversorgung (AC110V~240V) korrekt ist und der gewünschte Betriebsmodus (DMX, Auto oder Sound) ausgewählt wurde.

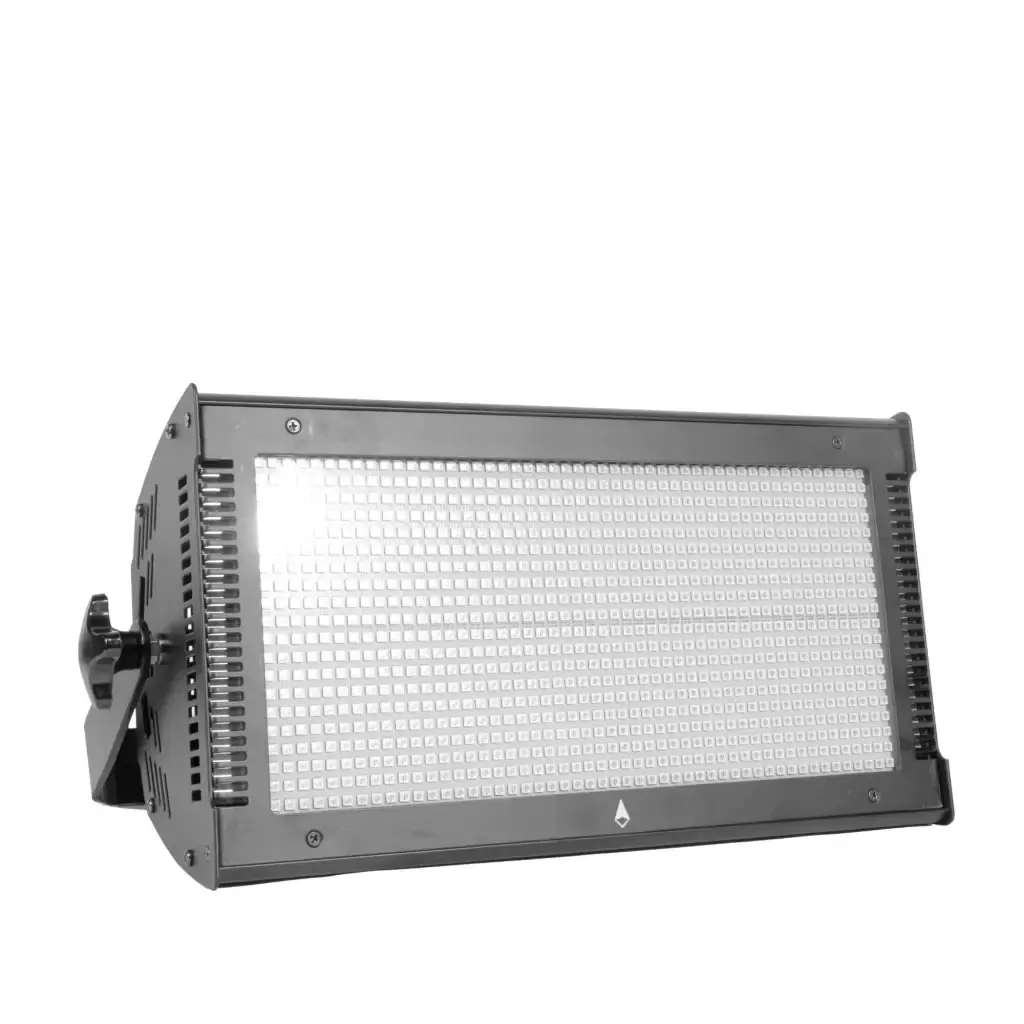

NEO STORMER LITE RGB LED Stroboskop
NEO STORMER LITE RGB LED Stroboskop

Technische Daten

  • Produktname: RGB LED 1000W Colouring Strobe
  • Leistung: 1000W
  • Lichtquelle: 1000x 1.0W LED5054 SMD
  • Steuerungsmodi: DMX, Sound, Auto
  • DMX-Kanäle: 6CH oder 16CH
  • Schutzklasse: IP20 (nur für Innenräume)
  • Abmessungen: 54 x 32 x 20,5 cm
  • Gewicht: 9 kg

Das Gerät bietet zwei DMX-Modi: 6-Kanal und 16-Kanal. Die Kanalbelegung ermöglicht eine präzise Steuerung von Dimmer, Stroboskop-Geschwindigkeit, RGB-Farbmischung und integrierten Effekten.

6-Kanal-Modus

  • Kanal 1: Dimmer (0-255)
  • Kanal 2: Stroboskop-Funktion (Fade, Pulse, Random)
  • Kanal 3: Stroboskop-Geschwindigkeit
  • Kanal 4-6: R, G, B Dimmer

16-Kanal-Modus

Zusätzlich zu den Funktionen des 6-Kanal-Modus bietet der 16-Kanal-Modus erweiterte Kontrolle über:

  • Kanal 7: Farbmodus (vordefinierte Farben und Farbverläufe)
  • Kanal 8: Farbverlauf
  • Kanal 9: Integrierte Effekte (z.B. Wasser-Effekt)
  • Kanal 10-11: Effektgeschwindigkeit und -verlauf
  • Kanal 12-14: Effekt-RGB-Dimmer
  • Kanal 15-16: Effekt- und Hintergrund-Dimmer

Betriebsmodi und Einstellungen

Über das Menü "ADRESS" können grundlegende Systemeinstellungen vorgenommen werden:

  • Address: Einstellung der DMX-Startadresse (001-512).
  • Run Mod: Auswahl zwischen Slave, Auto und Sound-Modus.
  • ChanMod: Umschaltung zwischen 6CH und 16CH Modus.
  • Display: Einstellungen für Hintergrundbeleuchtung und Display-Timeout.
  • Tool: Zugriff auf Weißabgleich (Balance), DMX-Löschung (DmxClea) und Werkseinstellungen (DefCfig).
  • Info: Anzeige von Laufzeit (RunTime), Softwareversion (DisVers) und Temperatur (Temp).
  • Rest: Zurücksetzen des Geräts auf Werkseinstellungen.

Praktische Hilfe

Typische Probleme

Das Gerät reagiert nicht auf DMX-Signale.

Überprüfen Sie, ob die DMX-Adresse korrekt eingestellt ist und ob der richtige Kanalmodus (6CH oder 16CH) am Pult und am Gerät gewählt wurde.

Keine Lichtausgabe.

Prüfen Sie, ob der Dimmer-Kanal auf einen Wert über 5 eingestellt ist und ob der Stroboskop-Kanal nicht auf 'close' (0-4) steht.

Vor der Verwendung

  • Spannungsversorgung auf Kompatibilität prüfen (AC110V~240V).
  • DMX-Kanalmodus (6CH/16CH) entsprechend der Programmierung wählen.
  • Betriebsmodus (Auto/Sound/Slave) im Menü 'Run Mod' festlegen.
  • DMX-Startadresse im Menü 'Address' korrekt zuweisen.

Abbildungen und Diagramme

  • Die Menütabellen auf Seite 2 und 3 definieren die DMX-Kanalbelegung für die Steuerung von Farben, Effekten und Dimmern.
  • Die Tabelle auf Seite 4 und 5 beschreibt die Systemmenüs zur Konfiguration von Adresse, Betriebsmodus und Werkseinstellungen.

Modellkompatibilität

  • Das Gerät unterstützt DMX-Steuerung, Sound-to-Light und automatische Programme.
  • Nur für den Innenbereich geeignet (IP20).
