Bedienungsanleitung für Epson PowerLite 107/108/109W/970/980W/990U Projektor

Wichtige Informationen aus der Anleitung

Dieses Handbuch bietet eine umfassende Anleitung für die Epson PowerLite Projektorenserie (107, 108, 109W, 970, 980W, 990U). Es deckt die Einrichtung, den Betrieb, die Netzwerkkonfiguration, die Wartung und die Fehlerbehebung ab. Bitte beachten Sie, dass einige Funktionen, wie die drahtlose Netzwerkverbindung, optionales Zubehör erfordern.

Projektor-Teile

Der Projektor verfügt über verschiedene Anschlüsse und Bedienelemente:

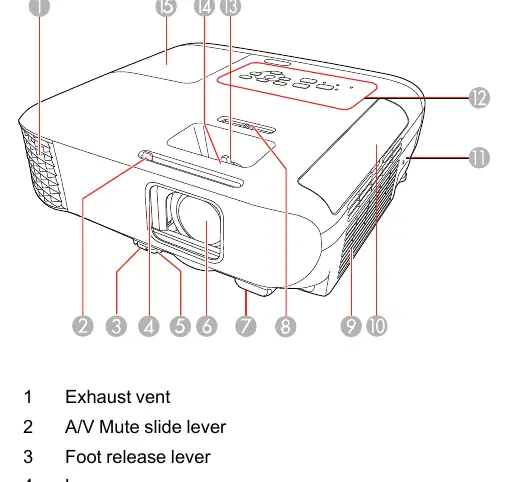

• Vorderseite/Oberseite: Objektiv, Zoom- und Fokusring, Keystone-Schieberegler, Bedienfeld und Lüftungsschlitze.

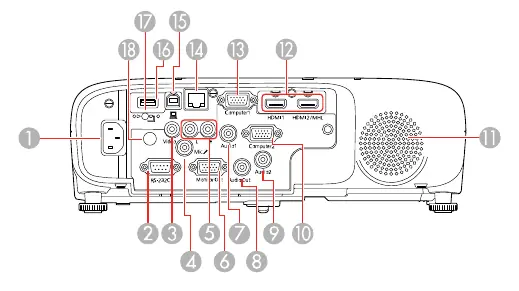

• Rückseite: Anschlüsse für HDMI, VGA, USB-A, USB-B, LAN, Audio-Ein- und Ausgänge sowie RS-232C.
• Bedienfeld: Tasten für Ein/Aus, Quellenwahl, Menü, Navigation und Keystone-Korrektur.

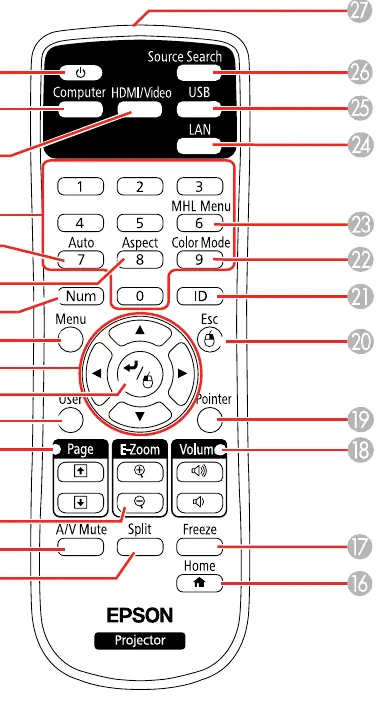

• Fernbedienung: Ermöglicht die Steuerung aller Funktionen, einschließlich Quellenwahl, Bildanpassung und Maussteuerung.

Einrichtung und Anschlüsse

Stellen Sie den Projektor auf einer stabilen, ebenen Fläche auf oder verwenden Sie eine kompatible Deckenhalterung. Achten Sie auf ausreichende Belüftung.

• Computer-Anschluss: Verbinden Sie den Computer über HDMI, VGA oder USB-B.
• Video-Quellen: HDMI, Komponente oder Composite-Video können verwendet werden.
• Netzwerk: Der Projektor kann über LAN (kabelgebunden) oder optional über ein WLAN-Modul (ELPAP10) in ein Netzwerk eingebunden werden.

Grundlegende Bedienung

Schalten Sie den Projektor ein, indem Sie die Ein-/Aus-Taste drücken. Verwenden Sie den Zoom- und Fokusring, um das Bild zu schärfen und die Größe anzupassen. Die Bildform kann über die Keystone-Korrektur (horizontal/vertikal) oder die Quick Corner-Funktion korrigiert werden.

Netzwerkkonfiguration

Für die Netzwerknutzung können Sie den Projektor über das Menü "Netzwerk" konfigurieren. Hier lassen sich IP-Einstellungen vornehmen, E-Mail-Benachrichtigungen einrichten und SNMP-Überwachung aktivieren.

Wartung und Pflege

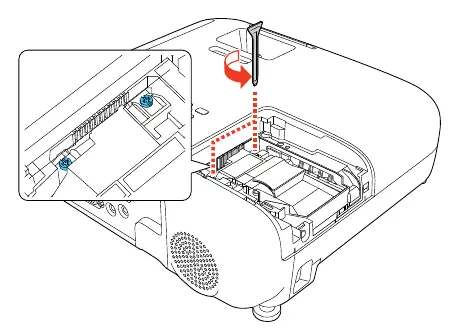

Um eine optimale Leistung zu gewährleisten, reinigen Sie regelmäßig das Objektiv und die Lüftungsschlitze. Der Luftfilter sollte bei Verschmutzung gereinigt oder ersetzt werden. Wenn die Lampe das Ende ihrer Lebensdauer erreicht hat, muss sie ersetzt werden. Setzen Sie nach dem Lampenwechsel den Lampentimer im Menü "Reset" zurück.

Fehlerbehebung

Bei Problemen prüfen Sie zunächst die Statusleuchten am Projektor. Eine blinkende orangefarbene Lampe oder Statusleuchte weist auf ein Problem hin. Nutzen Sie das integrierte Hilfesystem des Projektors, indem Sie die "Help"-Taste auf der Fernbedienung drücken.
