Bedienungsanleitung für Netvox R900PB06AO1 Ultraschall-Füllstandsensor
Schnellstartanleitung für den Netvox R900PB06AO1 Ultraschall-Füllstandsensor. Erfahren Sie alles über Installation, Konfiguration via NFC, Betriebsmodi und Fehlerbehebung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Der Netvox R900PB06AO1 ist ein LoRaWAN-basierter Ultraschall-Füllstandsensor für die Deckenmontage. Er eignet sich zur Überwachung von Flüssigkeitsständen, Füllständen oder Parkplätzen. Das Gerät verfügt über einen Erfassungswinkel von ca. 20 Grad und ist für die Erkennung von Objekten wie Getreide oder Sand optimiert. Es ist mit einem Vibrationssensor zur Manipulationserkennung und einem digitalen Ausgang (DO) ausgestattet.
Gerätebeschreibung und Funktionen
- Kompatibel mit LoRaWAN Class A.
- Erfassung von Wasserstand, Parkplatzbelegung und Füllstand.
- Schutzklasse IP65.
- Stromversorgung über zwei ER14505/ER18505 Lithium-Batterien (3,6V).
- NFC-Unterstützung für einfache Konfiguration und Firmware-Updates.
- Datenspeicher für bis zu 10.000 Datensätze.
Erste Inbetriebnahme und Bedienung
Das Gerät wird durch Einlegen der Batterien aktiviert. Ein- und Ausschalten sowie das Zurücksetzen auf Werkseinstellungen können entweder über die interne Taste oder mittels eines Magneten am Gehäuse erfolgen. Nach dem Einschalten sucht das Gerät automatisch nach einem Netzwerk. Der Status wird über eine grüne LED signalisiert.
NFC-Konfiguration

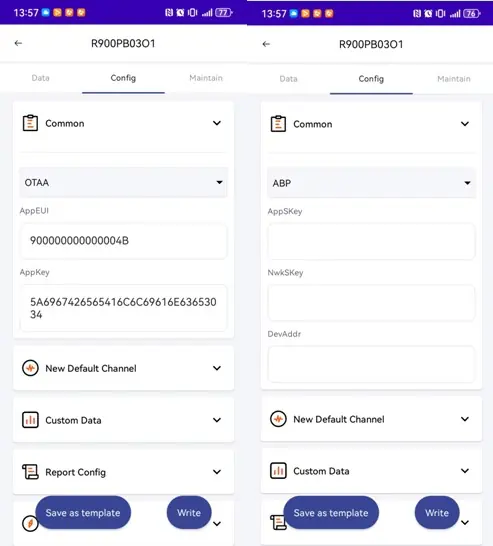

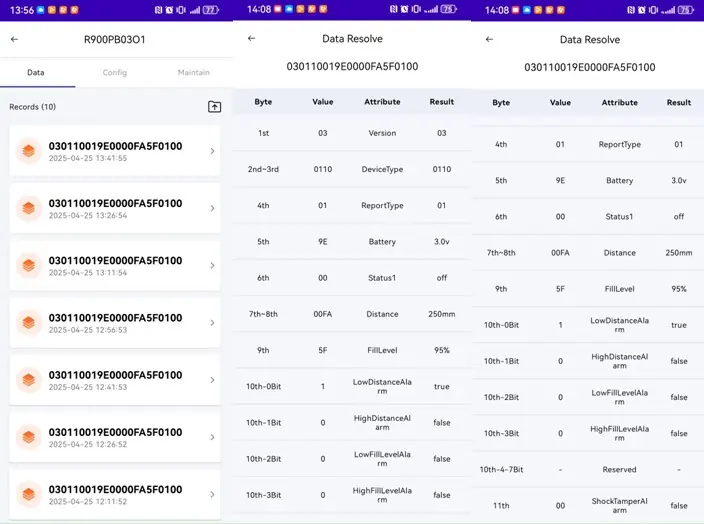

Die Konfiguration erfolgt über die NetvoxNFCApp auf einem NFC-fähigen Smartphone. Über die App können Netzwerkparameter (OTAA/ABP), Berichtsintervalle, Schwellenwerte und Sensoreinstellungen angepasst werden. Das Standard-Passwort für den NFC-Zugriff lautet 12345678.
Installation

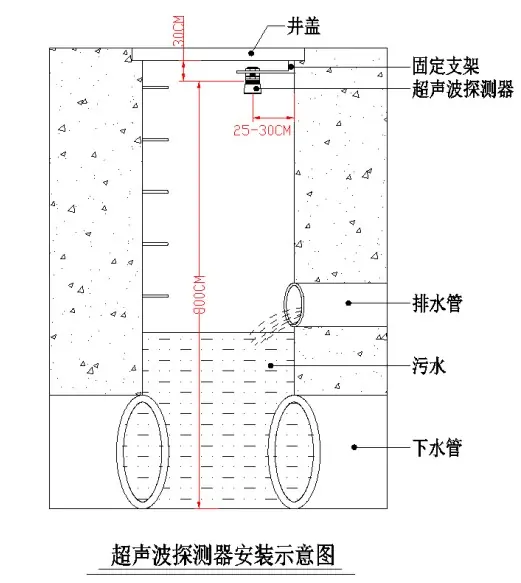

Der Sensor sollte an der Decke oder Oberseite des zu überwachenden Behälters montiert werden. Achten Sie darauf, dass der Sensor senkrecht zur Oberfläche ausgerichtet ist und keine Hindernisse (wie Rohre oder Leitern) den Erfassungsbereich stören. Der Sensor sollte nicht in der Nähe von starken elektromagnetischen Störquellen installiert werden.
Wartung und Sicherheit
- Halten Sie den Sensor trocken und sauber.
- Vermeiden Sie den Einsatz in stark korrosiven Umgebungen.
- Verwenden Sie keine aggressiven Reinigungsmittel.
- Batterien nicht ins Feuer werfen.
- Bei längerer Nichtbenutzung wird empfohlen, das Gerät auszuschalten und die Batterien zu entfernen.
Herstellerinformationen
Netvox Technology Co., Ltd.
Praktische Hilfe
Typische Probleme
Gerät verbindet sich nicht mit dem Netzwerk
Überprüfen Sie die Registrierungsdaten des Geräts im Gateway oder kontaktieren Sie Ihren Plattform-Server-Anbieter.
Instabile Sensordaten
Stellen Sie sicher, dass die Batteriespannung über 3,2V liegt. Ersetzen Sie die Batterien bei Bedarf.
NFC-Kommunikation schlägt fehl
Stellen Sie sicher, dass das Smartphone NFC unterstützt, die App installiert ist und das Gerät eingeschaltet ist. Bewegen Sie das Smartphone kurz weg und erneut an den NFC-Bereich des Geräts.
Vor der Verwendung
- Stellen Sie sicher, dass die Batterien korrekt eingelegt sind.
- Prüfen Sie, ob das Gerät eingeschaltet ist (grüne LED blinkt).
- Stellen Sie sicher, dass die NetvoxNFCApp auf Ihrem Smartphone installiert ist.
- Reinigen Sie die Montagefläche von Staub und Feuchtigkeit.
- Stellen Sie sicher, dass der Sensor senkrecht zur zu messenden Oberfläche montiert wird.
Technische Daten in der Praxis
- Schutzklasse
- IP65 (staubdicht und Schutz gegen Strahlwasser).
- Erfassungswinkel
- Ca. 20 Grad.
Abbildungen und Diagramme

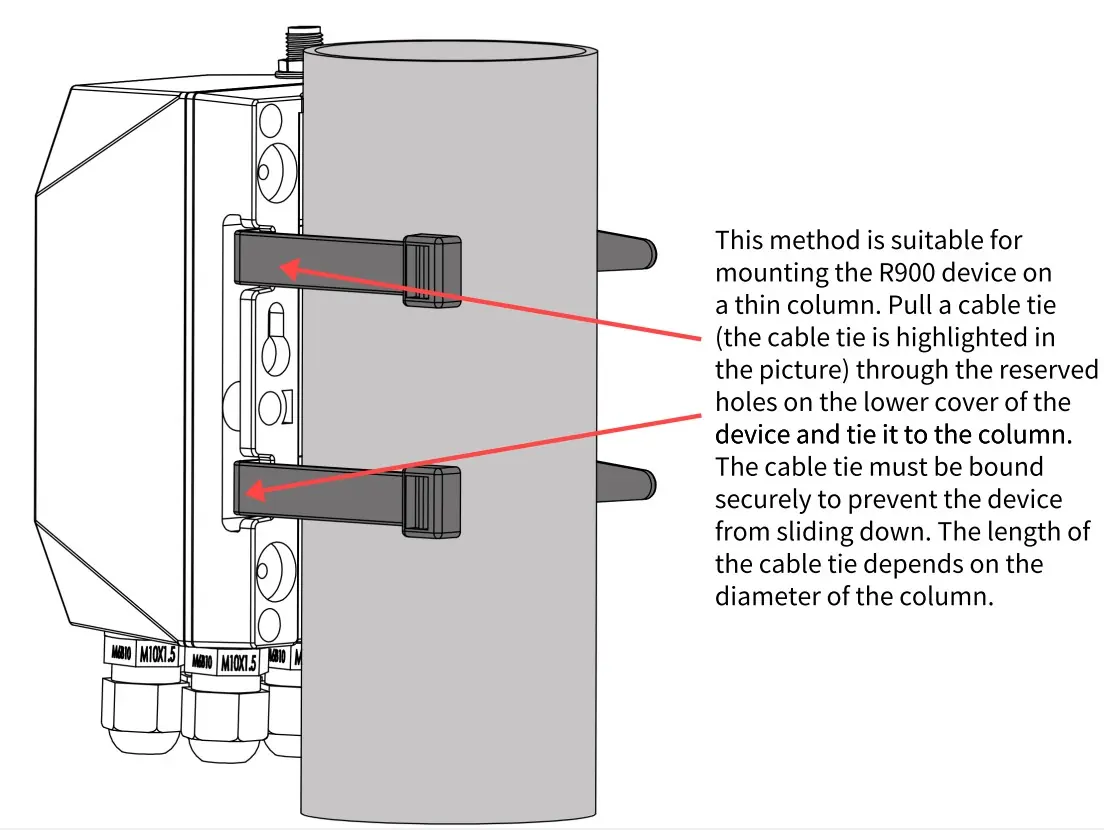

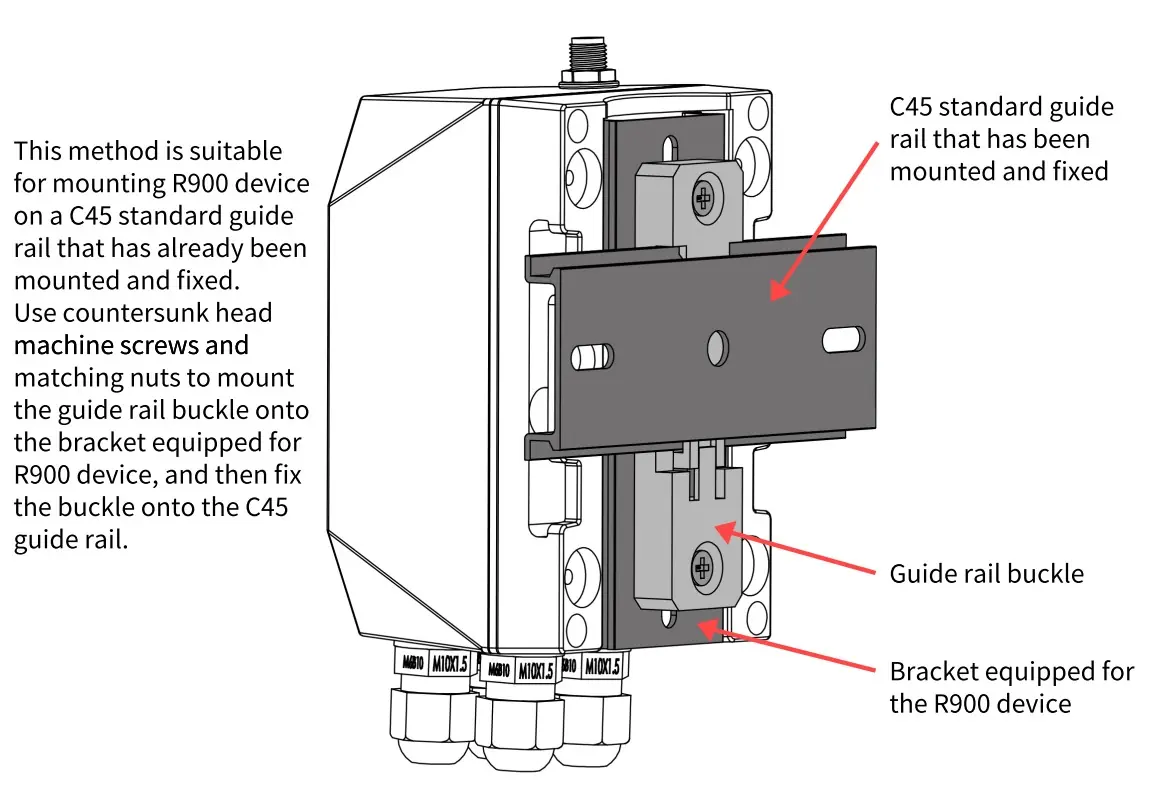

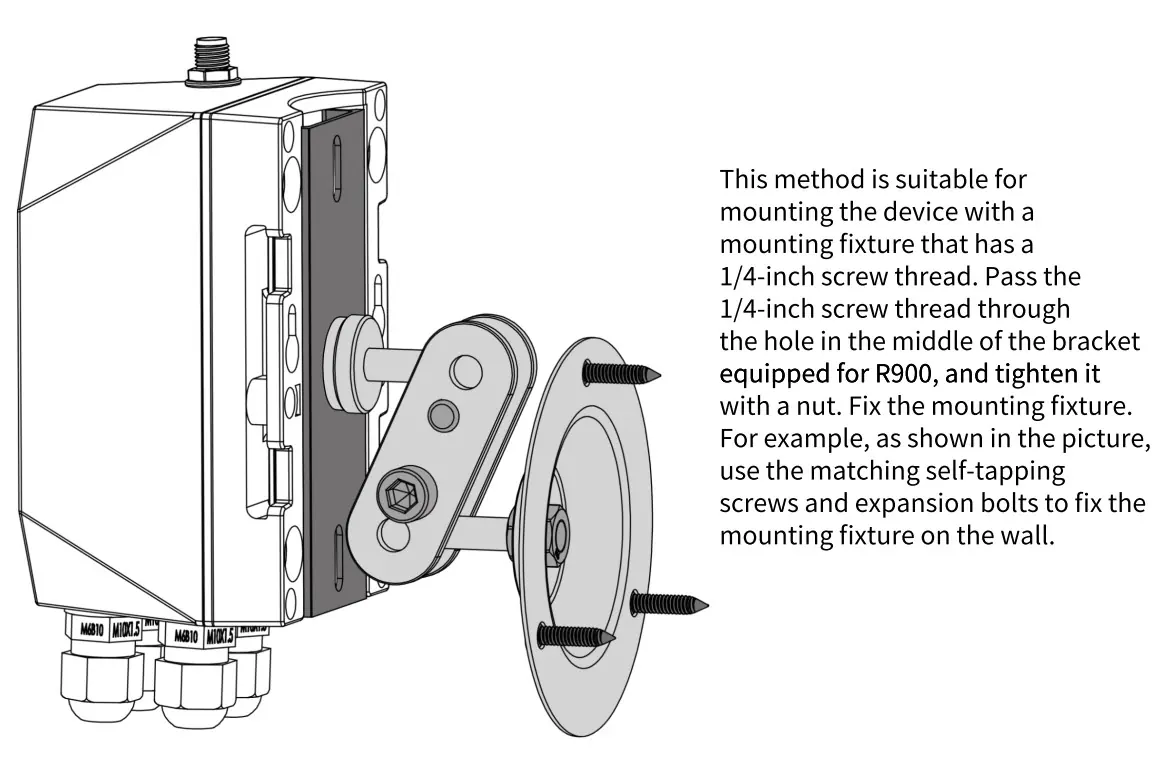

- Die Montageanleitung zeigt verschiedene Befestigungsmöglichkeiten: Magnet, Schrauben, Klebeband, C45-Schiene, Stativgewinde und Kabelbinder.

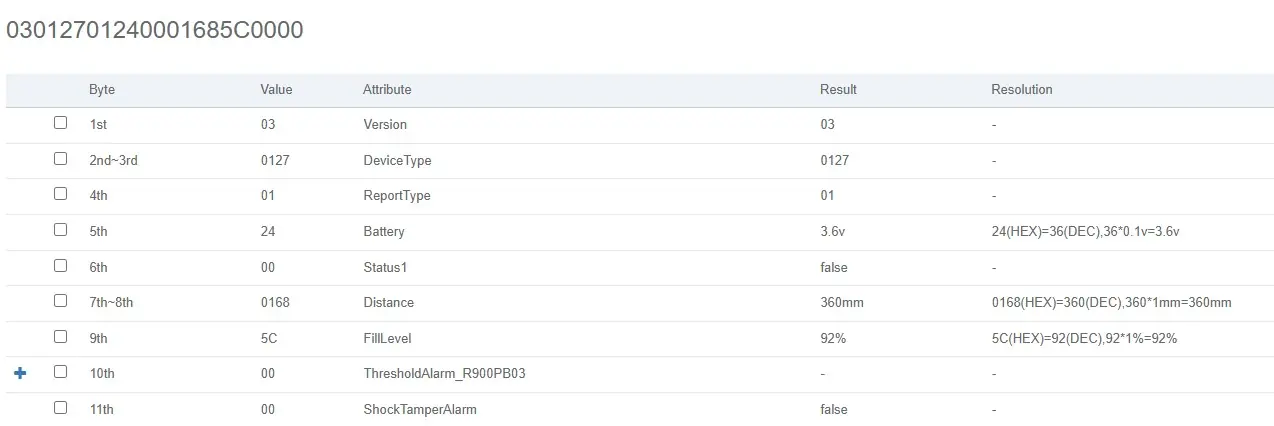

- Die Füllstandsberechnung basiert auf der Gesamttiefe (H) und der gemessenen Distanz (D).
Modellkompatibilität
- Kompatibel mit LoRaWAN Class A Geräten.
- Unterstützt Drittanbieter-Plattformen wie Actility/ThingPark, TTN, MyDevices/Cayenne.
