Bedienungsanleitung für Induktionsheizgerät Elmag HDI 16K400 TC
Detaillierter Leitfaden für das mobile Induktionsheizgerät Elmag HDI 16K400 TC. Enthält technische Daten, Funktionen, wichtige Sicherheitshinweise zum Transport und Informationen zur Inbetriebnahme.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Leitfaden für das mobile Induktionsheizgerät Elmag HDI 16K400 TC. Ein kritischer Sicherheitshinweis vorab: Das Gerät darf unter keinen Umständen horizontal transportiert werden. Stellen Sie sicher, dass das Gerät vor der Inbetriebnahme aufrecht steht und alle Anschlüsse gemäß den technischen Anforderungen (CEE 32A) vorbereitet sind.
Produktbeschreibung und Funktionen
Das Elmag HDI 16K400 TC ist ein leistungsstarkes Induktionsheizgerät für den professionellen Einsatz. Es zeichnet sich durch folgende Merkmale aus:
- Bedienung: Intuitive Steuerung über einen 5-Zoll-Touchscreen.
- Anzeige: Anzeige der Heizleistung in kW sowie der Kühlmitteltemperatur in °C oder °F.
- Testmenü: Integrierte Diagnosefunktionen für Phasenspannung und IGBT-Test.
- Erweiterbarkeit: Möglichkeit zur temperaturgeführten Erwärmung von Bauteilen mittels optionalem externen Temperatursensor.
- Kühlung: Flüssigkeitsgekühltes System mit integriertem Wärmetauscher und Lüfter.
Technische Daten
Die wichtigsten technischen Parameter des Geräts:
- Ausgangsleistung: 16 kW
- Arbeitsfrequenz: 15 - 30 kHz
- Stromversorgung: 400 V / 3 Phasen / 50 Hz
- Anschluss: CEE 32A Stecker
- Kühlmitteltank: 20 Liter
- Einschaltdauer: ca. 60 Minuten bei maximaler Leistung (bei 20 °C)
- Abmessungen: 550 x 560 x 1010 mm
- Gewicht: 130 kg
- Schutzart: IP 21
Inbetriebnahme und Service

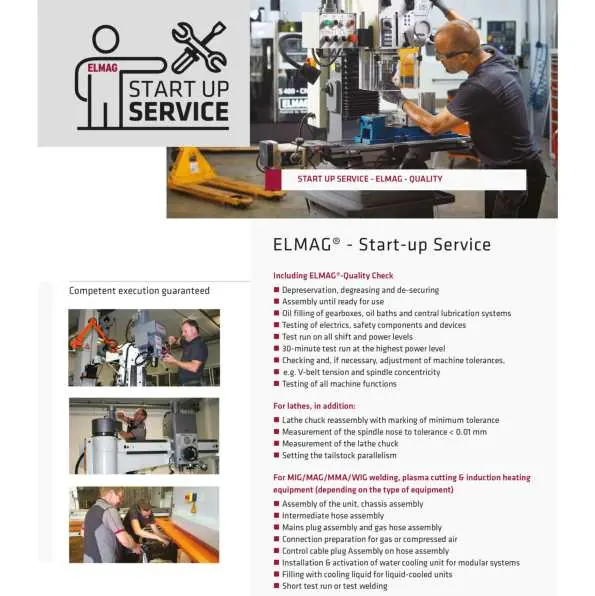

Das Gerät wird mit einem 4,25 m langen Induktionsschlauchpaket geliefert. Für die Inbetriebnahme empfiehlt der Hersteller den Elmag Start-up Service, der unter anderem folgende Punkte umfasst:
- Überprüfung der elektrischen Komponenten und Sicherheitsvorrichtungen.
- Testlauf bei verschiedenen Leistungsstufen.
- Überprüfung der Kühlmittelbefüllung bei flüssigkeitsgekühlten Einheiten.
- Anschlussvorbereitung für Gas oder Druckluft (je nach Ausstattung).
Praktische Hilfe
Typische Probleme
Gerät wurde horizontal transportiert
Das Gerät darf nicht horizontal transportiert werden. Dies kann zu Schäden führen.
Vor der Verwendung
- Stellen Sie sicher, dass das Gerät aufrecht transportiert wurde.
- Prüfen Sie, ob ein CEE 32A Stromanschluss vorhanden ist.
- Kontrollieren Sie den Kühlmittelstand (20 Liter Tank).
- Stellen Sie sicher, dass das Induktionsschlauchpaket korrekt angeschlossen ist.
Technische Daten in der Praxis
- Ausgangsleistung (16 kW)
- Die maximale Heizleistung des Geräts für industrielle Anwendungen.
- Schutzart IP 21
- Schutz gegen senkrecht fallendes Tropfwasser und feste Fremdkörper.
- Einschaltdauer (~60 min)
- Die Zeit, die das Gerät bei 20 °C Umgebungstemperatur unter Volllast betrieben werden kann.
Abbildungen und Diagramme
- Das Gerät verfügt über ein integriertes Testmenü zur Überprüfung der Phasenspannung und des IGBT-Status.
Modellkompatibilität
- Kompatibel mit optionalem externen Temperatursensor für temperaturgeführte Erwärmung.
