Bedienungsanleitung für das mobile Induktionsheizgerät Elmag HDi 13K400 TC
Erfahren Sie alles über die Bedienung, technische Daten und Inbetriebnahme des mobilen Induktionsheizgeräts Elmag HDi 13K400 TC. Schnelle Hilfe für den täglichen Einsatz.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Das mobile Induktionsheizgerät Elmag HDi 13K400 TC ist ein leistungsstarkes Werkzeug für industrielle Anwendungen. Wichtiger Sicherheitshinweis: Das Gerät darf unter keinen Umständen horizontal transportiert werden, um Schäden zu vermeiden.
Produktbeschreibung
Das Gerät ist für den mobilen Einsatz konzipiert und verfügt über ein 4,25 m langes Induktionsschlauchpaket. Die Steuerung erfolgt über einen 5-Zoll-Touchscreen. Es ist flüssigkeitsgekühlt und mit einem 20-Liter-Kühlmitteltank ausgestattet.
Technische Daten
- Leistung: 13 kW
- Einschaltdauer: ca. 45 Minuten bei maximaler Leistung (bei 20 °C)
- Arbeitsfrequenz: 15 - 30 kHz
- Spannungsversorgung: 400 V / 3 Phasen / 50 Hz
- Absicherung: 20 AT
- Schutzart: IP 21
- Gewicht: 120 kg
Funktionen und Testmenü
Das Gerät bietet eine präzise Heizleistungsregelung über den Touchscreen. Das integrierte Testmenü ermöglicht die Überprüfung folgender Parameter:
- Phasenspannungstest
- IGBT-Test
- DC-Spannungstest
- Diagnosefunktionen
- Datenhistorie
Inbetriebnahme und Wartung

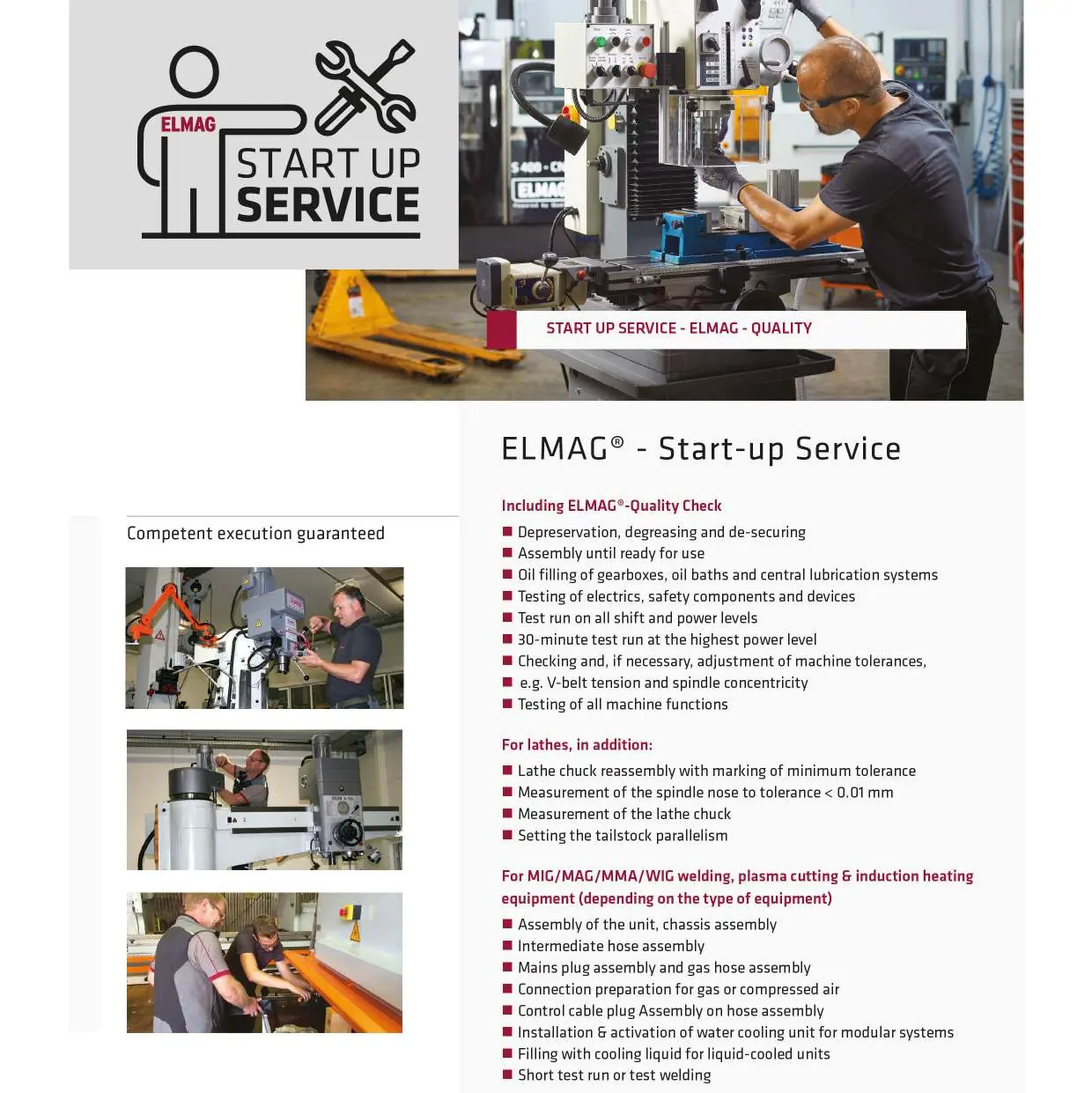

Für die Inbetriebnahme wird ein professioneller Start-up-Service empfohlen, der folgende Schritte umfasst:
- Entkonservierung und Reinigung
- Montage des Schlauchpakets und der Steuerungskabel
- Anschluss der Gas- oder Druckluftversorgung (je nach Ausrüstung)
- Befüllung des Kühlsystems mit Kühlflüssigkeit
- Durchführung eines Probelaufs zur Überprüfung aller Funktionen
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Spannungsversorgung (400V/3ph) und die Sicherung (20 AT). Stellen Sie sicher, dass alle Kabel korrekt angeschlossen sind.
Prüfen Sie den Kühlmittelstand im 20L-Tank und stellen Sie sicher, dass der Wärmetauscher und der Lüfter ordnungsgemäß funktionieren.
Vor der Verwendung
- Gerät niemals horizontal transportieren.
- Kühlmittelstand im 20-Liter-Tank prüfen.
- Induktionsschlauchpaket (4,25m) fest anschließen.
- Spannungsversorgung (400V/3ph) und CEE 32A Anschluss sicherstellen.
- Sichtprüfung auf Beschädigungen am Gehäuse und an den Kabeln.
