Dieses Dokument enthält technische Spezifikationen und Installationshinweise für die Simon 270 Schuko-Steckdose mit integriertem 10,5W USB-C-Ladegerät. Das Gerät ist für die Unterputzmontage konzipiert und erfordert eine fachgerechte Installation durch qualifiziertes Personal.
Technische Daten
- Spannungsversorgung: 250 V~
- Steckdosenleistung: 16 A
- USB-C Ausgang: 5 Vdc / 2,1 A (10,5 W)
- Schutzart: IP20
- Betriebstemperatur: 5 °C bis 40 °C
- Zulässiger Kabelquerschnitt: 1,5 mm² bis 2,5 mm²
Installation
Die Steckdose ist für die Unterputzmontage vorgesehen und sollte horizontal installiert werden. Stellen Sie vor Beginn der Arbeiten sicher, dass die Stromzufuhr unterbrochen ist.
Elektrischer Anschluss

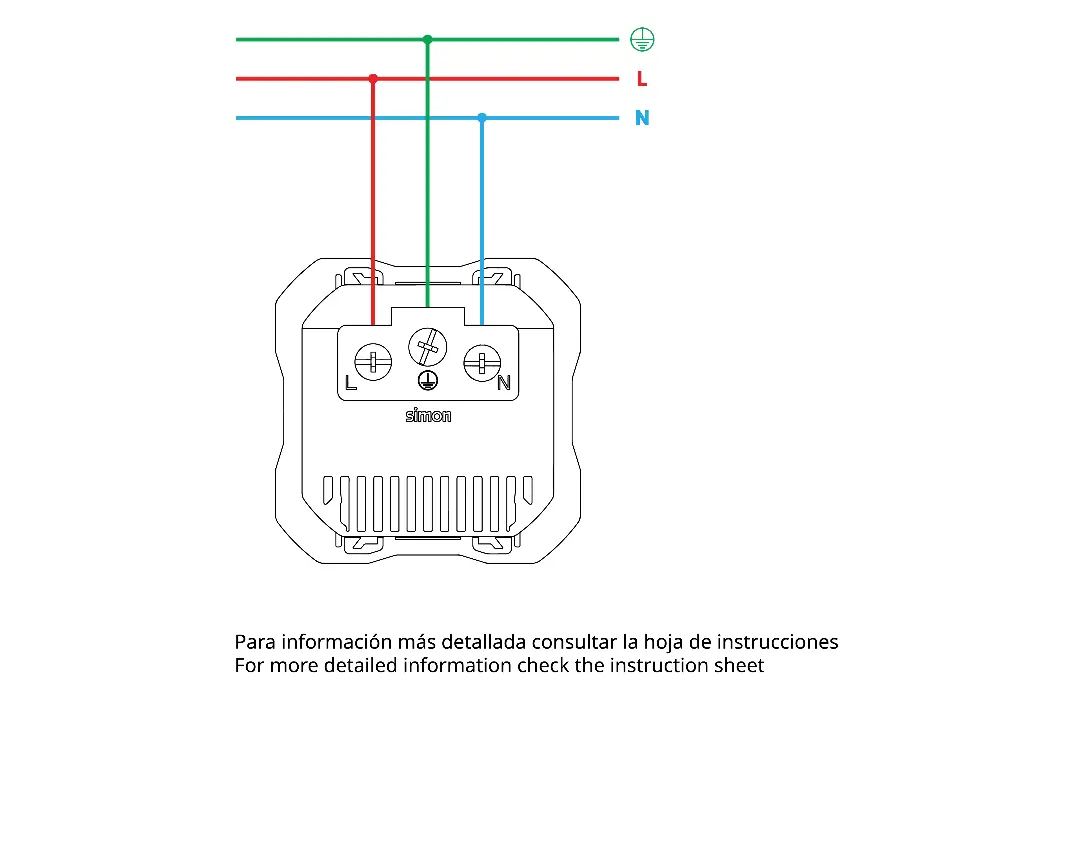

Der Anschluss erfolgt gemäß dem beiliegenden Schaltplan. Achten Sie auf die korrekte Zuordnung der Leiter:
- L: Phase (braun/schwarz)
- N: Neutralleiter (blau)
- Erdungssymbol: Schutzleiter (grün-gelb)
Wartung
Reinigen Sie das Gerät ausschließlich mit einem weichen, trockenen Tuch. Verwenden Sie keine scheuernden Reinigungsmittel oder chlorhaltige Substanzen, da diese die Oberfläche beschädigen können.
Praktische Hilfe
Typische Probleme
Überprüfen Sie, ob die Phase (L) und der Neutralleiter (N) korrekt an die Klemmen angeschlossen sind.
Stellen Sie sicher, dass der verwendete Kabelquerschnitt innerhalb des zulässigen Bereichs von 1,5 mm² bis 2,5 mm² liegt.
Vor der Verwendung
- Spannungsfreiheit der Leitung sicherstellen
- Unterputzdose für die Montage vorbereiten
- Kabelquerschnitt prüfen (1,5 - 2,5 mm²)
- Phasenleiter (L) und Neutralleiter (N) identifizieren
- Schutzleiter (PE) für die Erdung bereitstellen
