Dieses Dokument enthält technische Spezifikationen und eine Übersicht der Schaltpläne für den Simon 82 Concept Doppelschalter (Ref. 8200397-093). Es dient als Referenz für die Kompatibilität und die korrekte elektrische Verdrahtung verschiedener Schaltermechanismen der Serie Simon 82.
Technische Daten
- Produkt: Simon 82 Concept Doppelschalter 10AX Quick Connect
- Referenz: 8200397-093
- Nennstrom: 10 AX
- Ausführung: Aluminium
- Indikatorfunktion: Nein
- Monoblock: Nein
- Garantie: 3 Jahre
Kompatibilität
Der Schalter ist kompatibel mit den folgenden Rahmen- und Serienmodellen:
- Marcos Simon 82 Concept
- Simon 82 Detail
- Simon 82 Nature
- Simon 82
Installationshinweise und Schaltpläne

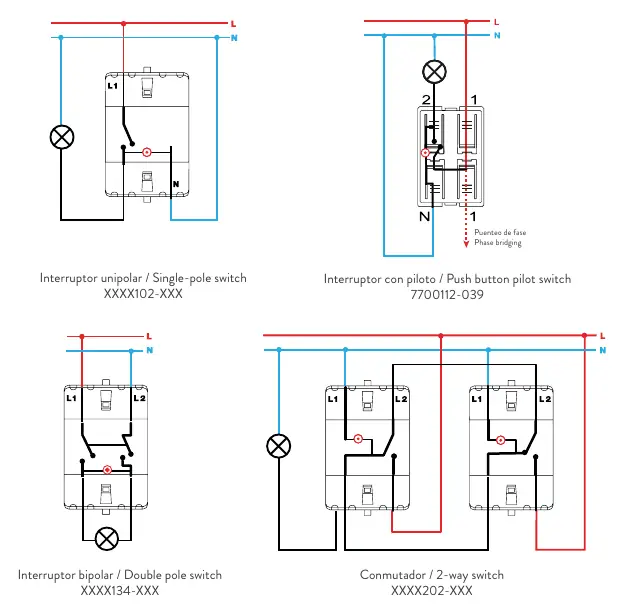

Die Anleitung enthält detaillierte Schaltpläne für verschiedene Konfigurationen der Simon-Mechanismen (31, 75, 77, 82 und 88). Zu den abgedeckten Schaltungstypen gehören:
- Basis-Schalter: Einpolige Schalter, Taster, 2-Wege-Schalter (Wechselschalter), zweipolige Schalter.
- Spezialschaltungen: Kreuzschalter, Gruppenschaltungen (2 Schalter, 2 Wechselschalter), Taster mit Ausschaltfunktion.

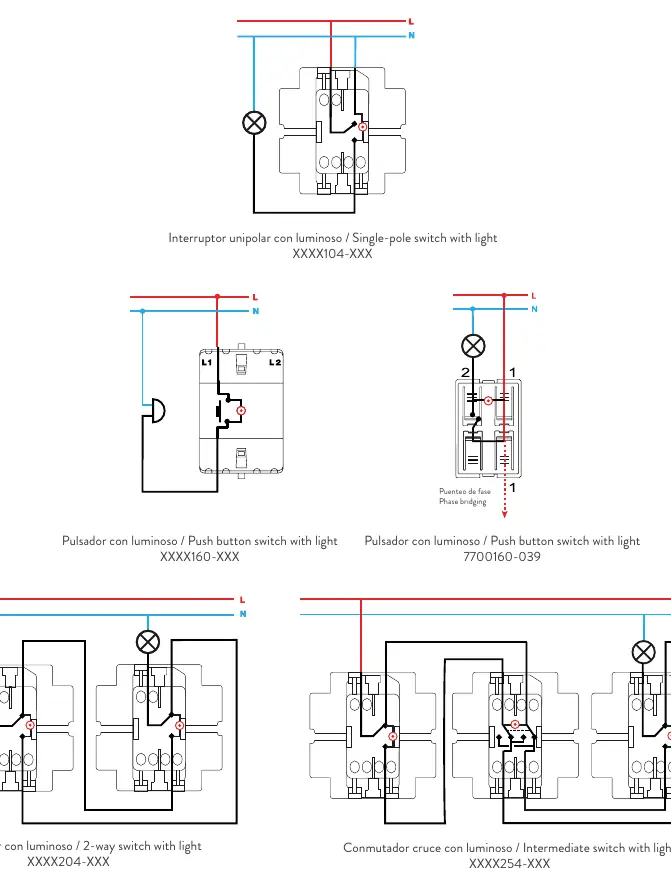

- Schalter mit Beleuchtung/Pilot: Einpolige Schalter mit Licht, Taster mit Licht, 2-Wege-Schalter mit Licht, Kreuzschalter mit Licht.
Bitte beachten Sie bei der Installation die geltenden elektrischen Sicherheitsvorschriften. Die Schaltpläne zeigen die korrekte Phasenbrückung (Phase bridging) und die Verdrahtung der Lasten.
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Verdrahtung gemäß den Schaltplänen für den spezifischen Schaltertyp (z.B. Wechselschaltung vs. Kreuzschaltung) und stellen Sie sicher, dass die Phasenbrückung korrekt gesetzt ist.
Stellen Sie sicher, dass der Rahmen aus der Serie Simon 82 Concept, Detail, Nature oder der Standard-Serie 82 stammt.
Vor der Verwendung
- Schalten Sie den Stromkreis vor der Installation zwingend spannungsfrei.
- Überprüfen Sie, ob der Schaltertyp (z.B. Wechselschalter, Kreuzschalter) für Ihre Anwendung korrekt ist.
- Stellen Sie sicher, dass die Leitungen für das Quick Connect System geeignet sind.
- Prüfen Sie die Kompatibilität mit dem vorhandenen Rahmen.
