Bedienungsanleitung für Simon K45 Italienische Steckdose 10/16A
Detaillierte Anleitung zur Installation und Wartung der Simon K45 italienischen Steckdose 10/16A. Erfahren Sie mehr über Kompatibilität, Anschluss und technische Spezifikationen.
Inhaltsverzeichnis

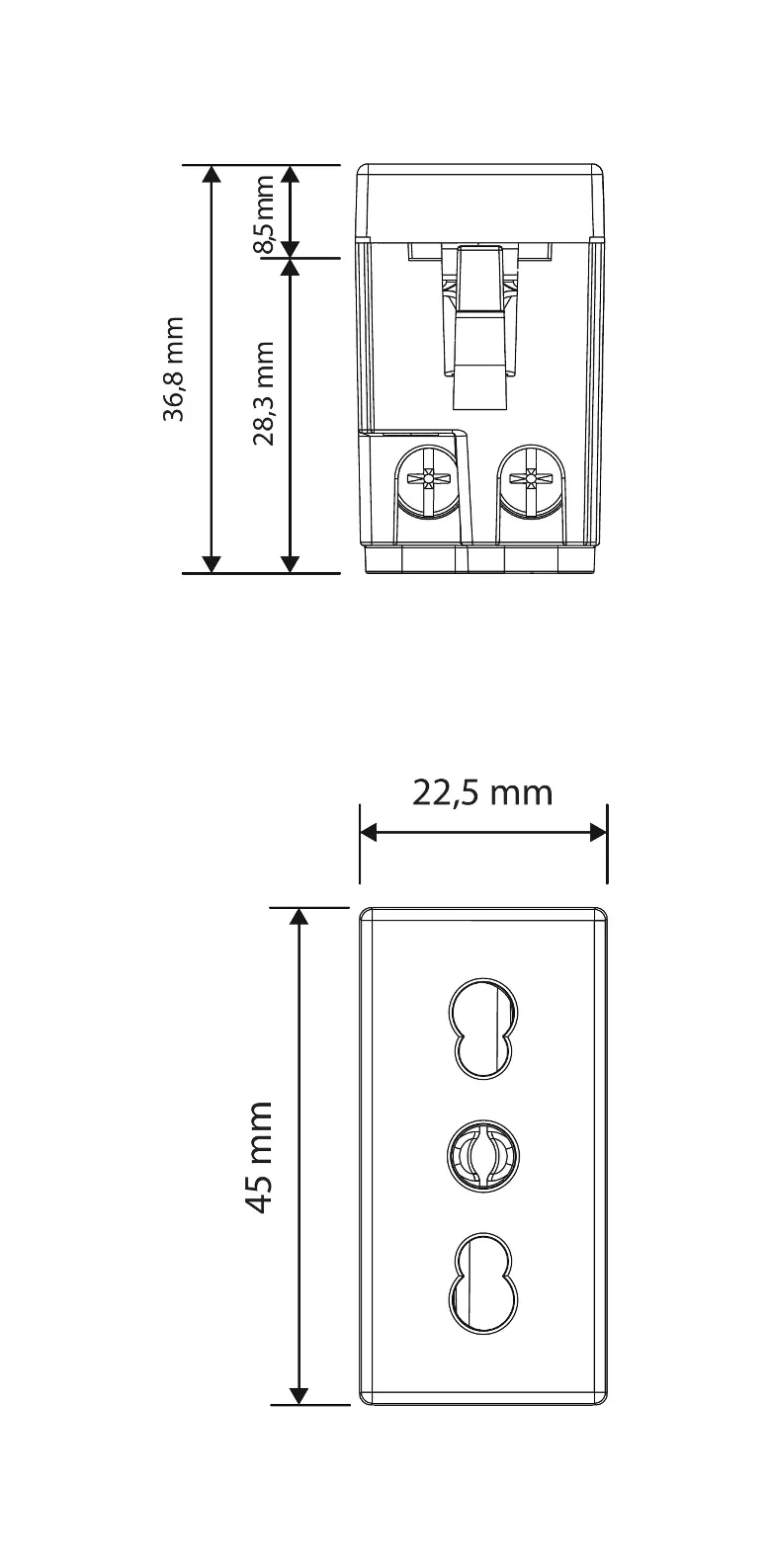

Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Anleitung beschreibt die Spezifikationen und Installationsanforderungen für die Simon K45 italienische Bipasso-Steckdose (10/16A). Das Produkt ist für den Einsatz in verschiedenen Umgebungen konzipiert und erfordert eine fachgerechte Installation mittels Schraubanschlüssen.
Technische Daten
- Format: Bipasso (italienischer Standard)
- Stromstärke: 10 / 16 A
- Schutzart: IP20
- RAL-Farbe: 3002
- Material: Kunststoff
- Glühdrahtprüfung: +850 °C / 30 Sekunden (gemäß IEC 60695-10-2)
Kompatibilität
Die Steckdose ist kompatibel mit:
- Simon K45 Gehäusen für Wand-, Boden-, Decken- und Möbelinstallationen.
- Simon 500 Cima Gehäusen (erfordert die Verwendung des Adapters von K45 auf 500 Cima, Ref. 50012088-030).
Installation und Wartung
Installation:
- Das Kabel muss auf eine Länge von 12 mm abisoliert werden.
- Der Anschluss erfolgt über Schraubklemmen.
- Die Demontage der Steckdose darf nur unter Verwendung eines geeigneten Werkzeugs erfolgen.
Wartung:
- Reinigen Sie das Produkt nur mit einem weichen, trockenen Tuch.
- Verwenden Sie keine scheuernden Reinigungsmittel oder chlorhaltige Substanzen, um die Oberfläche nicht zu beschädigen.
Praktische Hilfe
Typische Probleme
Die Steckdose ist so konzipiert, dass sie nur mit einem Werkzeug entfernt werden kann. Versuchen Sie nicht, sie gewaltsam von Hand zu lösen.
Stellen Sie sicher, dass der erforderliche Adapter (Ref. 50012088-030) verwendet wird, um die K45 Steckdose in 500 Cima Gehäusen zu montieren.
Vor der Verwendung
- Prüfen Sie, ob das Gehäuse (K45 oder 500 Cima) für die Installation geeignet ist.
- Stellen Sie sicher, dass das Stromkabel auf genau 12 mm abisoliert ist.
- Vergewissern Sie sich, dass ein passendes Werkzeug für die Montage und spätere Demontage bereitliegt.
- Überprüfen Sie, ob die Stromstärke des angeschlossenen Geräts innerhalb des Bereichs von 10/16A liegt.
