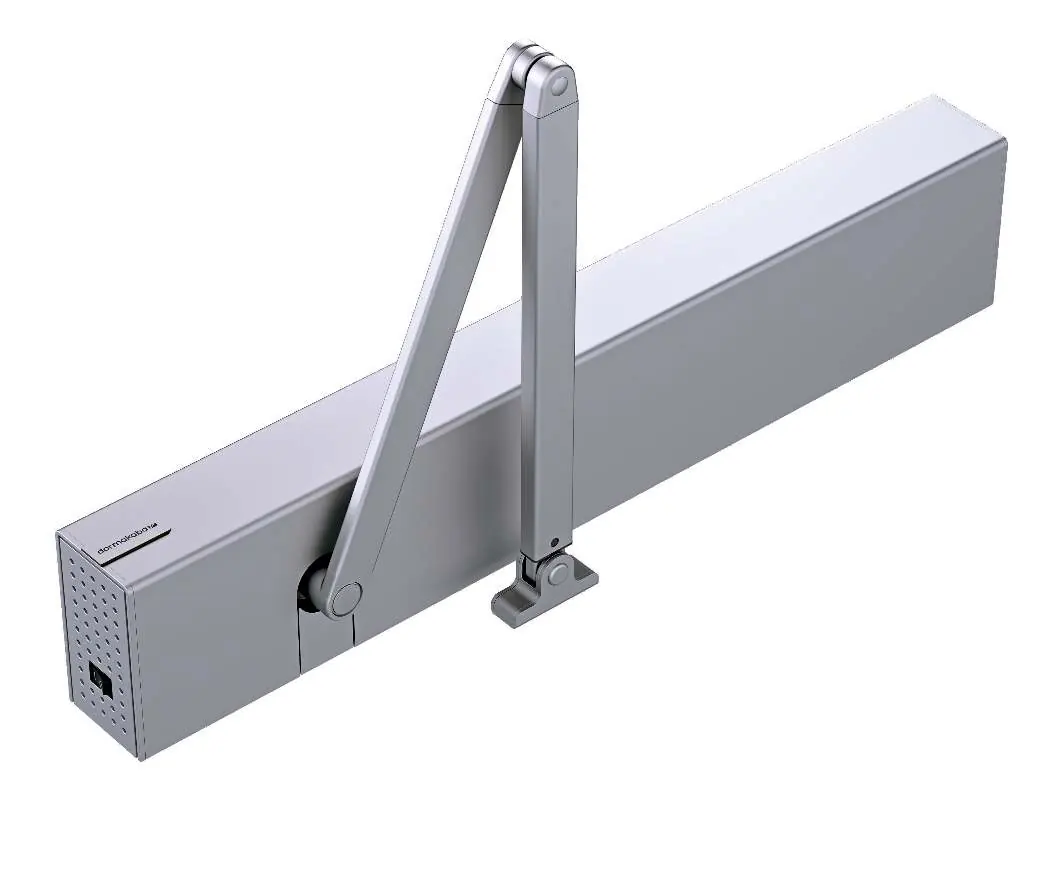

Bedienungsanleitung für Drehtürantrieb Dormakaba ED 100/ED 250

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält die Bedienungsanleitung für die elektromechanischen Drehtürantriebe Dormakaba ED 100 und ED 250. Die Antriebe dienen zum automatischen Öffnen und Schließen von Drehtüren im Innenbereich. Die Anleitung umfasst Sicherheitshinweise, Betriebsmodi, Wartungsanforderungen und Fehlerbehebung. Bitte beachten Sie, dass Arbeiten an elektrischen Anlagen nur von qualifiziertem Fachpersonal durchgeführt werden dürfen.

Produktbeschreibung und Funktionen

Die Antriebe ED 100 und ED 250 verfügen über vier wählbare Betriebsmodi, die über den Programmschalter eingestellt werden:

• OFF: Die Tür öffnet nur nach Aktivierung des Nacht-/Bank-Impulsgebers.
• AUTOMATIK: Die Tür öffnet automatisch nach Aktivierung eines Impulsgebers und schließt nach Ablauf der eingestellten Offenhaltezeit.
• DAUERAUF: Die Tür öffnet automatisch und bleibt dauerhaft offen.
• AUSGANG: Die Tür öffnet automatisch nur nach Aktivierung des internen Impulsgebers oder Nacht-/Bank-Impulsgebers.

Bedienung und Steuerung

Die Steuerung erfolgt über den Programmschalter. Der Netzschalter befindet sich immer an der Scharnierseite, der interne Programmschalter an der Hauptschließkante. Bei Stromausfall kann die Tür manuell wie ein normaler Türschließer bedient werden. Bei Verwendung in einer WC-Anlage für Behinderte steuern externe und interne Taster den Zugang und die Statusanzeige.

Sicherheitshinweise

Bei automatischen Türen bestehen Gefahren durch Quetschen, Stoßen oder Einklemmen an den Schließkanten. Achten Sie auf folgende Punkte:

• Halten Sie Kinder von den Antrieben und Bedienelementen fern.
• Führen Sie keine Metallgegenstände in die Öffnungen des Systems ein.
• Schützen Sie das Gerät vor Wasser und Flüssigkeiten.
• Verwenden Sie bei Glastüren ausschließlich Sicherheitsglas.
• Blockieren Sie die Tür nicht mit Keilen oder anderen Gegenständen, da dies die Sicherheitsfunktion beeinträchtigt.

Wartung und Reinigung

Eine regelmäßige Wartung ist für die Sicherheit und Langlebigkeit der Anlage unerlässlich. Der Betreiber ist für die regelmäßige Überprüfung verantwortlich. Mindestens einmal jährlich muss eine fachkundige Person die Anlage prüfen und warten. Zur Reinigung verwenden Sie ein feuchtes Tuch und handelsübliche Reinigungsmittel. Stellen Sie den Programmschalter vor der Reinigung auf OFF oder DAUERAUF, um ungewollte Bewegungen zu vermeiden.

Fehlerbehebung

Bei Störungen signalisiert eine rote LED am Programmschalter einen Fehler. Überprüfen Sie bei Fehlfunktionen folgende Punkte:

• Ist die Netzspannung vorhanden?
• Ist der Netzschalter eingeschaltet?
• Kann sich die Tür frei bewegen?
• Ist der richtige Betriebsmodus gewählt?
• Befinden sich Hindernisse im Schwenkbereich?

Wenn diese Punkte geprüft wurden und die Tür weiterhin nicht funktioniert, kontaktieren Sie den Dormakaba-Kundendienst.

Technische Daten

Die Antriebe sind für den Innenbereich konzipiert. Die Betriebstemperatur liegt zwischen -15 °C und +50 °C bei einer relativen Luftfeuchtigkeit von maximal 93 % (nicht kondensierend). Die Schutzklasse beträgt IP 20. Der ED 250 hat eine Leistungsaufnahme von 240 Watt, der ED 100 von 120 Watt.
