Installationsanleitung für Dormakaba Saffire LX und Saffire EVO Exit Device Operators
Ein umfassender Leitfaden zur Installation der Dormakaba Saffire LX und Saffire EVO Exit Device Operators, inklusive Montageanweisungen, Verkabelung und Funktionsprüfung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Diese Anleitung richtet sich an Wartungsfachleute und Installateure. Vor der Installation müssen die Tür und der Türrahmen sorgfältig geprüft werden, um Schäden zu vermeiden. Die Einhaltung geltender Bauvorschriften bezüglich der Griffhöhe ist zwingend erforderlich. Tragen Sie beim Bohren stets eine Schutzbrille.

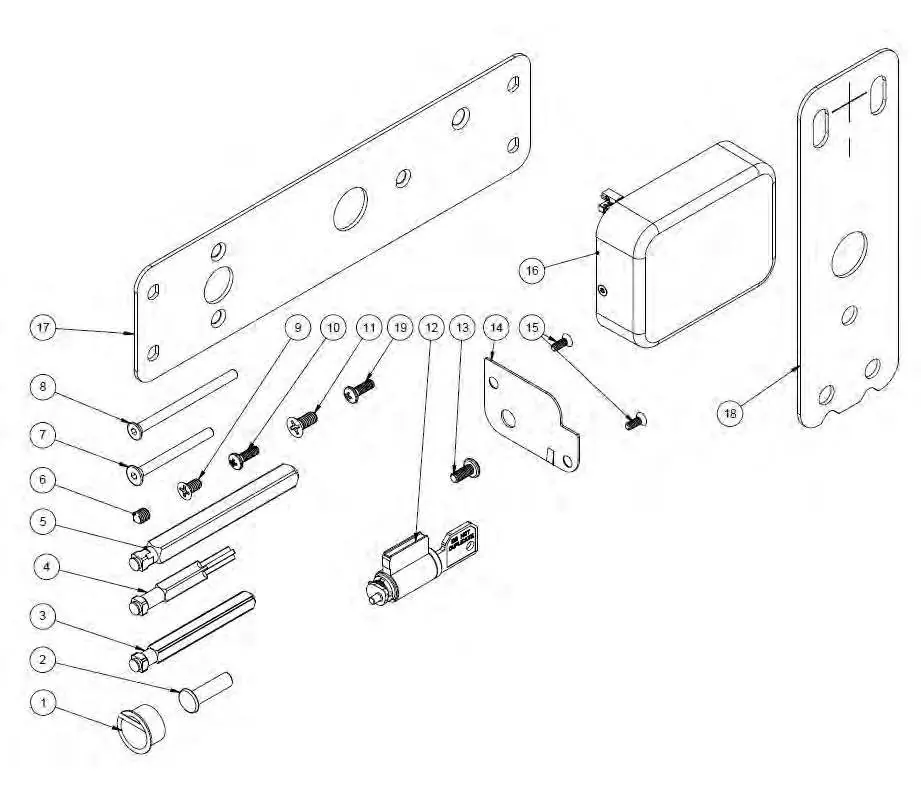

Komponenten und Werkzeuge
Stellen Sie sicher, dass alle benötigten Komponenten vorhanden sind. Zu den empfohlenen Werkzeugen gehören Bohrer (1/4 Zoll bis 1-1/8 Zoll), ein Kreuzschlitzschraubendreher (#2), ein kleiner Schlitzschraubendreher und ein 3mm/1/8 Zoll Inbusschlüssel.
Installationsschritte

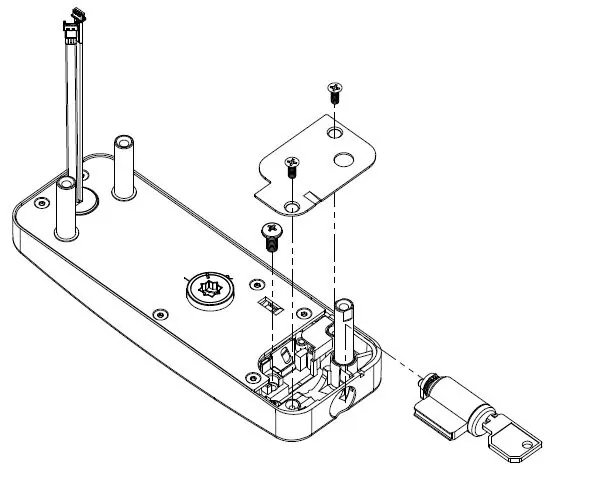

- Schließzylinder installieren: Nur bei MKO-Modellen erforderlich. Setzen Sie den Zylinder in das Gehäuse ein und sichern Sie ihn mit der entsprechenden Schraube und Abdeckplatte.
- Montageoptionen: Falls eine sekundäre Rückplatte verwendet wird, installieren Sie die Dichtung und befestigen Sie die Platte mit den mitgelieferten Schrauben.
- Schließspindel: Führen Sie die Spindel in das vordere Schlossgehäuse ein, bis sie einrastet.

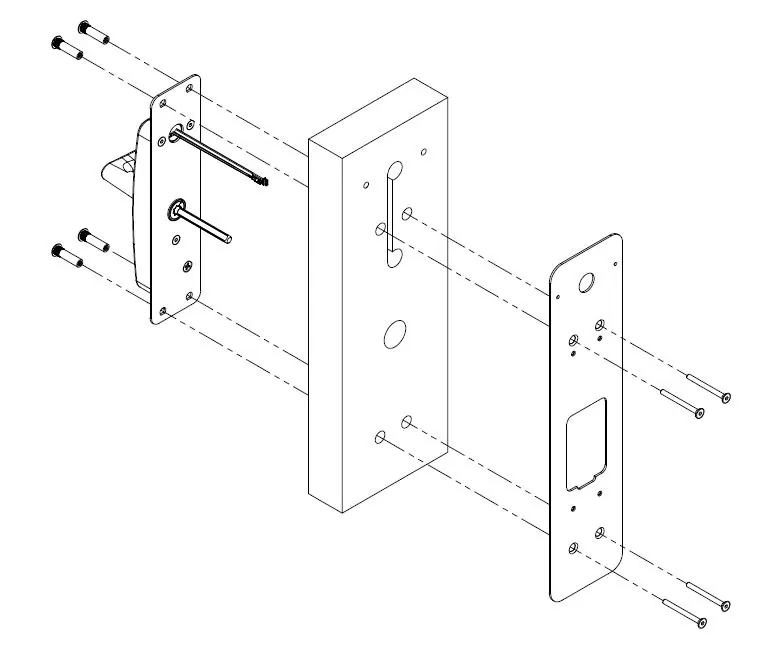

- Gehäusemontage: Richten Sie das Gehäuse an der Tür aus. Führen Sie die Kabel durch das mittlere Loch und die Nut. Befestigen Sie das Gehäuse mit den passenden Schrauben oder Bindeschrauben.
- Exit Device Installation: Beachten Sie hierzu die separate Installationsanleitung des Herstellers des Exit Device.

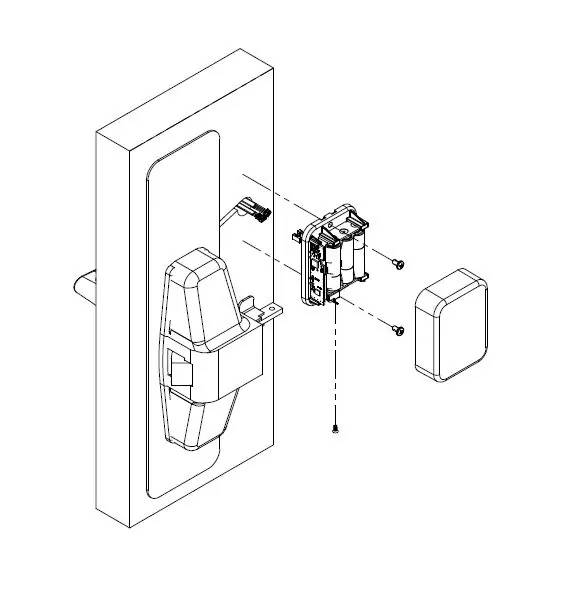

- Verkabelung und Gehäuse: Verbinden Sie die Kabel, verstauen Sie überschüssige Kabel in der Türöffnung und befestigen Sie das Batteriegehäuse. Legen Sie Alkaline-Batterien unter Beachtung der Polarität ein.
- Außengriff: Montieren Sie die äußere Buchse und den Hebelgriff, sichern Sie diesen mit der Madenschraube.
Funktionsprüfung
Stellen Sie sicher, dass die Tür während der Prüfung offen steht. Präsentieren Sie eine Test-Keycard, prüfen Sie das Blinken der grünen und roten LEDs, testen Sie die Rückzugfunktion des Riegels durch Drehen des Hebels und drücken Sie die Panikstange, um die Funktion zu verifizieren.
Herstellerinformationen
dormakaba
Praktische Hilfe
Typische Probleme
Kabelnut ist nach der Montage sichtbar
Bei SVR-Modellen muss zwingend die Vorlage DT-516418-15 verwendet werden, um eine korrekte Abdeckung zu gewährleisten.
Schloss funktioniert nicht nach der Installation
Überprüfen Sie die korrekte Polarität der Batterien und stellen Sie sicher, dass nur Alkaline-Batterien verwendet werden.
Vor der Verwendung
- Tür auf korrekte Bohrungen gemäß Vorlage prüfen
- Schutzbrille bei Bohrarbeiten tragen
- Alkaline-Batterien bereithalten
- Passende Spindel für das Exit Device wählen
- Test-Keycard für die Funktionsprüfung bereithalten
Abbildungen und Diagramme

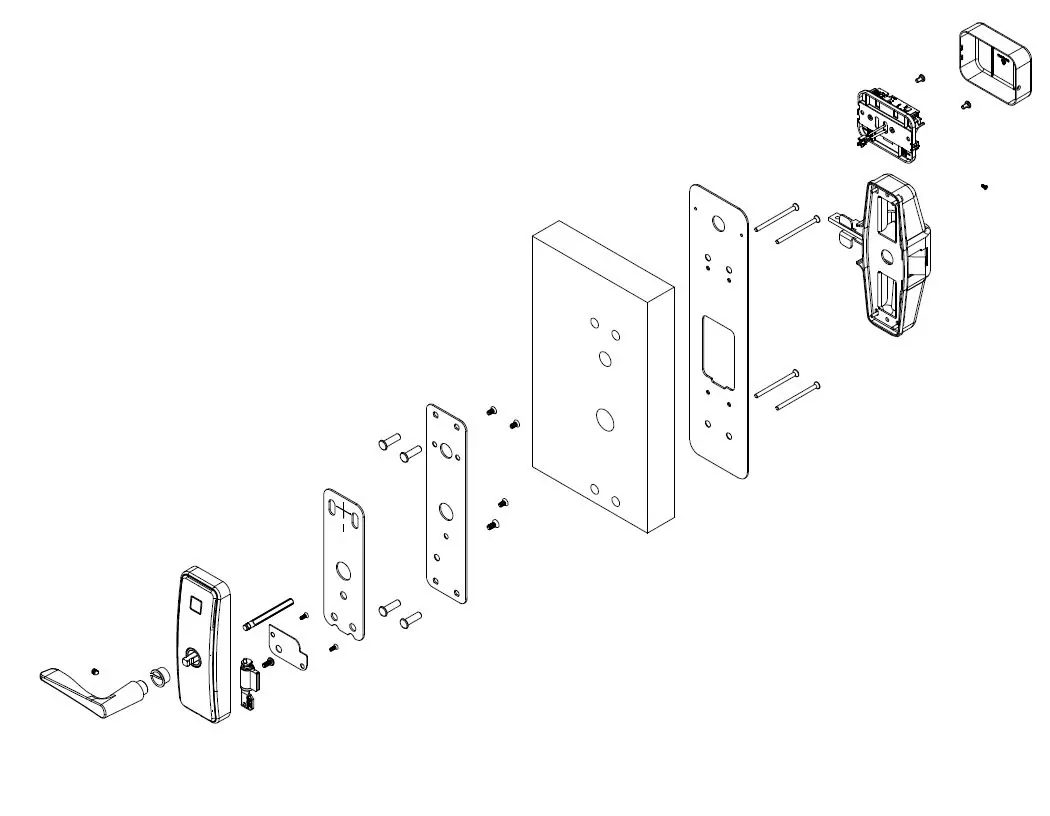

- Die Explosionszeichnungen zeigen die korrekte Reihenfolge der Montage von Rückplatte, Dichtung, Spindel und Gehäuse.
- Die Match-up Chart auf Seite 2 hilft bei der Zuordnung der Adapterplatten zu den verschiedenen Herstellern von Exit Devices.
Modellkompatibilität
- Die Installation erfordert spezifische Bohrvorlagen je nach Modell des Exit Device.
- Nicht alle Exit Devices verwenden dieselbe Spindel; wählen Sie die korrekte Komponente (3, 4 oder 5).
