Aufbauanleitung für das 40x120 Ft Frame Tent von American Tent
Detaillierter Leitfaden für den Aufbau, die Verankerung und die Sicherheit des 40x120 Ft Frame Tent. Enthält Anweisungen zur Montage des Rahmens, zur korrekten Verankerung und zur Wartung.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Dieses Dokument dient als Sicherheits- und Aufbauanleitung für das 40x120 Ft Frame Tent. Es ist wichtig zu verstehen, dass diese Anleitung nicht alle möglichen Bedingungen abdecken kann. Der Benutzer muss gesunden Menschenverstand und Vorsicht walten lassen. Vor dem Aufbau muss der Standort auf unterirdische Versorgungsleitungen geprüft werden (in den USA: 811 anrufen).
Sicherheitshinweise
Das Zelt ist eine temporäre Struktur und nicht für extreme Wetterbedingungen ausgelegt. Bei Windgeschwindigkeiten über 36 mph (ca. 58 km/h) oder bei Gewitter muss das Zelt evakuiert werden. Bei Windgeschwindigkeiten ab 25 mph (ca. 40 km/h) wird empfohlen, das Zelt abzubauen, um Schäden zu vermeiden.
Aufbau des Rahmens
Der Aufbau erfolgt in mehreren Schritten:
- Legen Sie alle Rahmenteile an ihren ungefähren Positionen aus.

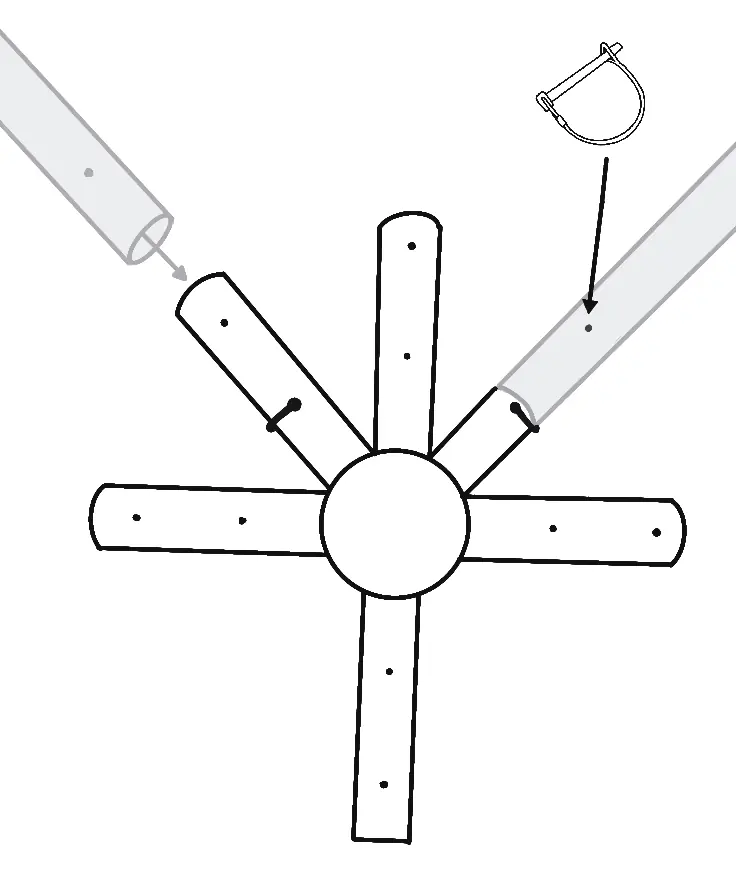

- Setzen Sie die Stifte in die 6-Wege-Kronen ein, um die Sparren zu positionieren.
- Verbinden Sie die 6-Wege-Kronen mit den Stangen (Pole D).
- Bauen Sie das Rahmendach in Sektionen auf.
- Installieren Sie die 40-Fuß-Kabel, bevor Sie die Beine und das Zeltdach anbringen.
- Ziehen Sie das Zeltdach über den Rahmen und zentrieren Sie es.
- Befestigen Sie die Basisplatten an den Beinen.
- Heben Sie die windabgewandte Seite des Rahmens an, um die Beine zu montieren.
Verankerung

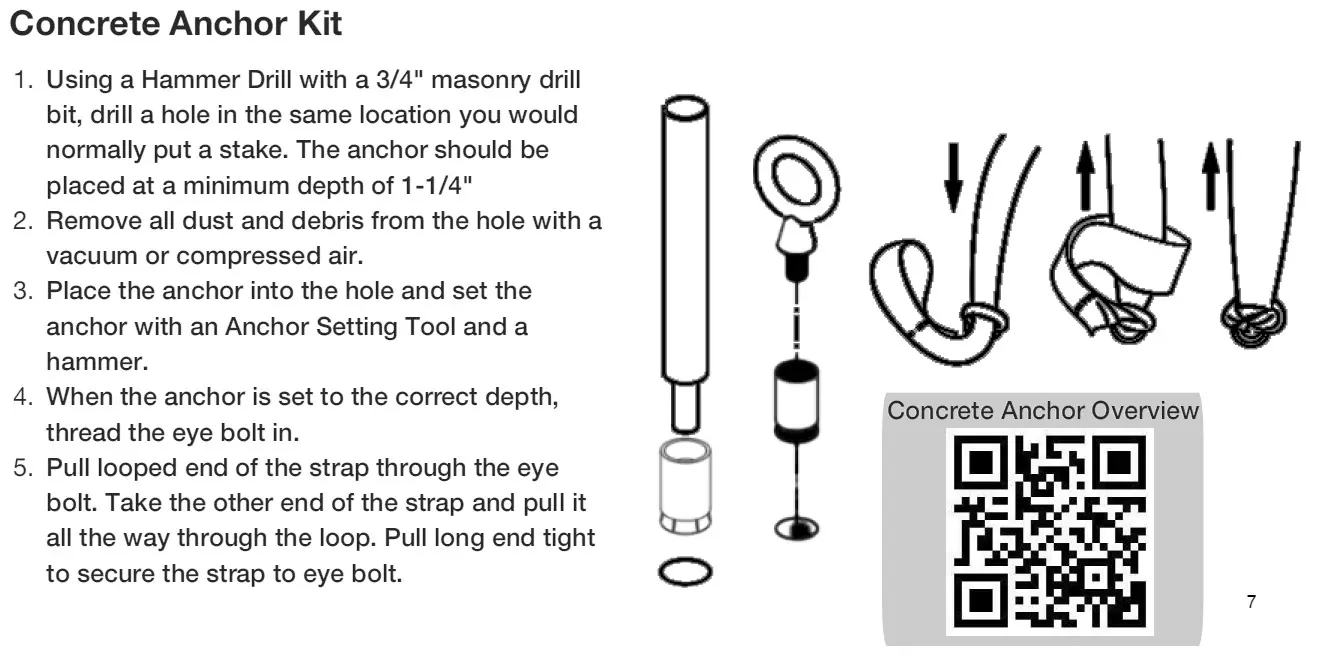

Die Verankerung ist entscheidend für die Stabilität. Verwenden Sie Ratschengurte und Erdnägel oder Betonanker. Erdnägel sollten etwa 5 Fuß (ca. 1,5 m) von den Beinen entfernt in den Boden getrieben werden, wobei idealerweise nicht mehr als 6 Zoll (ca. 15 cm) des Nagels sichtbar sein sollten. Bei Betonankern muss ein Bohrhammer mit einem 3/4-Zoll-Steinbohrer verwendet werden.
Zusätzliche Montage

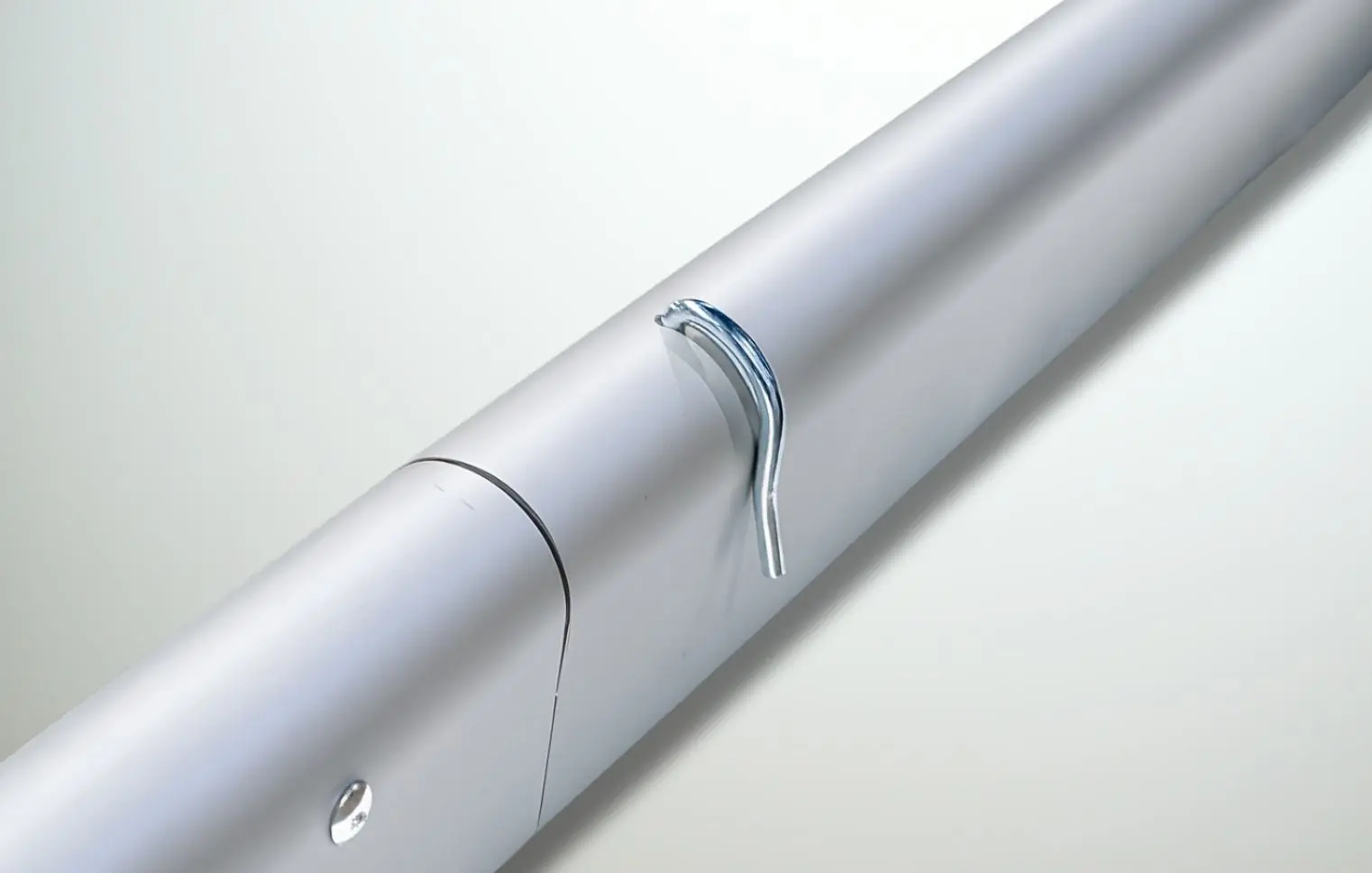

Die Anleitung enthält spezifische Anweisungen für die Montage von Seitenwänden, Regenrinnen, Beinverstärkungen (9 & 10 Fuß) sowie die Verwendung von PinGuard-Schutzvorrichtungen und die Montage von Doppelrohren.
Wartung und Lagerung
Lagern Sie das Zelt nur in sauberem und trockenem Zustand. Verwenden Sie zum Reinigen nur milde, für das Gewebe sichere Reinigungsmittel. Vermeiden Sie Bleichmittel, abrasive Chemikalien und harte Bürsten. Falten Sie das Zelt für die Lagerung und bewahren Sie es an einem vor extremen Temperaturen geschützten Ort auf.
Herstellerinformationen
American Tent
Praktische Hilfe
Typische Probleme
Zeltstoff reißt oder wird beschädigt
Stellen Sie sicher, dass die Enden der Stifte vom Zeltdach weg zeigen. Vermeiden Sie übermäßiges Spannen der Alligator-Gurte.
Stangen biegen sich beim Aufbau
Heben Sie beim Aufstellen der Beine immer die gesamte Seite des Zeltes gleichzeitig an, niemals nur eine Ecke.
Stakes halten nicht im Boden
Stellen Sie sicher, dass die Stakes vertikal und tief genug in den Boden getrieben wurden. Prüfen Sie die Bodenbeschaffenheit.
Vor der Verwendung
- Kontaktieren Sie den lokalen Versorgungsdienst (z.B. 811), um unterirdische Leitungen zu prüfen.
- Stellen Sie sicher, dass 10-12 Personen für den Aufbau verfügbar sind.
- Prüfen Sie den Standort auf ebene Fläche und Hindernisse (Bäume, Stromleitungen).
- Stellen Sie sicher, dass alle benötigten Werkzeuge (Vorschlaghammer, Abdeckplane) vorhanden sind.
- Prüfen Sie die Wettervorhersage.
Technische Daten in der Praxis
- 40'x120' Frame Tent
- Die Abmessungen des Zeltes betragen 40 Fuß Breite und 120 Fuß Länge.
Abbildungen und Diagramme
- Die Diagramme auf Seite 3-5 zeigen die genaue Anordnung der Fittings, Stangen und Kabel.
- Seite 7 zeigt die korrekte Verwendung der Stifte in den 6-Wege-Kronen.
- Seite 13 illustriert den Zusammenbau der 21' 8.5" Doppelrohre.
Modellkompatibilität
- Ridge Crown und Side Tee mit Ring sind ähnlich, aber nicht austauschbar.
- Poles E1 und E2 müssen verbunden werden, um Pole E zu bilden.
