Installationsanleitung für den berührungslosen Schalter Dormakaba 09M
Erfahren Sie, wie Sie den berührungslosen Schalter Dormakaba 09M installieren, konfigurieren und verdrahten. Diese Anleitung enthält Details zu DIP-Schalter-Einstellungen, Anschlussdiagrammen und technischen Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Zur Stelle im Text springenWichtige Informationen aus der Anleitung
Der Dormakaba 09M ist ein berührungsloser Schalter, der für den Innenbereich konzipiert ist. Er nutzt einen kapazitiven Näherungssensor zur Aktivierung. Die Anleitung beschreibt die Montage, die elektrische Verdrahtung sowie die Konfiguration der Zeitverzögerung und der Erfassungszone über DIP-Schalter.
Montage und Installation
Um das Gerät zu installieren, entfernen Sie zunächst die Frontblende, indem Sie diese oben greifen, ausklinken und nach unten schieben. Befestigen Sie die Schalterplatte mit geeigneten Schrauben an der Wand oder einer Montagebox. Nach Abschluss der Verdrahtung setzen Sie die Frontblende wieder auf, indem Sie die unteren Halterungen positionieren und das Gehäuse nach oben drücken, bis es einrastet.
Verdrahtung
Das Gerät verfügt über einen abnehmbaren Klemmenblock für eine einfache Installation. Die Anschlüsse umfassen:
- +VDD: Positive Eingangsspannung (12V-24VDC)
- RTE_COM, RTE_NO, RTE_NC: Ausgänge für den Ausgangstaster (potentialfreier Kontakt)
- MO: Eingang für externe Geräte zur Auslösung der Türöffnung (Schließer)
- GND: Masse (0 VDC)
Konfiguration über DIP-Schalter
Die Einstellungen werden über eine 8-polige DIP-Schalterleiste vorgenommen:
- Entriegelungszeit (SW1-SW4): Die Zeit ist additiv (1s, 2s, 4s, 8s). Beispiel: SW2 und SW4 auf ON ergeben 10 Sekunden.
- Summer (SW5): OFF = Summer EIN (Standard), ON = Summer AUS.
- Erfassungszone (SW8): OFF = 50mm (Standard), ON = 20-30mm.
- Hinweis: Die Schalter 6 und 7 sind ohne Funktion.
Funktionsweise
Das Gerät wird durch eine Handbewegung in der Nähe des Schalters aktiviert. Ein optionaler Signalton ertönt und die LED leuchtet grün. Das Relais schaltet für die eingestellte Dauer. Bei einem Stromausfall kann der Schalter durch sanften Druck auf die Frontblende mechanisch als Taster betätigt werden.
Technische Daten
- Spannung: 12-24VDC (+/-10%)
- Stromaufnahme: 50mA (Standby), 115mA (aktiviert)
- Ausgang: Potentialfreier Kontakt (SPDT), 30VDC/1A
- Betriebstemperatur: -20°C bis +60°C
- Luftfeuchtigkeit: 10%-90%
- Abmessungen: 118,2 x 74,2 x 8,5 mm
Herstellerinformationen
dormakaba
Praktische Hilfe
Typische Probleme
Relais-Zeitdauer muss angepasst werden
Trennen Sie die Stromversorgung und ändern Sie die DIP-Schalter 1-4 gemäß der Anleitung.
Erfassungsbereich ist zu groß oder zu klein
Stellen Sie DIP-Schalter 8 um: OFF für 50mm, ON für 20-30mm.
Summer stört
Stellen Sie DIP-Schalter 5 auf ON, um den Summer zu deaktivieren.
Vor der Verwendung
- Prüfen Sie die Eingangsspannung (12-24VDC).
- Stellen Sie sicher, dass der Montageort im Innenbereich liegt.
- Wählen Sie die gewünschte Entriegelungszeit vor der Montage.
- Prüfen Sie die Kompatibilität mit dem Türschloss (Fail-Safe oder Fail-Secure).
Technische Daten in der Praxis
- Dry contact (SPDT)
- Potentialfreier Umschaltkontakt, geeignet für verschiedene Schließsysteme.
Abbildungen und Diagramme

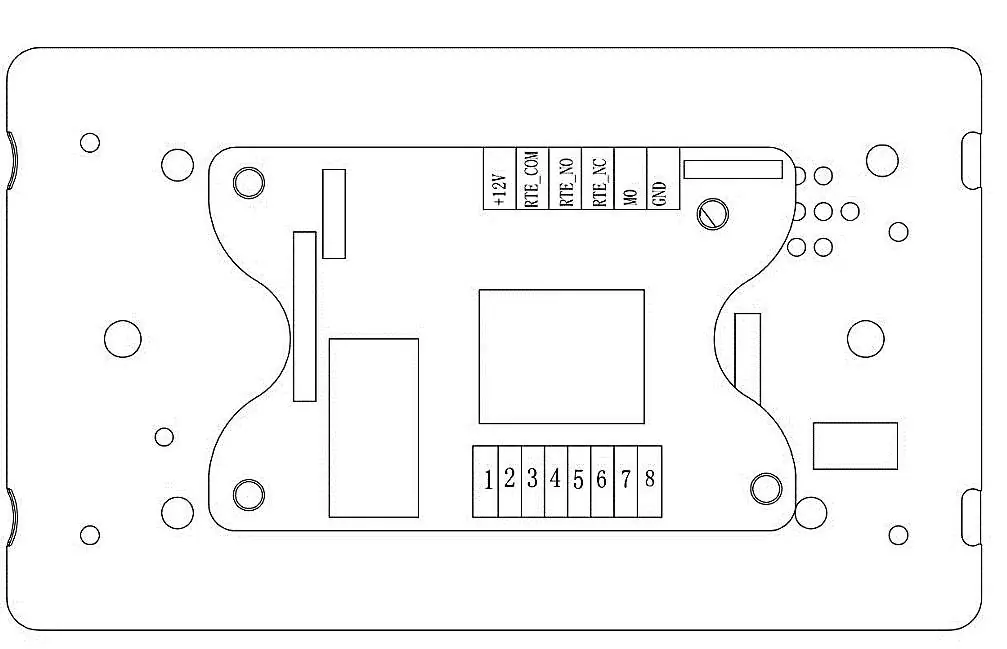

- Die DIP-Schalterleiste befindet sich auf der Rückseite des Geräts.
- Der Klemmenblock ist abnehmbar für eine einfachere Verkabelung.
- Das Schaltbild zeigt die Verbindung zu einer externen Stromversorgung und einem Türöffner.
Modellkompatibilität
- Optionales 433MHz Funk-Fernbedienungsset als Zubehör erhältlich.
- Unterstützt den Anschluss externer Zutrittskontrollgeräte über den MO-Eingang.
