Einrichtung und Funktionen des Laptops Dell Latitude 5420/E5420/E5520
Erfahren Sie, wie Sie Ihren Dell Latitude 5420, E5420 oder E5520 Laptop einrichten. Diese Anleitung enthält Diagramme der Anschlüsse, Anweisungen zur Inbetriebnahme und technische Spezifikationen.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Dieses Dokument enthält grundlegende Informationen zur Einrichtung und den Funktionen der Dell Latitude 5420, E5420 und E5520 Laptop-Serie. Es dient als Leitfaden für die Identifizierung der Anschlüsse, die Inbetriebnahme des Geräts und bietet eine Übersicht der technischen Spezifikationen.
Geräteübersicht
Die Anleitung bietet detaillierte Diagramme der Vorder- und Rückseite der verschiedenen Modelle:
- Vorderseite: Identifiziert Komponenten wie Display-Verriegelung, Kamera, Mikrofon, Betriebsschalter, VGA-Anschluss, optisches Laufwerk, USB-Anschlüsse, Kopfhöreranschluss, Fingerabdruckleser, Touchpad und Tastatur.
- Rückseite: Zeigt Anschlüsse für Netzwerk, USB 2.0, Modem, Stromversorgung, Sicherheitsschloss, Kühlöffnungen, IEEE 1394, HDMI, e-SATA, SD-Kartensteckplatz und ExpressCard-Steckplatz.
Schnelleinrichtung
- Stromversorgung: Schließen Sie das Netzteil an den entsprechenden Anschluss am Computer und an eine Steckdose an.
- Netzwerk: Verbinden Sie bei Bedarf ein Netzwerkkabel.
- Peripheriegeräte: Schließen Sie USB-Geräte wie Maus oder Tastatur an.
- Zusätzliche Hardware: Verbinden Sie IEEE 1394-Geräte, falls erforderlich.
- Einschalten: Öffnen Sie das Display und drücken Sie den Betriebsschalter.
Hinweis: Es wird empfohlen, den Computer mindestens einmal ein- und auszuschalten, bevor Sie Karten installieren oder externe Geräte wie Drucker anschließen.
Sicherheit und Wartung
Beachten Sie folgende wichtige Sicherheitshinweise:
- Lüftung: Blockieren Sie niemals die Lüftungsschlitze und stellen Sie sicher, dass keine Gegenstände hineingelangen. Lagern Sie den Computer während des Betriebs nicht in Umgebungen mit geringer Luftzirkulation (z. B. in einer geschlossenen Aktentasche), da dies zu Schäden oder Brandgefahr führen kann.
- Lüftergeräusche: Das Einschalten des Lüfters bei Hitzeentwicklung ist normal und deutet nicht auf einen Defekt hin.
- Netzteil: Fassen Sie beim Trennen des Netzkabels immer den Stecker an, nicht das Kabel selbst.
Technische Daten
Die Spezifikationen variieren je nach Modell und Region:
- Chipsatz: Intel HM65 Express oder Intel GM45 Express.
- Prozessor: Intel Core i3, i5, i7 oder Intel Core 2 / Celeron (Socket P).
- Speicher: DDR3 SDRAM (1066 MHz oder 1333 MHz), 1 GB bis 8 GB.
- Akku: 4-, 6- oder 9-Zellen Lithium-Ionen-Akku.
- Betriebsumgebung: Betriebstemperatur 0 °C bis 35 °C.
Herstellerinformationen
Dell Inc.
Praktische Hilfe
Typische Probleme
Lüftergeräusche während des Betriebs
Dies ist normal, wenn der Computer heiß wird, und deutet nicht auf ein Problem mit dem Lüfter oder dem Computer hin.
Überhitzung oder Brandgefahr
Blockieren Sie niemals die Lüftungsschlitze und betreiben Sie das Gerät nicht in geschlossenen Taschen oder Umgebungen mit schlechter Luftzirkulation.
Beschädigung des Netzkabels
Fassen Sie beim Trennen immer den Stecker an, nicht das Kabel. Achten Sie beim Aufwickeln auf den korrekten Winkel am Stecker.
Vor der Verwendung
- Lesen Sie die mitgelieferten Sicherheitsinformationen vor der Inbetriebnahme.
- Stellen Sie sicher, dass das Netzteil mit der örtlichen Steckdose kompatibel ist.
- Schalten Sie den Computer vor der Installation von Hardware-Komponenten oder Dockingstationen einmal ein und aus.
- Überprüfen Sie, ob alle bestellten Komponenten vorhanden sind.
Technische Daten in der Praxis
- Speicher (RAM)
- Unterstützt DDR3 SDRAM. Nur 64-Bit-Betriebssysteme unterstützen mehr als 4 GB Arbeitsspeicher.
- Betriebstemperatur
- Das Gerät sollte in einer Umgebung zwischen 0 °C und 35 °C betrieben werden.
Abbildungen und Diagramme

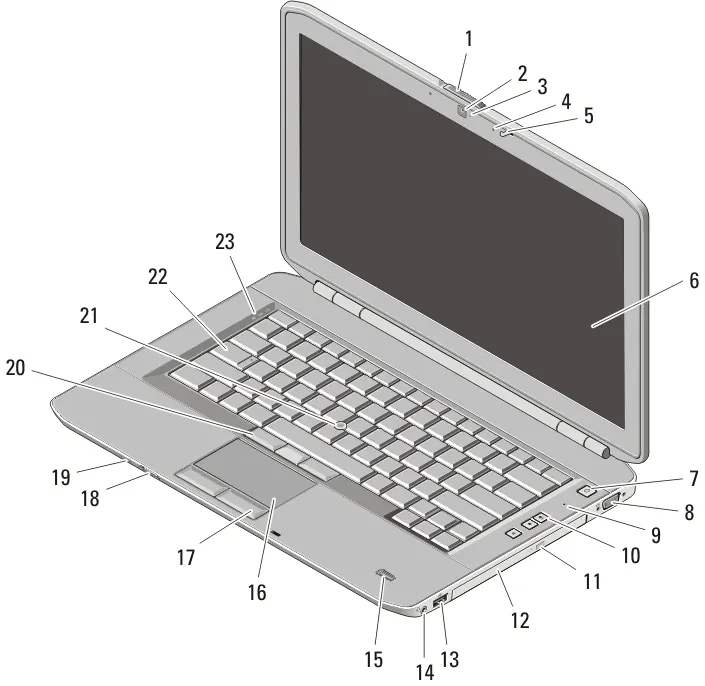

- Die Vorderansicht zeigt die Position von Kamera, Mikrofon, Betriebsschalter und verschiedenen Anschlüssen.

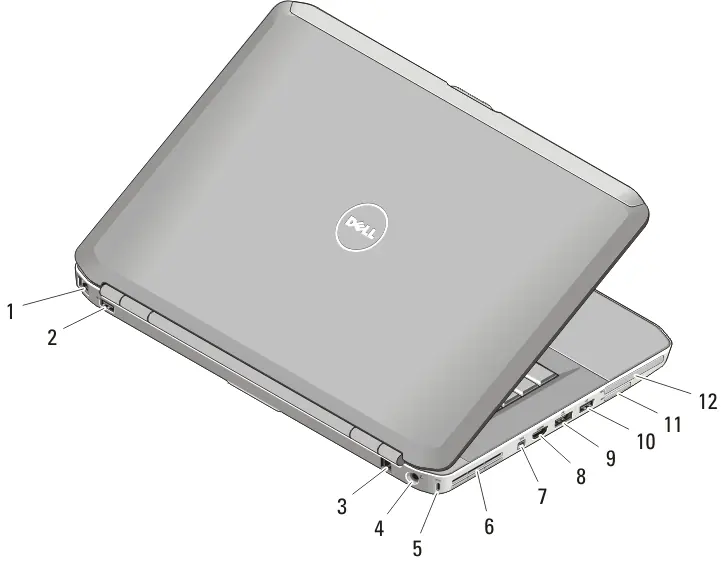

- Die Rückansicht verdeutlicht die Anordnung der Netzwerk-, HDMI-, USB- und Stromanschlüsse.
Modellkompatibilität
- Die Spezifikationen können je nach Region variieren.
- Einige Geräte sind möglicherweise nicht enthalten, wenn sie nicht separat bestellt wurden.
