Bedienungsanleitung für E-flite Decathlon RJG 1.2m RC-Flugzeug

Wichtige Informationen aus der Anleitung

Diese Anleitung enthält alle notwendigen Schritte für die Inbetriebnahme, Montage und Wartung des E-flite Decathlon RJG 1.2m. Vor dem ersten Flug ist es zwingend erforderlich, die Sicherheitswarnungen zu lesen und die Sender-Konfiguration sowie die Steuerrichtungstests durchzuführen.

Montage des Modells

Die Montage erfordert grundlegende mechanische Fähigkeiten. Achten Sie darauf, Schrauben nicht zu fest anzuziehen, um Beschädigungen am Material zu vermeiden.

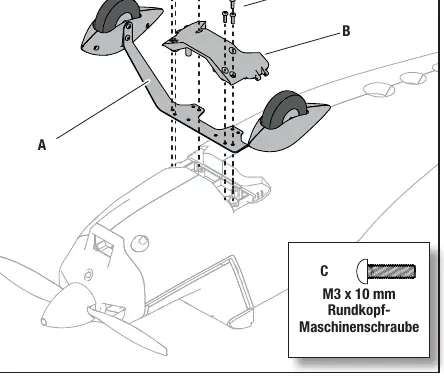

• Fahrwerk: Montieren Sie das Fahrwerk am Rumpf und sichern Sie es mit den mitgelieferten M3 x 10 mm Schrauben.
• Heckbaugruppe: Verbinden Sie das Seitenleitwerk mit dem Höhenleitwerk und dem Rumpf. Sichern Sie die Baugruppe mit den entsprechenden Schrauben (1,5 mm und 2,5 mm).
• Tragflächen: Die Flügel werden am Rumpf befestigt. Achten Sie darauf, dass die handfreien Servo-Verbindungen korrekt einrasten, bevor Sie die Flügel mit den M3 x 25 mm Schrauben fixieren.

Sender-Konfiguration

Die Anleitung bietet detaillierte Schritte zur Programmierung für verschiedene Spektrum-Sender-Serien (NX, DX, iX). Stellen Sie sicher, dass die Dualen Geschwindigkeiten (D/R) und Expo-Werte wie in der Tabelle angegeben eingestellt sind, um ein stabiles Flugverhalten zu gewährleisten.

SAFE Select und AS3X

Das Modell ist mit SAFE Select und AS3X-Technologie ausgestattet. SAFE Select bietet ein zusätzliches Schutzniveau durch Begrenzung der Schräglage und automatische Selbstausrichtung. AS3X sorgt für ein stabiles Flugverhalten bei Wind. Die Aktivierung erfolgt über den Bindungsvorgang oder kann einem Schalter zugewiesen werden.

Flugvorbereitung

• Akku: Verwenden Sie den empfohlenen 4S 2200 mAh LiPo-Akku.
• Schwerpunkt (CG): Der Schwerpunkt muss bei 60 mm (+/- 5 mm) von der Vorderkante des Flügels gemessen liegen.
• Binding: Führen Sie den Bindungsvorgang durch, um den Sender mit dem Empfänger zu koppeln.

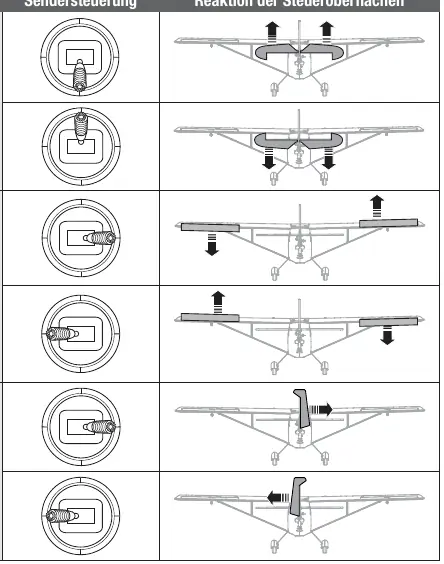

• Steuerrichtungstest: Überprüfen Sie vor jedem Flug, ob alle Ruder korrekt auf die Eingaben des Senders reagieren.

Wartung und Fehlerbehebung

Regelmäßige Wartung des Motors und der Servos ist für die Langlebigkeit des Modells entscheidend. Sollten Probleme auftreten, konsultieren Sie den Leitfaden zur Problemlösung in der Anleitung. Häufige Probleme wie Oszillationen oder fehlende Gasreaktion lassen sich oft durch einfache Einstellungen am Sender oder durch das Ausbalancieren des Propellers beheben.
