Montageanleitung Duschrinne Deante KON 007S
Detaillierte Montageanleitung für die Deante Duschrinne (Modelle KON 007S, KON 008S, KON 009S). Erfahren Sie, wie Sie die Duschrinne korrekt ausrichten, das erforderliche Gefälle einstellen, abdichten und fachgerecht versiegeln.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen zur Montage
Diese Anleitung beschreibt die fachgerechte Installation der Deante Duschrinne. Achten Sie bei der Montage besonders auf das erforderliche Gefälle von 2-3%, um einen korrekten Wasserabfluss zu gewährleisten. Die Abdichtung des Bereichs um die Duschrinne ist essenziell, um Wasserschäden zu vermeiden. Nach der Versiegelung mit Silikon muss eine Trocknungszeit von 24 Stunden eingehalten werden, bevor die Dusche genutzt werden kann.
Montage der Duschrinne
- Montieren Sie die Füße und Halterungen an den Rinnenkörper.
- Richten Sie die Duschrinne an der gewünschten Position aus.
Ausrichtung und Gefälle
- Überprüfen Sie die Ausrichtung mit einer Wasserwaage. Das Gefälle muss zwischen 2% und 3% betragen.
- Testen Sie den Wasserabfluss, um sicherzustellen, dass das Wasser korrekt in den Ablauf geleitet wird.
Abdichtung und Fliesen
- Bereiten Sie den Untergrund vor und bringen Sie die Abdichtung (Dichtfolie) an. Diese sollte bis zu einer Höhe von 1,5 m an den Wänden hochgezogen werden.
- Verlegen Sie die Fliesen bündig zum Rinnenkörper.
Versiegelung und Fertigstellung
- Verfugen Sie die Übergänge zwischen Fliesen und Duschrinne mit Sanitär-Silikon.
- Lassen Sie das Silikon mindestens 24 Stunden aushärten, bevor Sie die Dusche in Betrieb nehmen.
- Setzen Sie das Rinnengitter in den Rinnenkörper ein.
Herstellerinformationen
Deante
Praktische Hilfe
Typische Probleme
Wasser staut sich in der Dusche
Überprüfen Sie, ob das Gefälle der Duschrinne korrekt eingestellt ist (mindestens 2,5% bis 3%).
Undichtigkeit am Übergang zum Boden
Stellen Sie sicher, dass die Dichtfolie korrekt verarbeitet wurde und die Silikonfuge fachgerecht und lückenlos ausgeführt ist.
Vor der Verwendung
- Wasserwaage zur Kontrolle des Gefälles
- Sanitär-Silikon für die Abdichtung
- Dichtfolie/Abdichtungsset
- Mörtel oder Estrich für die Fixierung
- Fliesenkleber und Fliesen
Technische Daten in der Praxis
- Trocknungszeit
- Das Silikon benötigt 24 Stunden zum Aushärten vor der ersten Nutzung.
- Abdichtungshöhe
- Die Dichtfolie sollte bis zu 1,5 m an der Wand hochgezogen werden.
Abbildungen und Diagramme
- Schritt 1-2: Montage der Füße und Positionierung.

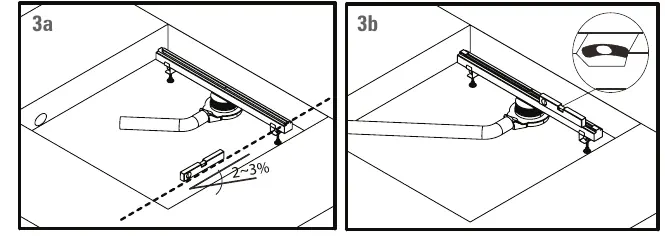

- Schritt 3-4: Ausrichtung mit Wasserwaage und Prüfung des Gefälles.
- Schritt 6: Abdichtung mit Folie.
- Schritt 8: Versiegelung mit Silikon.
Modellkompatibilität
- Die Anleitung gilt für die Modelle KON 007S, KON 008S und KON 009S.
