Bedienungsanleitung für TOTO 0GU4292 berührungsloser Seifenspender

Wichtige Informationen aus der Anleitung

Dieses Dokument enthält Installations- und Wartungsanweisungen für den TOTO 0GU4292 berührungslosen Seifenspender. Es ist für die korrekte Montage, den Betrieb und die regelmäßige Wartung des Geräts erforderlich.

Sicherheitshinweise

• Das Gerät darf nur von einem Servicetechniker zerlegt oder modifiziert werden.
• Nicht in feuchten Räumen (z. B. Sauna oder Dampfbad) verwenden, um Kondensation zu vermeiden.
• Verwenden Sie nur von TOTO zugelassene Flüssigseife, um die Garantie nicht zu gefährden.
• Stellen Sie sicher, dass die Steckdose während des Gebrauchs nicht nass werden kann.
• Bei IoT-fähigen Versionen: Installieren Sie das Gerät in korrekter vertikaler Ausrichtung und installieren Sie keine Batterien in der IoT-Kommunikationskarte.

Installation

Positionierung:

• Lassen Sie mindestens 120 mm Abstand zwischen Seifenspender und Wasserhahn, um versehentliche Aktivierungen zu vermeiden.
• Der Abstand vom Spender zum Rand des Waschbeckens sollte maximal 80 mm betragen.
• Der Tank muss innerhalb von 800 mm unter der Arbeitsplatte installiert werden und darf die Höhe des Controllers nicht überschreiten.

Montage:

• Der Controller muss horizontal montiert werden. Achten Sie darauf, Kabel nicht einzuklemmen.

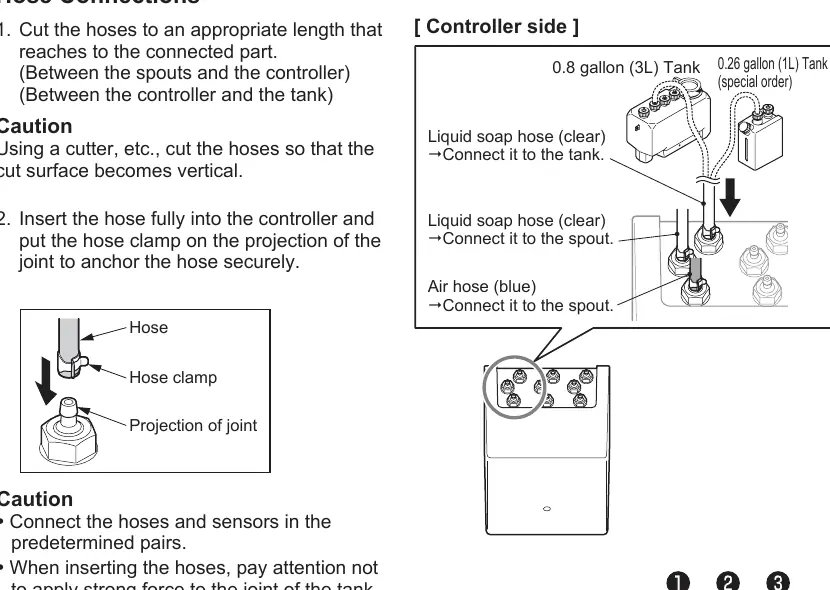

• Schließen Sie die Schläuche und Sensoren in den vorgegebenen Paaren an.
• Bei der Installation der IoT-Kommunikationskarte muss ausreichend Platz (20 mm) für die Karte am Controller vorhanden sein.

Bedienung

Halten Sie die Hände unter den Auslauf. Der Sensor gibt automatisch eine mousseartige Seife ab. Die Abgabe stoppt, wenn die Hand entfernt wird. Um Missbrauch zu verhindern, stoppt die Abgabe nach dreimaligem Betrieb; bewegen Sie die Hände weg und wieder vor den Sensor, um erneut Seife zu erhalten.

Wartung und Reinigung

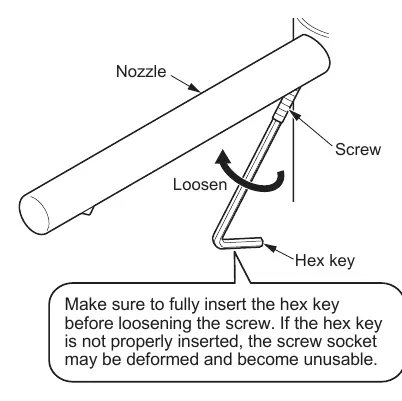

• Düseneinigung: Reinigen Sie die Düse regelmäßig, wenn der Seifenfluss blockiert ist. Entfernen Sie die Düse, reinigen Sie den Filter und die kleinen Löcher am Einlass mit einem weichen Pinsel oder einer Büroklammer.

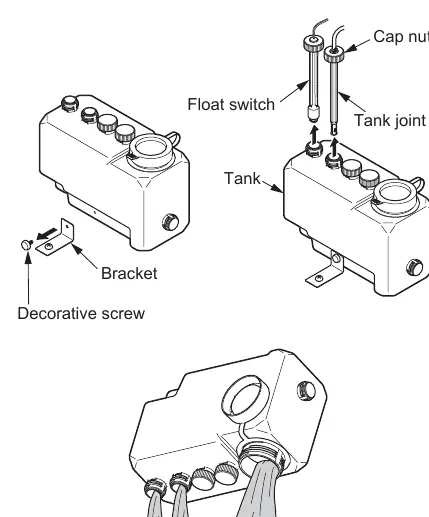

• Tankreinigung: Reinigen Sie das Innere des Tanks regelmäßig. Entfernen Sie dazu den Schwimmerschalter und den Tankanschluss.
• Reinigung des Gehäuses: Verwenden Sie ein feuchtes Tuch mit neutralem Reinigungsmittel. Vermeiden Sie säurehaltige, alkalische oder scheuernde Reinigungsmittel sowie Lösungsmittel wie Benzin oder Verdünner.

Fehlerbehebung

Bei Problemen wie "Keine Seifenausgabe" prüfen Sie, ob der Sensor blockiert ist, die Stromversorgung unterbrochen wurde oder Schläuche geknickt sind. Wenn die rote LED leuchtet, prüfen Sie die Pumpe oder den Sensor. Bei geringer Seifenmenge reinigen Sie den Filter.

Technische Daten

Die Stromversorgung erfolgt über 120 V AC. Der Sensor-Erfassungsbereich liegt zwischen 130 und 200 mm und ist selbstjustierend. Die werkseitige Seifenabgabemenge beträgt 1,2 ml.
