Installationsanleitung für bodenstehende Wannenarmatur Ravak Freedom FM 080.XX
Erfahren Sie, wie Sie die bodenstehende Wannenarmatur Ravak Freedom FM 080.XX korrekt installieren und warten. Diese Anleitung enthält wichtige Schritte zur Montage, zum Anschluss und zur Pflege.
Inhaltsverzeichnis
Abbildungen aus der Anleitung
Bild zum Vergrößern anklickenWichtige Informationen aus der Anleitung
Diese Installationsanleitung gilt für die bodenstehende Wannenarmatur Ravak Freedom (Modell FM 080.XX). Sie enthält alle notwendigen Schritte für die fachgerechte Montage und Inbetriebnahme. Bitte beachten Sie die technischen Voraussetzungen für den Betrieb.
Technische Voraussetzungen
Für einen ordnungsgemäßen Betrieb der Armatur müssen folgende Bedingungen erfüllt sein:
- Wasserdruck: 0,1 - 0,5 MPa
- Wassertemperatur: 5°C - 65°C
Lieferumfang und Montagevorbereitung

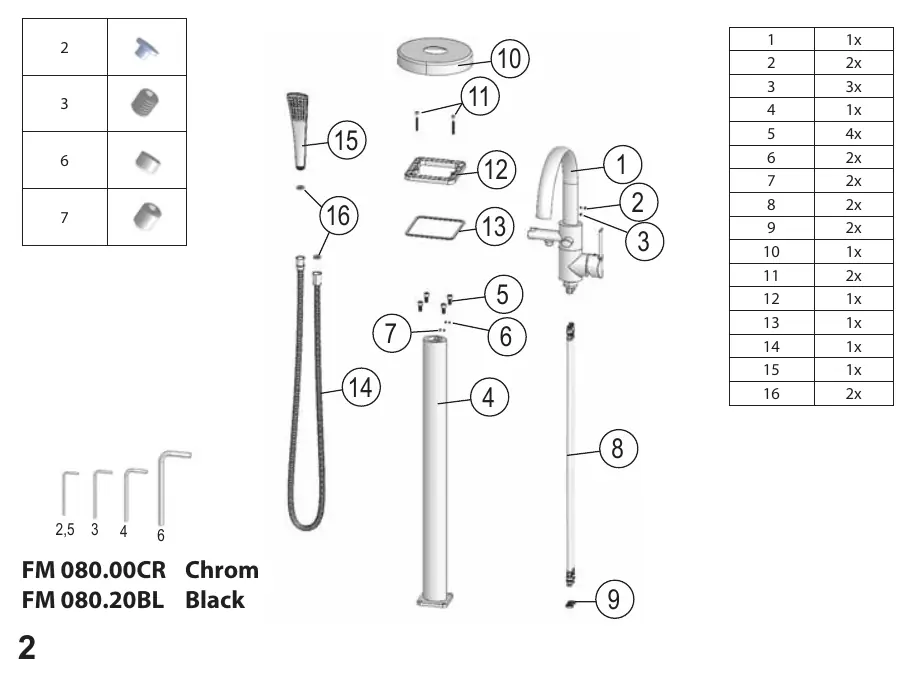

Überprüfen Sie vor Beginn der Installation, ob alle Teile gemäß der Explosionszeichnung auf Seite 2 vorhanden sind. Sie benötigen für die Montage Inbusschlüssel in den Größen 2,5, 3, 4 und 6 mm.
Installationsschritte
Die Montage erfolgt in mehreren Schritten:

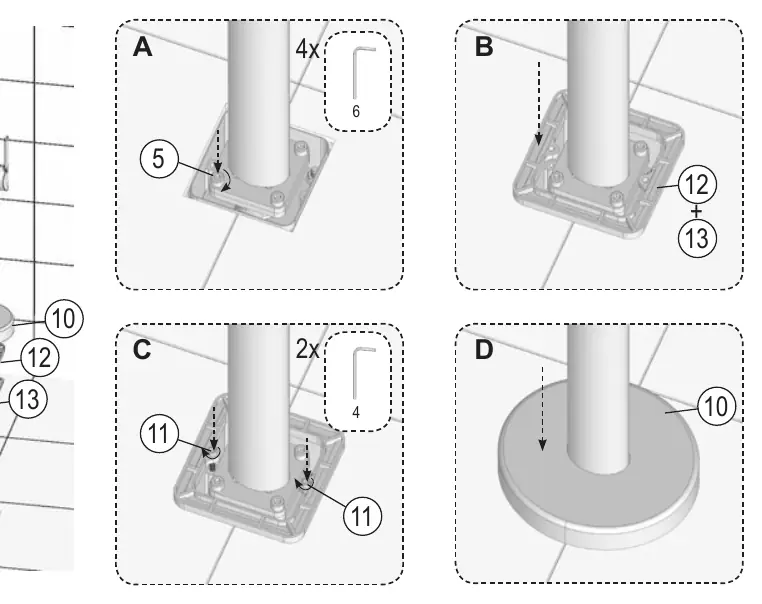

- Vorbereitung der Wasseranschlüsse und Montage der Bodenplatte.
- Verbindung der flexiblen Schläuche mit der Armatur.
- Befestigung der Armatur auf der Bodenplatte.
- Anschluss der Handbrause und des Brauseschlauchs.

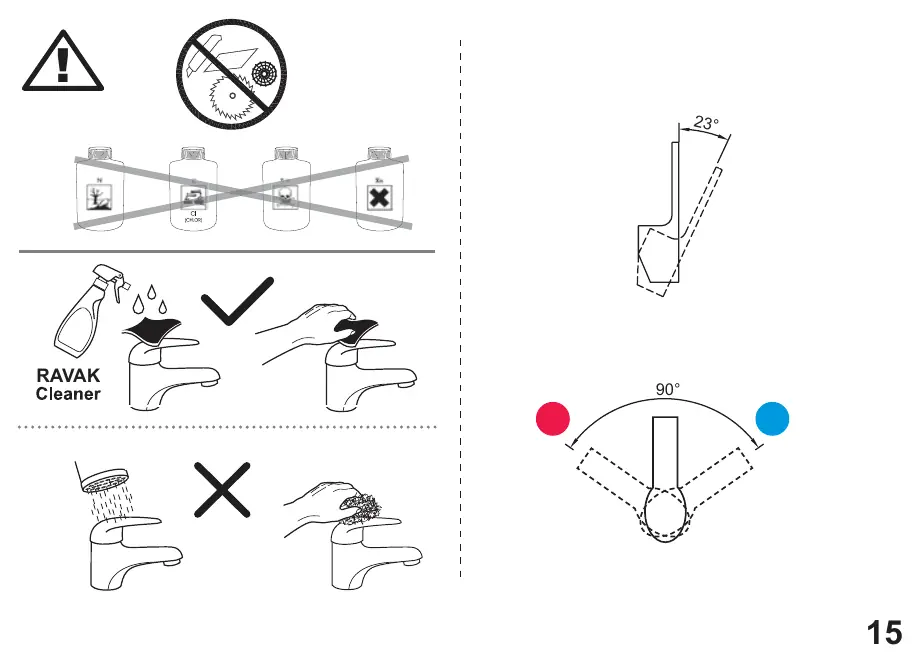

Reinigung und Pflege
Um die Oberfläche der Armatur zu schonen, beachten Sie bitte folgende Hinweise:
- Verwenden Sie zur Reinigung ausschließlich RAVAK Cleaner oder milde Reinigungsmittel.
- Verwenden Sie keine scheuernden Reinigungsmittel, Stahlwolle oder aggressive Chemikalien.
- Vermeiden Sie den Einsatz von scharfen Gegenständen bei der Reinigung.
Praktische Hilfe
Typische Probleme
Überprüfen Sie die Dichtungen (Teil 9) und ziehen Sie die Verbindungen handfest an.
Verwenden Sie keine scheuernden Reinigungsmittel oder Stahlwolle.
Vor der Verwendung
- Wasserdruck prüfen (0,1 - 0,5 MPa).
- Wassertemperatur prüfen (5°C - 65°C).
- Alle Teile gemäß Stückliste (Seite 2) vorhanden.
- Geeignetes Werkzeug (Inbusschlüssel 2,5, 3, 4, 6 mm) bereitstellen.
