Installationsanleitung für TOTO 0GU037 Standwaschbecken
Schnellstartanleitung für die Installation und Pflege des TOTO 0GU037 Standwaschbeckens. Enthält wichtige Schritte zur Wandverstärkung, Montage des Sockels, Befestigung des Beckens sowie Reinigungshinweise für die CEFIONTECT-Glasur.
Inhaltsverzeichnis
Wichtige Informationen aus der Anleitung
Dieses Dokument enthält die Installationsschritte für das TOTO 0GU037 Standwaschbecken. Vor Beginn der Installation müssen die örtlichen Sanitär- und Bauvorschriften geprüft werden. Stellen Sie sicher, dass die Wand über eine ausreichende Verstärkung (z. B. eine Strebe zwischen den Ständern) verfügt, um das Gewicht des Waschbeckens zu tragen. Der Boden muss eben und die Wand rechtwinklig zum Boden sein.
Vorbereitung der Installation
- Installieren Sie eine Verstärkung (Strebe) zwischen den Wandständern auf der korrekten Höhe (H), die den Befestigungslöchern des Waschbeckens entspricht.
- Stellen Sie sicher, dass der Boden eben ist und die Wand rechtwinklig zum Boden steht.
Installationsschritte

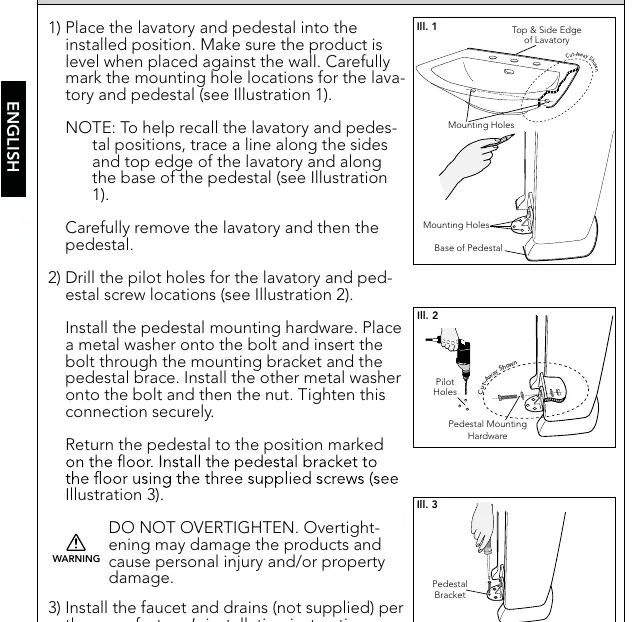

- Platzieren Sie das Waschbecken und den Sockel in der gewünschten Position. Prüfen Sie, ob das Produkt waagerecht steht, und markieren Sie die Befestigungslöcher. Zeichnen Sie zur Orientierung die Umrisse des Beckens und des Sockels an der Wand und am Boden nach.
- Entfernen Sie das Waschbecken und den Sockel. Bohren Sie die Führungslöcher für die Schrauben.
- Installieren Sie die Sockel-Befestigungsteile. Setzen Sie die Schraube durch die Halterung und den Sockel, sichern Sie sie mit Unterlegscheiben und Muttern. Befestigen Sie den Sockel mit den mitgelieferten Schrauben am Boden. Achten Sie darauf, die Schrauben nicht zu fest anzuziehen, um Schäden zu vermeiden.
- Installieren Sie Armatur und Ablauf gemäß den Herstelleranweisungen.
- Schrauben Sie die Bolzen in die Wand. Lassen Sie etwa 3,2 cm (1-1/4 Zoll) der Bolzen aus der Wand ragen. Setzen Sie das Waschbecken auf den Sockel, richten Sie es an den Bolzen aus und sichern Sie es mit Unterlegscheiben und Muttern an der Wand.
- Schließen Sie die Wasserzufuhr an und prüfen Sie alle Verbindungen auf Dichtheit.
CEFIONTECT Reinigungshinweise
CEFIONTECT ist eine dauerhafte, superglatte Glasur, die das Anhaften von Schmutz verhindert. Produkte mit einem G in der Modellnummer verfügen über diese Glasur.
- Verwenden Sie zur Reinigung ein mildes Geschirrspülmittel und ein weiches Tuch.
- Verwenden Sie keine scheuernden Reinigungsmittel, Pulver oder grobkörnige Detergenzien.
- Vermeiden Sie Bleichmittel, chemische Verdünner sowie säure- oder alkalihaltige Reiniger.
- Verwenden Sie keine Metallbürsten oder Stahlwolle.
Herstellerinformationen
TOTO Ltd.
Praktische Hilfe
Typische Probleme
Beschädigung durch zu festes Anziehen
Ziehen Sie Schrauben und Muttern fest, aber vermeiden Sie ein Überdrehen, da dies das Porzellan beschädigen kann.
Undichtigkeiten an Anschlüssen
Prüfen Sie nach der Installation alle Wasser- und Abflussverbindungen sorgfältig auf Lecks, nachdem Sie das Becken mit Wasser gefüllt haben.
Beschädigung der CEFIONTECT-Glasur
Verwenden Sie niemals scheuernde Reinigungsmittel, Stahlwolle oder aggressive Chemikalien wie Bleichmittel.
Vor der Verwendung
- Prüfen Sie die Wand auf ausreichende Verstärkung (Strebe zwischen den Ständern).
- Stellen Sie sicher, dass die Wand rechtwinklig zum Boden steht.
- Prüfen Sie, ob der Boden eben ist.
- Stellen Sie sicher, dass alle notwendigen Werkzeuge und Armaturen (nicht im Lieferumfang enthalten) bereitliegen.
Technische Daten in der Praxis
- 8 Zoll (ca. 20 cm)
- Abstand für weit verbreitete Armaturen; bei diesen Modellen sollte zuerst nur der Auslauf installiert werden.
Abbildungen und Diagramme
- Illustration 1: Markierung der Positionen für Waschbecken und Sockel.
- Illustration 2: Bohren der Führungslöcher und Montage der Sockelhalterung.
- Illustration 3: Befestigung des Sockels am Boden.
- Illustration 4: Montage des Waschbeckens an den Wandbolzen.
Modellkompatibilität
- Produkte mit dem Buchstaben G in der Modellnummer verfügen über die CEFIONTECT-Glasur.
- Die Garantie gilt nur für Produkte, die in Nord-, Mittel- und Südamerika gekauft und installiert wurden.
