Installationsanleitung für Danfoss Heizleitungen

Wichtige Informationen aus der Anleitung

Diese Anleitung dient der fachgerechten Installation von Danfoss Heizleitungen. Sie deckt verschiedene Kabeltypen ab, darunter Heizleitungen in festen Längen, auf Trommeln, auf Matten oder vorgeformte Heizleitungen. Die Einhaltung dieser Richtlinien ist für die Sicherheit und die Gültigkeit der Garantie zwingend erforderlich.

Sicherheitshinweise

• Stromversorgung: Vor Installations- und Wartungsarbeiten müssen alle Stromkreise spannungsfrei geschaltet werden.
• Schutzmaßnahmen: Ein Fehlerstromschutzschalter (RCD) mit einem Auslösewert von maximal 30 mA ist zwingend erforderlich.
• Erdung: Der Schirm jeder Heizleitung muss gemäß den örtlichen Elektrizitätsvorschriften geerdet werden.
• Anschluss: Die Heizleitungen müssen über einen allpoligen Trennschalter angeschlossen werden.
• Absicherung: Verwenden Sie eine korrekt dimensionierte Sicherung oder einen Leistungsschalter gemäß den lokalen Vorschriften.
• Überhitzungsschutz: Es wird dringend empfohlen, die Heizleitung in Verbindung mit einem geeigneten Thermostat zu betreiben.
• Warnhinweis: M1-klassifizierte Kabel dürfen nicht in Bereichen mit hoher mechanischer Belastung (z. B. Außenanwendungen, Beton mit scharfen Steinen, Dächer, Dachrinnen) verwendet werden.

Installationsrichtlinien

• Temperatur: Die Installation sollte nicht bei Temperaturen unter -5 °C durchgeführt werden.
• Biegeradius: Der Biegedurchmesser der Heizleitung muss mindestens das 6-fache des Leitungsdurchmessers betragen. Verbindungen dürfen nicht gebogen werden.
• Feuchtigkeitsschutz: Das freie Ende der Kaltleitung muss vom Installateur gegen das Eindringen von Wasser geschützt werden.

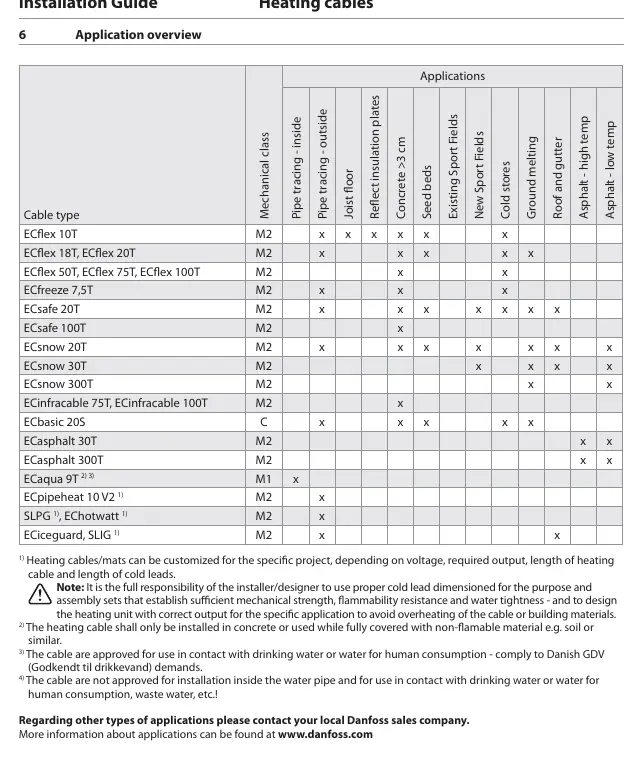

Mechanische Klassen

Die Heizleitungen sind in verschiedene mechanische Klassen unterteilt:

• M1: Für Anwendungen mit geringem Risiko mechanischer Beschädigung (z. B. auf ebenen Oberflächen, eingebettet in Estrich ohne scharfe Gegenstände).
• M2: Für Anwendungen mit hohem Risiko mechanischer Beschädigung.
• C: Hohe mechanische Festigkeit gemäß IEC 60800:1992.
• MMM: Kennzeichnung für hohe mechanische Schutzklasse gemäß NF C 32-330:2002.

Garantie

Danfoss bietet je nach Produkt eine Garantie von 5, 10 oder 20 Jahren. Die Garantie ist nur gültig, wenn das Garantiezertifikat korrekt ausgefüllt, gestempelt und vom autorisierten Installateur unterzeichnet wurde. Bewahren Sie das Zertifikat zusammen mit dem Kaufbeleg über die gesamte Garantiezeit auf.
